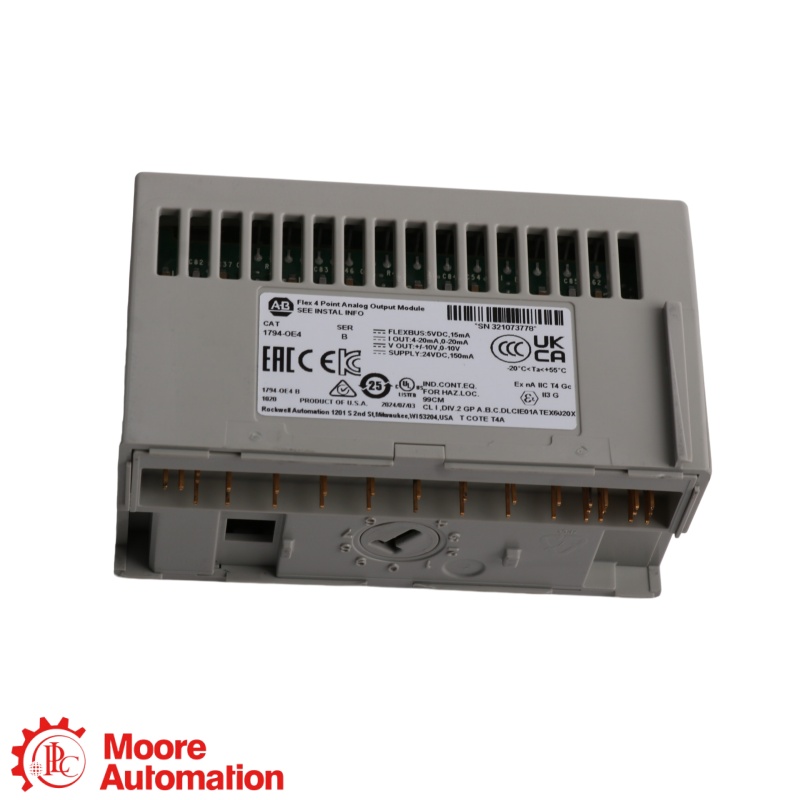

Der 1794-OE4XT ist ein XT-Analogausgangsmodul mit vier unsymmetrischen, nicht isolierten Ausgängen für kompatible 1794 verteilte I/O-Installationen.
Marke :
PLCArtikelnummer :
1794-OE4XTHerkunftsland :
SingaporeBeschreibung :
XT 4-Channel Analog Output Module4 Ausgänge · ±10 V · 0–20 mA · 24 V DC
Klicken Sie auf „+“, um die verifizierten Informationen zu erweitern.
Offizielles Benutzerhandbuch 1794-UM062 listet 1794-OE4XT mit vier unsymmetrischen, nicht isolierten Ausgängen, ±10 V Spannungsbetrieb, 0–20 mA Strombetrieb, 24 V DC Nennfeldleistung und Schlüsselschalterstellung 4.
Das offizielle Benutzerhandbuch 1794-UM062 behandelt explizit 1794-OE4XT und dokumentiert dessen Konfiguration des Analogausgangs, Verdrahtung, Anschlusskompatibilität, Feldversorgung und Betriebsgrenzen.
Das offizielle Benutzerhandbuch 1794-UM062 dokumentiert vier unsymmetrische, nicht isolierte Ausgänge, einen Betrieb mit einer Nennspannung von ±10 V, einen Strombetrieb mit 0–20 mA, eine Nennfeldspannung von 24 V DC und die Schlüsselschalterstellung 4.
OFFIZIELLES BENUTZERHANDBUCH ↗Bitte geben Sie das genaue Modell, die Menge, das Anschlusssockelmodell, den Ausgabemodus, die Lastdetails, die Feldversorgung und die Controller-Konfiguration an.
Quelle: offizielle Hersteller-Produktseite und Benutzerhandbuch 1794-UM062.
1794-OE4XT Dies ist die vollständige Katalognummer des Analogausgangsmoduls. Ordnen Sie diese den Angaben im Anschlusskasten, der Reglerkonfiguration, der Feldversorgung, dem Ausgabemodus, der Last und der Verdrahtung zu.
Erfassen Sie das Controller-Modell, die Projektrevision, die Rack-Position, das Terminal-Sockel-Modell und die angrenzenden Module.
Aufzeichnung von Spannungs- oder Strommodus, Kanalzuordnungen, Lastdetails, gemeinsamer Verdrahtung und Schirmungsanschluss.
Vor der Inbetriebnahme des Moduls müssen die nominale 24-V-Gleichstrom-Feldversorgung, die Polarität, der Schutz und die Erdung überprüft werden.
Die Inbetriebnahme darf erst erfolgen, wenn die Klemmenbasis, die Schlüsselschalterposition 4, die Feldverdrahtung, die Last und das Controller-Projekt überprüft wurden.
Vergleichen Sie 1794-OE4XT mit dem vollständigen Typenschild, dem Anschlusskasten und der Hardwareliste des Controllers.
Dokumentieren Sie die Steuerung, die Klemmenbasis, den Schlüsselschalter, den Ausgangsmodus, die Feldversorgung, die Lasten und die Kanalverdrahtung.
Verwenden Sie das Typenschild, das offizielle Handbuch 1794-UM062, den Anschlusskastendatensatz und das Controller-Projekt, um die Identität und Konfiguration zu überprüfen.
Vor dem Austausch müssen die Anschlussklemmen, die Position des Schlüsselschalters, die Ausgangsbereiche, die 24-V-Gleichstrom-Feldversorgung, die Verdrahtung und die Controller-Konfiguration aufeinander abgestimmt werden.
Ein klarer Arbeitsablauf für Beschaffung, Verifizierung, Versandvorbereitung, Lieferung und Produktsicherung.
Bitte geben Sie die vollständige Teilenummer, die Menge und den Lieferort an.
