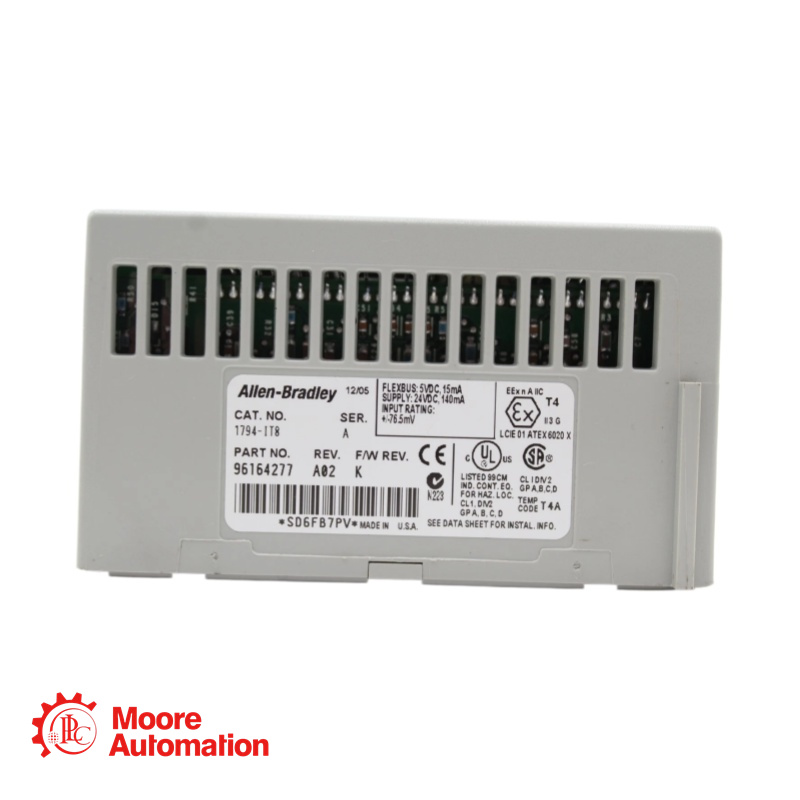

PLC 1794-IT8 Thermoelement-Eingangsmodul

Zuverlässiger Support beginnt hier:

5-Sterne-Manager Frida

Telefon/WhatsApp:+86 15359408275

E-Mail: sales5@mooreplc.com

Adresse: Guomao-Gebäude 3203, Nr. 388, Hubin South Road, Bezirk Siming, Xiamen, Fujian, China

Beschreibung:1794-IT8

Das FLEX I/O-Modul 1794-IT8 ist für die Anbindung einer Vielzahl von Thermoelementen und Millivolt-Signalen ausgelegt. Es bietet acht unabhängige Eingangskanäle und wandelt analoge Temperatur- oder Spannungssignale in digitale Daten für die Kommunikation mit einer speicherprogrammierbaren Steuerung (SPS) um. Dieses Modul eignet sich ideal für verteilte I/O-Anwendungen, die eine kostengünstige Temperaturüberwachung ohne Anforderungen an hohe Reaktionsgeschwindigkeit oder extreme Präzision erfordern. Es unterstützt sowohl geerdete als auch ungeerdete Thermoelemente, sofern die entsprechenden Installationsrichtlinien eingehalten werden. Die Kommunikation erfolgt typischerweise über Blocktransfer-Lese-/Schreibvorgänge mit dem FLEX I/O-Adapter.

ParaMeter:1794-IT8

Produktlinie: FLEX I/O
Produkttyp: Thermoelement-/Millivolt-Eingangsmodul
Anzahl der Eingänge: 8 Kanäle
Millivolt-Bereich: ±76,5 mV
Auflösung: 16 Bit (typisch 2,384 µV)
Datenformat: 16-Bit Zweierkomplement oder Offset-Binär (unipolar)
Stromversorgung: 24 V DC
FlexBus-Stromaufnahme: 20 mA
Verlustleistung: maximal 3 W bei 31,2 V DC
Isolationsspannung: Geprüft mit 850 V DC für 1 Sekunde (zwischen Eingängen/Benutzerstromversorgung und Logik)
Rauschunterdrückung im Normalmodus: -60 dB bei 60 Hz
Kanalbandbreite: 0 bis 2,62 Hz (-3 dB)

FAQ:1794-IT8

Frage 1: Welche Art von Sensoren kann ich an den 1794-IT8 anschließen?
A: Das Modul unterstützt eine breite Palette von Thermoelementtypeneinschließlich J, K, E, R, N, S, B, C, T und L. Es akzeptiert auch ein direktes Millivolt-Eingangssignal im Bereich von ±76,5 mV.

Frage 2: Was ist der Zweck des Kaltstellenkompensators (CJC)?
A: Die CJC-Baugruppe ist für genaue Thermoelementmessungen erforderlich. Sie misst die Temperatur am Anschlusspunkt der Klemmenleiste und ermöglicht dem Modul so, die Spannung zu kompensieren, die dort entsteht, wo der Thermoelementdraht auf die Kupferklemmen trifft. Zwei Kompensatoren sind im Lieferumfang des Moduls enthalten und werden auf dem Klemmensockel 1794-TB3T montiert.

Frage 3: Was passiert, wenn ich während der Konfiguration einen ungültigen Thermoelementtyp auswähle?
A: Wird ein ungültiger Thermoelementtyp ausgewählt, setzt das Modul das Diagnosebit „Bad Structure“ (Read Word 10/11, Bit 02). Dies weist auf einen Konfigurationsfehler hin, der den ordnungsgemäßen Betrieb bis zur Behebung verhindert.
