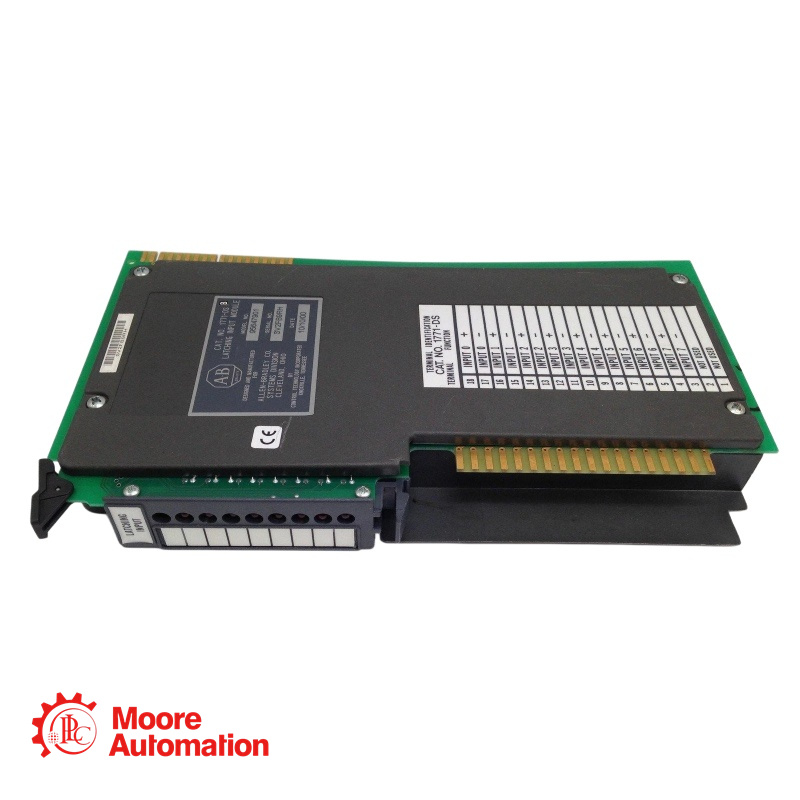

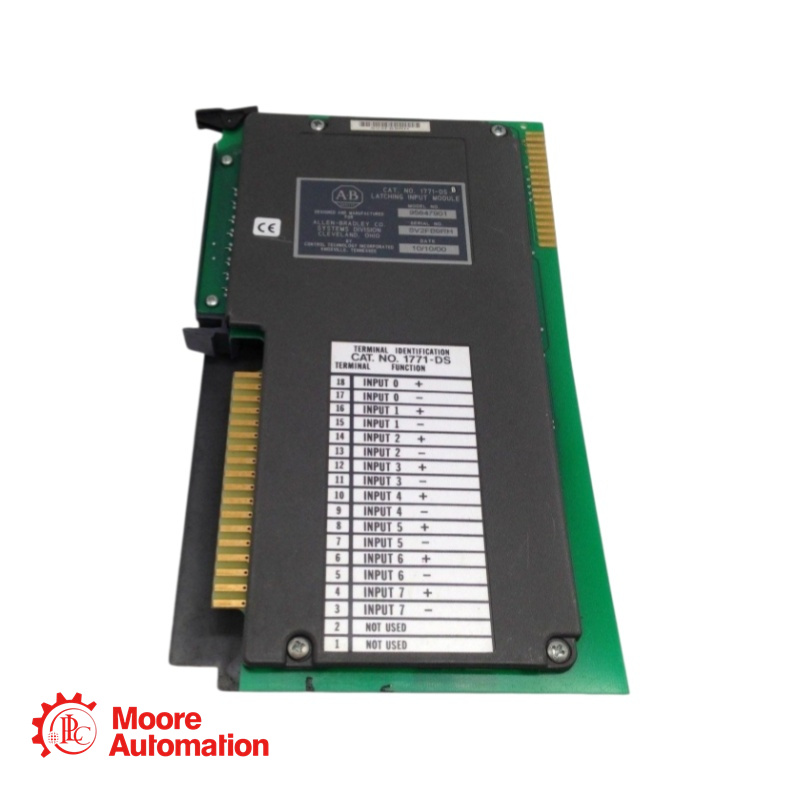

PLC 1771-DS Eingangsmodul

<1771-DS Beschreibung>

Die PLC 1771-DS ist ein Speichermodul mit einem Eingangsspannungsbereich von 10–27 V DC. Es speichert und erkennt Impulse mit einer Dauer von 0,1–5,0 ms. Über einen Eingangsanschluss erfasst das Modul die Impulse und speichert ein Bit in der entsprechenden Adresstabelle während des nächsten E/A-Scans. Das Modul 1771-DS reagiert auf Impulse mithilfe eines optischen Sensors mit isoliertem Gate- und Impulsausgang. Der Eingang des Moduls kann auf zwei Arten betrieben werden: Im Normalbetrieb arbeitet das Modul unabhängig, im Verbundbetrieb reagiert es entweder auf einen bestimmten Impuls oder auf das Gate-Signal. Die minimale Impulsbreite ist durch die Erfassungsdauer einstellbar. Die Impulse können durch Messung typischer Impulse ausgewählt werden (0,1 ms, 0,5 ms, 1,0 ms, 2,5 ms oder 5,0 ms). Es wird empfohlen, die nutzbare Erfassungszeit für den jeweiligen Eingang so kurz wie möglich zu wählen. Nach jedem Impuls benötigt das Modul 1771-DS Zeit zur Wiederherstellung, die von der gewählten Zeit abhängt. Dieses Modul bietet zwei Möglichkeiten zum Zurücksetzen der verriegelten Eingänge: „Master“ setzt alle Eingänge zurück, „Einzeln“ die einzelnen Eingänge. Das Modul 1771-DS arbeitet bei einer Temperatur von 0–60 °C und kann bei einer Lagertemperatur von -40–85 °C und einer relativen Luftfeuchtigkeit von 5–95 % (ohne Kondensation) gelagert werden. Achten Sie bei der Auswahl der Modulfunktionen darauf, passende Stecker oder Jumper-Pins zu verbinden. Die maximale Sperrspannung zum Schutz des Moduleingangs beträgt 240 V DC. Das Modul 1771-DS ist durch Kodierung geschützt. Um den Einbau in den falschen Modulsteckplatz zu verhindern, verwenden oder setzen Sie Kodierungsringe an den folgenden Positionen ein: zwischen den Pins 2 und 4 sowie zwischen den Pins 18 und 20. Diese Codierbänder verfügen über einen I/O-Chassis-Anschluss auf der oberen Rückseite.
