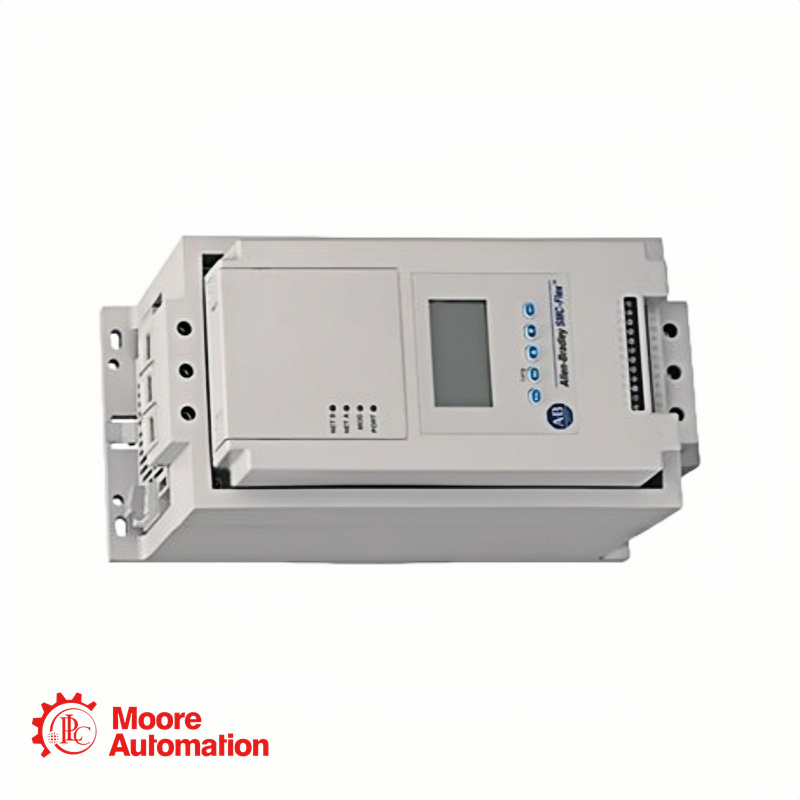

Intelligenter Motorcontroller PLC 150-F60NBRB

Möchten Sie ein Angebot erhalten?

5-Sterne-Managerin: Frida

Produktparameter

Reglerleistung: 60 A, 10–40 PS bei 460 V Wechselstrom
Steuerspannung: 24 V AC/DC
Produktfamilie: SMC Flex
Bemessungsbetriebsspannung (Ue): 200 V
Bemessungssteuerspannung bei 50 Hz Wechselstrom: 24 V
Bemessungssteuerspannung bei 60 Hz Wechselstrom: 24 V
Überlaststrom für netzgekoppelte Geräte: 12 A
Überlaststrom für in Dreieckschaltung angeschlossene Geräte: 20,8 A
Transformator-Steuermodul: 75 VA bei 100…240 V AC (-15 %, +10 %)
Kühlkörperlüfterleistung: 20 VA bei 110/120 V Wechselstrom oder 220/240 V Wechselstrom
Wiederholte Spitzensperrspannung: 1400 V gemäß UL/CSA/NEMA für Stromkreise
Betriebsfrequenz des Stromkreises: 50/60 Hz
Maximale Motorleistung bei Netzanschluss: 50 PS bei 575 V AC, 60 Hz, 3-phasig
Maximale Motorleistung in Dreieckschaltung: 75 PS bei 460 V Wechselstrom, 60 Hz, 3-phasig
Bemessungsstoßspannung gemäß IEC für Stromkreise: 6000 V
Durchschlagsfestigkeit gemäß IEC für Leistungsschaltungen: 2500 V
Netzanschluss-Motorstrombereich: 12…60 A bei 500/575 V AC, 3-phasig
Strombereich für in Dreieckschaltung betriebene Motoren: 20,8…104 A bei 500/575 V AC, 3-phasig
Überspannungsschutz (optional): Metalloxidvaristoren: 220 J für den Leistungskreis
Isolationsspannung gemäß IEC für Stromkreise: 500 V
Eingangsstrom im AUS-Zustand: <10 mA Wechselstrom, <3 mA Gleichspannung für den Steuerkreis bei Eingangsspannung im AUS-Zustand
Bemessungssteuerspannung bei Gleichstrom: 24 V
Einschaltstrom-Regelmodul: 5 A bei 24 V DC (-15 %, +10 %)
Spannung an den PTC-Anschlüssen (RPTC = offen), max.: 30 V für PTC-Eingangsnennwerte
Modul zur Steuerung transienter Watts: 60 W bei 24 V DC (-15 %, +10 %)
Leistungsregelungsmodul (Dauerbetrieb): 24 W bei 24 V DC (-15 %, +10 %)
Spannung an den PTC-Anschlüssen (RPTC = 4 kΩ), Max.: <7,5 für PTC-Eingangskennwerte
Maximaler Kältewiderstand der PTC-Sensorkette: 1500 Ω für PTC-Eingangsnennwerte
Drehzahlmessereingang: 0…5 V DC bei 4,5 V DC = 100 % Drehzahl
Kurzschlussauslösewiderstand für PTC-Eingangsnennwerte: 25 Ω ± 10 Ω
Ansprechwiderstand für PTC-Eingangsnennwerte: 3400 Ω ± 150 Ω
Rückstellwiderstand für PTC-Eingangswerte: 1600 Ω ± 100 Ω

Über die Serie

Produktfamilie & Positionierung

SMC Flex gehört zur Smart Motor Controller (SMC™)-Familie. Es handelt sich um einen modularen, mikroprozessorgesteuerten Sanftanlaufgerät, das zur Steuerung und zum Schutz von Drehstrom-Induktionsmotoren entwickelt wurde.

Hauptmerkmale

Modulares Design: Abnehmbares Steuermodul, Leistungsmodule und Lüftereinheit für einfachere Installation, Wartung und Instandhaltung.
Hochentwickelte Intelligenz: Eingebautes LCD-Display und Tastatur für die lokale Einrichtung; auch über PC-Software konfigurierbar.
Integrierter Bypass: Sobald der Motor seine volle Drehzahl erreicht hat, überbrücken interne Bypass-Kontakte die SCRs, um die Wärmeentwicklung zu reduzieren und Platz zu sparen.
Mehrere Steuermodi:
– Sanftanlauf, Strombegrenzung, Kickstart, Doppelrampenanlauf, Vollspannungsstart
– Pumpensteuerung (zur Reduzierung von Flüssigkeitsstößen)
– Voreingestellte langsame Geschwindigkeit (für Positionierung/Ausrichtung)
– Intelligente Motorbremsung (SMB™), Accu‑Stop™, Langsame Geschwindigkeit mit Bremsfunktion
– Lineare Geschwindigkeitsbeschleunigung (erfordert Drehzahlmesser)
Kommunikationsflexibilität: Eingebaute DPI-Anschlüsse zum Anschluss von Human Interface Modules (HIMs) und Kommunikationsadaptern (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP usw.).
Umfassende Diagnose und Messung: Echtzeitüberwachung von Stromstärke, Spannung, Leistung, Energie, Leistungsfaktor, thermischer Belastbarkeit des Motors usw.
Schutz- und Alarmfunktionen: Beinhaltet Überlastung, Unterspannung, Überspannung, Phasenunsymmetrie, Blockierung, Stillstand, Erdschluss und mehr.

Zubehör & Optionen

Schutzmodule: Für den Schutz der Netz- oder Lastseite (480 V oder 600 V).
Anschlussklemmen-Sets: Erforderlich für Controller mit einer Nennleistung von 108 A und höher.
Mensch-Computer-Schnittstellenmodule (HIMs): Hand- oder türmontierte LCD-Tastaturen.
Kommunikationsmodule: Adapter für verschiedene industrielle Netzwerke.
Upgrade-Kits: Ermöglichen die Umrüstung von SMC Flex- auf SMC‐50-Controller (mit Bypass).
