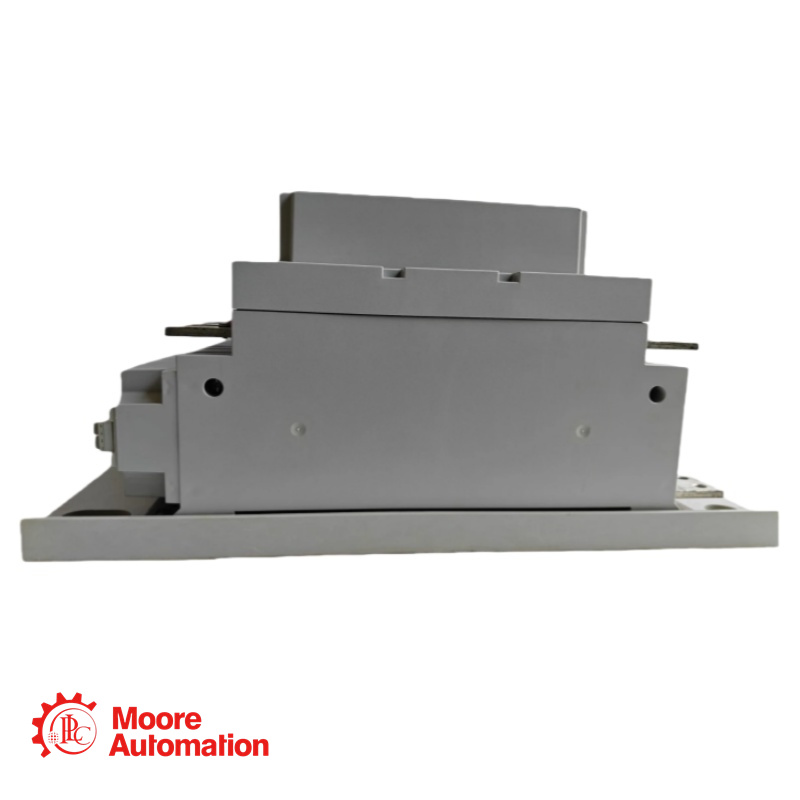

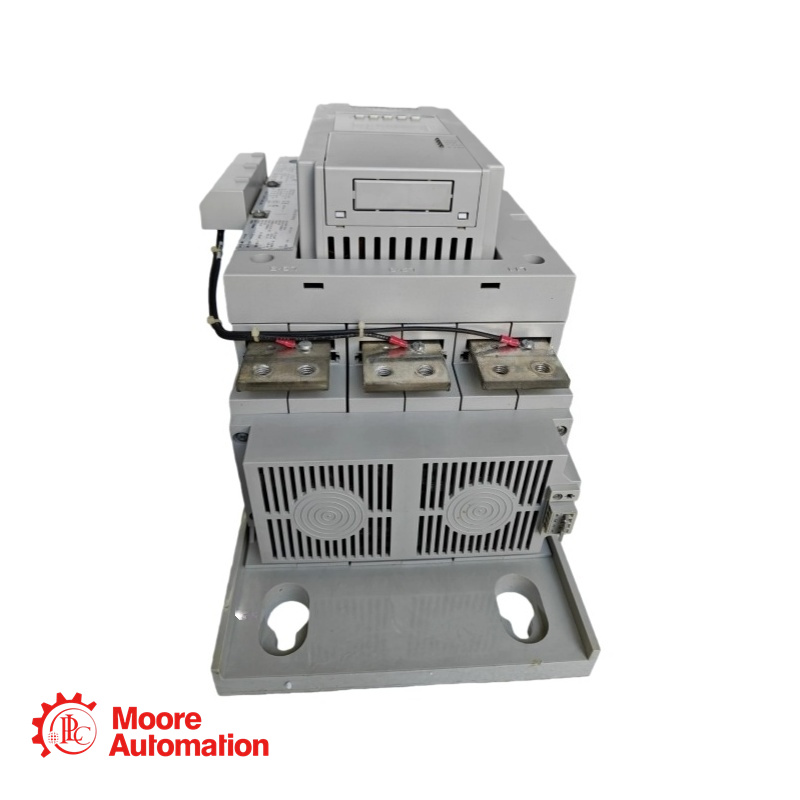

Intelligente Motorsteuerung PLC 150-F201NBD

Möchten Sie ein Angebot erhalten?

5-Sterne-Managerin: Frida

Produktparameter

Reglerleistung: 201 A 75-150 PS bei 460 V Wechselstrom
Steuerspannung: 100…240 V AC
Produktfamilie: SMC Flex
Bemessungsbetriebsspannung (Ue): 200...480V AC (-15%, +10%) für den Stromkreis, entspricht den UL/CSA/NEMA-Normen.
Spannungsart für die Betätigung: Wechselstrom
Bemessungs-Steuerspannung: 100 V AC bei 50 Hz und 60 Hz.
Motoranschluss & Stromstärke:
Netzanschluss: Maximale Motorleistung 75 PS bei 230 V AC, 60 Hz, 3-phasig. Motorstrombereich 67…201 A bei 600/690 V AC.
Delta-Schaltung (innerhalb des Deltas): Maximale Motorleistung 350 PS bei 575 V AC, 60 Hz, 3-phasig. Motorstrombereich 116…348 A bei 500/575 V AC.
Steuerschaltung:
Maximale Eingangsspannung im ausgeschalteten Zustand: 50 V AC / 10 V DC / 12 V AC.
Mindesteingangsspannung im eingeschalteten Zustand: 85 V AC / 19,2 V DC / 20,4 V AC.
Eingangsstrom im eingeschalteten Zustand: 20 mA bei 120 V AC / 40 mA bei 240 V AC / 7,6 mA bei 24 V AC/DC.
Drehzahlmessereingang: 0...5V DC, wobei 4,5V DC einer Drehzahl von 100% entsprechen.
Stationäre Wärmeabgabe mit Regelung und Lüfterleistung: 180 W
Lager- und Transporttemperatur: -20 °C
Luftfeuchtigkeit: 5...95 % (nicht kondensierend)
Betriebstemperatur:
Geöffnet: -5 bis 50 °C (23 bis 122 °F)
Höhe: 2000 m
Verschmutzungsgrad: 2

Über die Serie

Produktfamilie & Positionierung

SMC Flex gehört zur Smart Motor Controller (SMC™)-Familie. Es handelt sich um einen modularen, mikroprozessorgesteuerten Sanftanlaufgerät, das zur Steuerung und zum Schutz von Drehstrom-Induktionsmotoren entwickelt wurde.

Hauptmerkmale

Modulares Design: Abnehmbares Steuermodul, Leistungsmodule und Lüftereinheit für einfachere Installation, Wartung und Instandhaltung.
Hochentwickelte Intelligenz: Eingebautes LCD-Display und Tastatur für die lokale Einrichtung; auch über PC-Software konfigurierbar.
Integrierter Bypass: Sobald der Motor seine volle Drehzahl erreicht hat, überbrücken interne Bypass-Kontakte die SCRs, um die Wärmeentwicklung zu reduzieren und Platz zu sparen.
Mehrere Steuermodi:
– Sanftanlauf, Strombegrenzung, Kickstart, Doppelrampenanlauf, Vollspannungsstart
– Pumpensteuerung (zur Reduzierung von Flüssigkeitsstößen)
– Voreingestellte langsame Geschwindigkeit (für Positionierung/Ausrichtung)
– Intelligente Motorbremsung (SMB™), Accu‑Stop™, Langsame Geschwindigkeit mit Bremsfunktion
– Lineare Geschwindigkeitsbeschleunigung (erfordert Drehzahlmesser)
Kommunikationsflexibilität: Eingebaute DPI-Anschlüsse zum Anschluss von Human Interface Modules (HIMs) und Kommunikationsadaptern (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP usw.).
Umfassende Diagnose und Messung: Echtzeitüberwachung von Stromstärke, Spannung, Leistung, Energie, Leistungsfaktor, thermischer Belastbarkeit des Motors usw.
Schutz- und Alarmfunktionen: Beinhaltet Überlastung, Unterspannung, Überspannung, Phasenunsymmetrie, Blockierung, Stillstand, Erdschluss und mehr.

Zubehör & Optionen

Schutzmodule: Für den Schutz der Netz- oder Lastseite (480 V oder 600 V).
Anschlussklemmen-Sets: Erforderlich für Controller mit einer Nennleistung von 108 A und höher.
Mensch-Computer-Schnittstellenmodule (HIMs): Hand- oder türmontierte LCD-Tastaturen.
Kommunikationsmodule: Adapter für verschiedene industrielle Netzwerke.
Upgrade-Kits: Ermöglichen die Umrüstung von SMC Flex- auf SMC‐50-Controller (mit Bypass).
