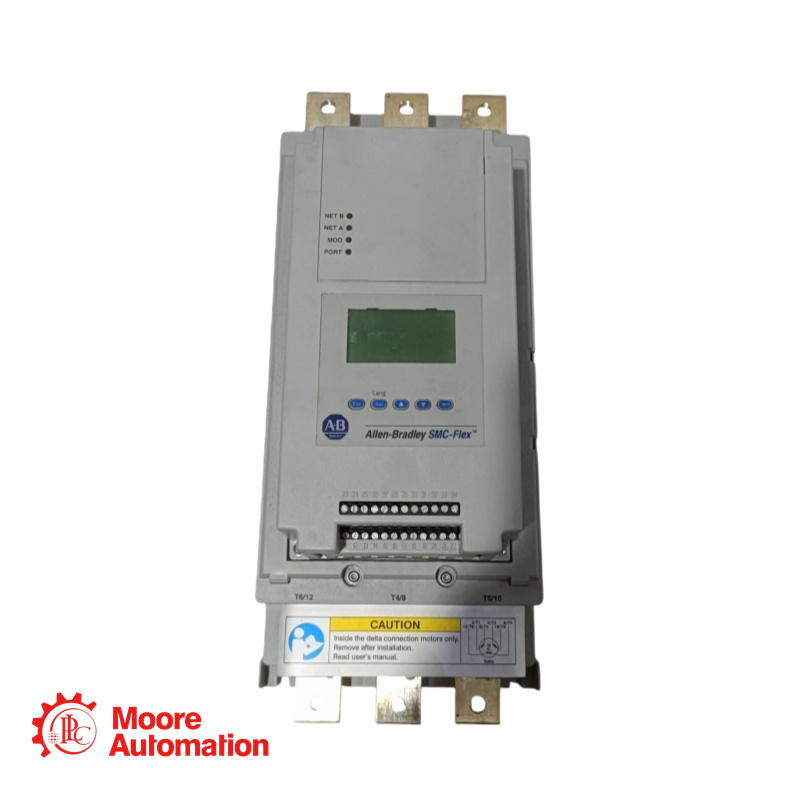

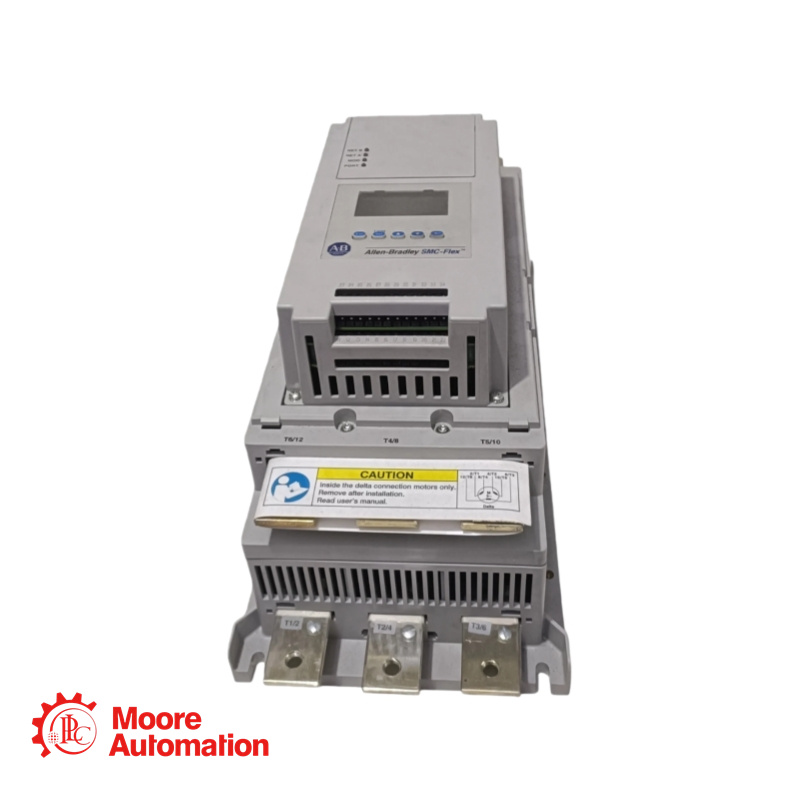

PLC 150-F135NBDB SMC Flex Smart Motor Controller

-Angebot anfordern-

5-Sterne-Verkaufsleiter

★★★★★Frida

Telefon: +86 15359408275

E-Mail: sales5@mooreplc.com

-Einblicke in die Technologie-

Reglerleistung: 135 A, 25–100 PS bei 460 V Wechselstrom
Steuerspannung: 100…240 V Wechselstrom
Bemessungsbetriebsspannung Ue: 200 V
Bemessungssteuerspannung bei 50 Hz Wechselstrom: 100 V
Bemessungssteuerspannung bei 60 Hz Wechselstrom: 100 V
Überlaststrom für netzgekoppelte Geräte: 34 A
Überlaststrom für in Dreieckschaltung angeschlossene Geräte: 59 A
Transformator-Steuermodul: 75 VA bei 100…240 V AC (-15 %, +10 %)
Kühlkörperlüfterleistung: 20 VA bei 110/120 V Wechselstrom oder 220/240 V Wechselstrom
Wiederholte Spitzensperrspannung: 1400 V gemäß UL/CSA/NEMA für Stromkreise
Betriebsfrequenz: 50/60 Hz für den Stromkreis
Maximale Anschlussleistung des Motors: 90 kW bei 500 V AC bei 50 Hz, 3-phasig
Maximale Motorleistung in Dreieckschaltung: 75 kW bei 230 V Wechselstrom, 50 Hz, 3-phasig
Bemessungsstoßspannung: 6000 V gemäß IEC für Stromkreise
Spannungsfestigkeit: 2500 V gemäß IEC für Leistungsschaltungen
Netzanschlussstrom des Motors: 34…135 A bei 600/Y/690 V AC, 3-phasig
Motorstrom bei Dreieckschaltung: 59…234 A bei 500/575 V AC, 3-phasig
Isolationsspannung: Bemessungsspannung 500 V gemäß IEC für Stromkreise
Bemessungsbetriebsspannung: 200…480 V AC (-15 %, +10 %) gemäß UL/CSA/NEMA für Stromkreise
Eingangsstrom im AUS-Zustand: <10 mA Wechselstrom, <3 mA Gleichspannung für den Steuerkreis bei Eingangsspannung im AUS-Zustand
Einschaltstromregelungsmodul: 5 A bei 24 V DC (-15 %, +10 %)
Spannung an den PTC-Anschlüssen (RPTC = offen), max.: 30 V für PTC-Eingangsnennwerte
Modul zur Steuerung der transienten Leistung: 60 W bei 24 V DC (-15 %, +10 %)
Leistungsregelungsmodul im Dauerbetrieb: 24 W bei 24 V DC (-15 %, +10 %)
Spannung an den PTC-Anschlüssen (RPTC = 4 kΩ), max.: <7,5 für PTC-Eingangskennwerte
Reaktionszeit: 800 ms für PTC-Eingangsbewertungen
Einschaltzeit-Steuermodul: 250 ms bei 24 V DC (-15 %, +10 %)
Transientes Zeitsteuermodul: 500 ms bei 24 V DC (-15 %, +10 %)
