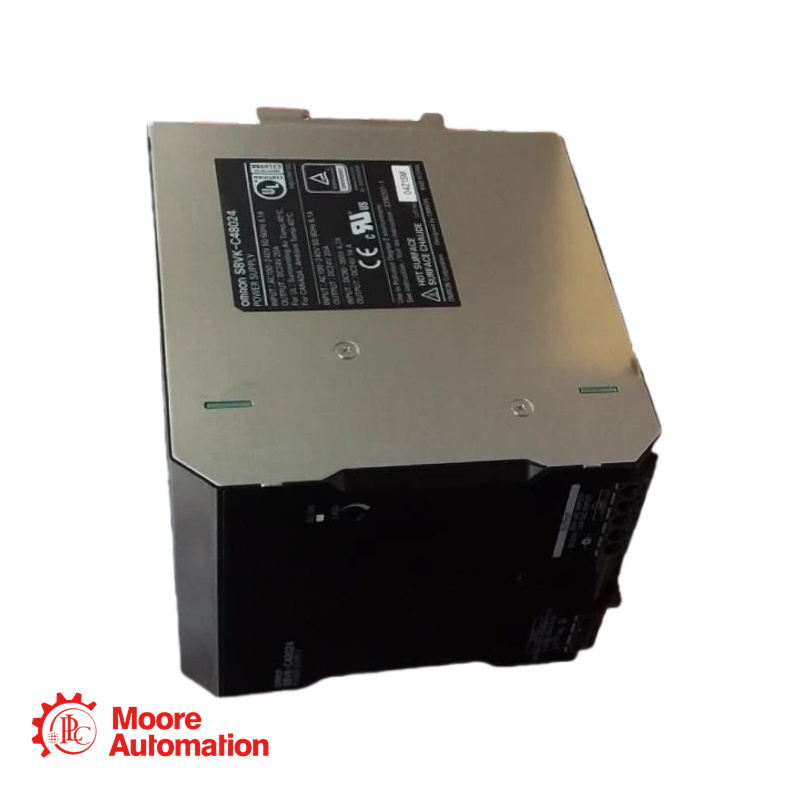

Omron S8VK-C48024 Schaltnetzteilmodul

Kontaktieren Sie uns jetzt!

Schneller Service rund um die Uhr

★Verkaufsleiterin: Frida
★Telefon:+86 15359408275
★E-Mail:sales5@mooreplc.com
★Adresse: Bezirk Siming, Xiamen, Fujian, China

Beschreibung:
Das S8VK-C48024 ist ein 480-W-Einphasen-Schaltnetzteil für weltweite Anwendungen mit universellem Wechselstromeingang (85–264 V AC) und optionalem Gleichstromeingang (90–350 V DC). Es liefert eine stabile Ausgangsspannung von 24 V DC bei bis zu 20 A und zeichnet sich durch einen hohen Wirkungsgrad (typisch 91 %), aktive Leistungsfaktorkorrektur (PFC) und umfassenden Schutz, einschließlich Überlast-, Überspannungs- und Oberwellenstromunterdrückung, aus.

Spezifikation:
Nennleistung: 480 W
Eingangsspannungsbereich:
Wechselstromeingang: 100 bis 240 V AC (Zulässiger Bereich: 85 bis 264 V AC)
Gleichstromeingang: 90 bis 350 V DC
Eingangsfrequenz: 50/60 Hz (Betriebsbereich: 47 bis 63 Hz)
Typischer Eingangsstrom:
115 VAC Eingang: 4,8 A
230 V AC Eingang: 2,4 A
Typischer Wirkungsgrad: 91 % (bei 230 V AC Eingangsspannung)
Typischer Leistungsfaktor: 0,97 (bei 230 V AC Eingangsspannung, Nennausgangsspannung)
Typischer Leckstrom:
115 V AC Eingang: 0,26 mA
230 V AC Eingang: 0,65 mA
Typischer Einschaltstrom:
115 V AC Eingang: 16 A
230 V AC Eingang: 32 A
Typische Restwelligkeit (bei 20 MHz): 130 mV (230 VAC Eingangsspannung)
Ausgangsspannung: 24 V DC
Nennausgangsstrom: 20 A
Einstellbereich der Ausgangsspannung: -10% bis +15% (über VADJ, garantiert)
Einfluss von Eingangsschwankungen: max. 0,5 % (85–264 V AC, 100 % Last)
Einfluss von Lastschwankungen: max. 1,5 % (0–100 % Last, Nenneingang)
Einfluss der Temperaturschwankung: max. 0,05 %/°C
Typische Startzeit:
115 VAC Eingang: 770 ms
230 VAC Eingang: 670 ms
Typische Wartezeit:
115 VAC Eingang: 21 ms
230 VAC Eingang: 22 ms
Überlastschutz: Aktiviert sich bei 105 % bis 160 % des Nennlaststroms
Überspannungsschutz: Ja (ca. 130 % der Nennspannung, schaltet sich nach 3 Minuten ab)
Parallelbetrieb: Nicht unterstützt
Serienbetrieb: Unterstützt für bis zu zwei Einheiten (erfordert externe Diode)
Betriebstemperatur (Umgebung): -25 bis 60 °C
Lagertemperatur: -25 bis 65 °C
Umgebungsfeuchtigkeit im Betrieb: 20 % bis 90 % (nicht kondensierend)
Lagerfeuchtigkeit: 10 % bis 95 %
Durchschlagsfestigkeit:
Eingang zu Ausgang: 3,0 kVAC für 1 Minute.
Eingangsspannung an PE: 2,0 kVAC für 1 Minute.
Ausgang zu PE: 10 kVAC für 1 min.
Isolationswiderstand: ≥100 MΩ (bei 500 VDC)
Sicherungsnennwert: Interne Sicherung (nicht vom Benutzer austauschbar): 250 V AC, 12,0 A HBC
Empfohlener Drahtquerschnitt:
Amerikanische Drahtstärke (AWG): 16 bis 10
Massiver Draht: 1,5 bis 6 mm²
Litzenleiter: 1,5 bis 4 mm²
Anschlussbemessungsstrom: 10 A pro Anschluss (für ≥10 A mehrere Anschlüsse verwenden)
