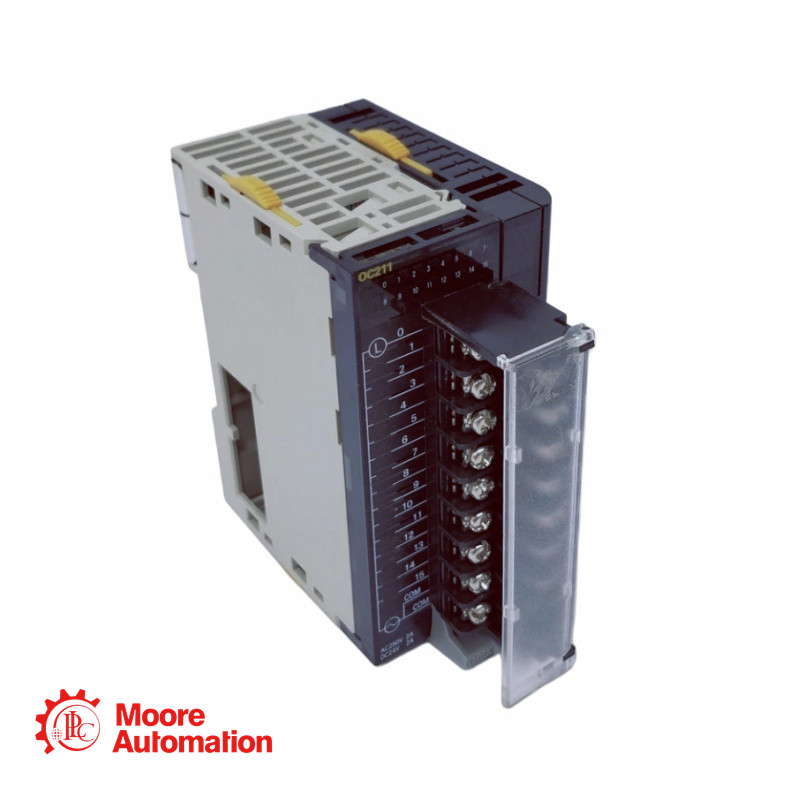

OMRON CJ1W-OC211 16-Punkt-Relaisausgangseinheit

Kontaktieren Sie Vertriebsleiterin Nina

WhatsApp：+86 18030235312

E-Mail：sales8@askplc.com

Technische Parameter

Teilenummer

CJ1W-OC211

Produktserie

OMRON CJ-Serie

Produkttyp

Relaiskontakt-Ausgangseinheit

Anzahl der Ausgänge

16 Relaiskontaktausgänge

Maximale Schaltkapazität

2 A bei 250 V AC; 2 A bei 24 V DC; 8 A pro Einheit

Minimale Schaltkapazität

1 mA bei 5 VDC

Anzahl der Stromkreise

16 Punkte/gemeinsam, 1 Stromkreis

Ein-/Ausschalt-Reaktionszeit

15 ms max. / 15 ms max.

Lebensdauer des Relais

Elektrisch: 150.000 Schaltvorgänge bei 24 VDC; Mechanisch: 20.000.000 Schaltvorgänge

Interner Stromverbrauch

110 mA bei 5 VDC max.; 96 mA bei 24 VDC max.

Gewicht und Abmessungen

Maximalgewicht: 0,17 kg; Abmessungen: 3,1 cm x 9,0 cm x 8,9 cm

Häufig gestellte Fragen

Frage 1: Was ist die Hauptfunktion von CJ1W-OC211?

A: Es wird zur Steuerung externer Lasten wie Magnetventile, Anzeigen, Zwischenrelais, Schütze, Alarme und kleiner Steuerschaltungen verwendet.

Frage 2: Ist der CJ1W-OC211 sowohl für Wechselstrom- als auch für Gleichstromlasten geeignet?

A: Ja. Es unterstützt das Schalten von Relaiskontaktausgängen bis zu 250 VAC oder 24 VDC bei 2 A pro Punkt, die Gesamtlast der Einheit darf jedoch die Nennleistung von 8 A pro Einheit nicht überschreiten.

Frage 3: Was sollte vor dem Austausch eines CJ1W-OC211-Moduls überprüft werden?

A: Prüfen Sie die Kompatibilität des CJ-Racks, die zugewiesenen E/A-Wörter, die gemeinsame Verdrahtung, die Lastspannung, den Laststrom, den Zustand der Klemmenblöcke, die Lebensdauer der Relaisausgänge und ob ein induktiver Lastschutz erforderlich ist.

Frage 4: Kann der CJ1W-OC211 für Hochgeschwindigkeits-Ausgangsanwendungen verwendet werden?

A: Nein. Als Relaisausgangsmodul hat es eine Ansprechzeit von 15 ms und eine begrenzte Lebensdauer des mechanischen Relais. Für schnelle Impulse oder häufiges Schalten sind Transistorausgangsmodule in der Regel besser geeignet.
