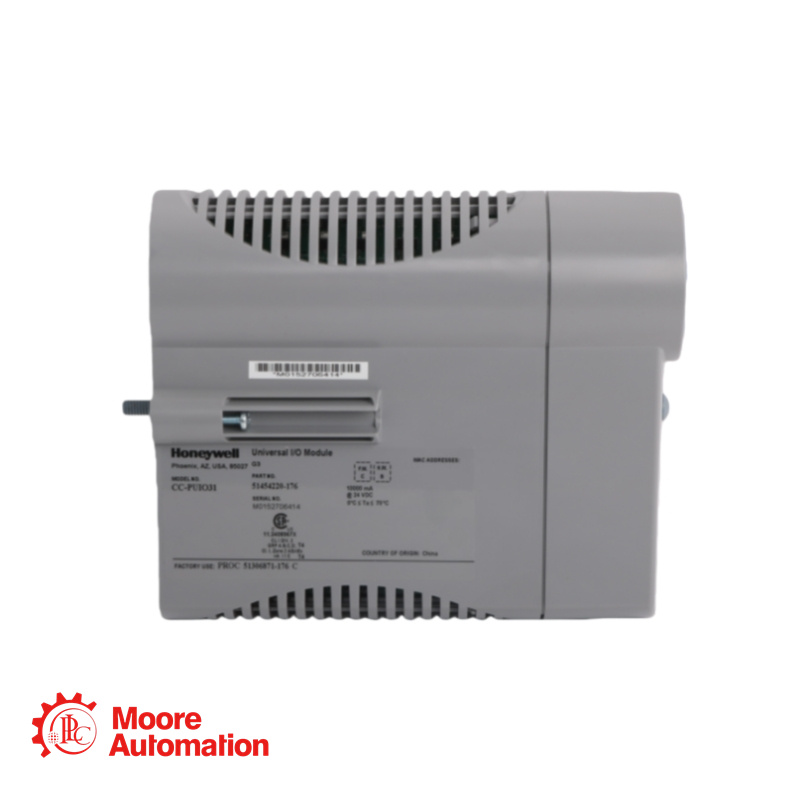

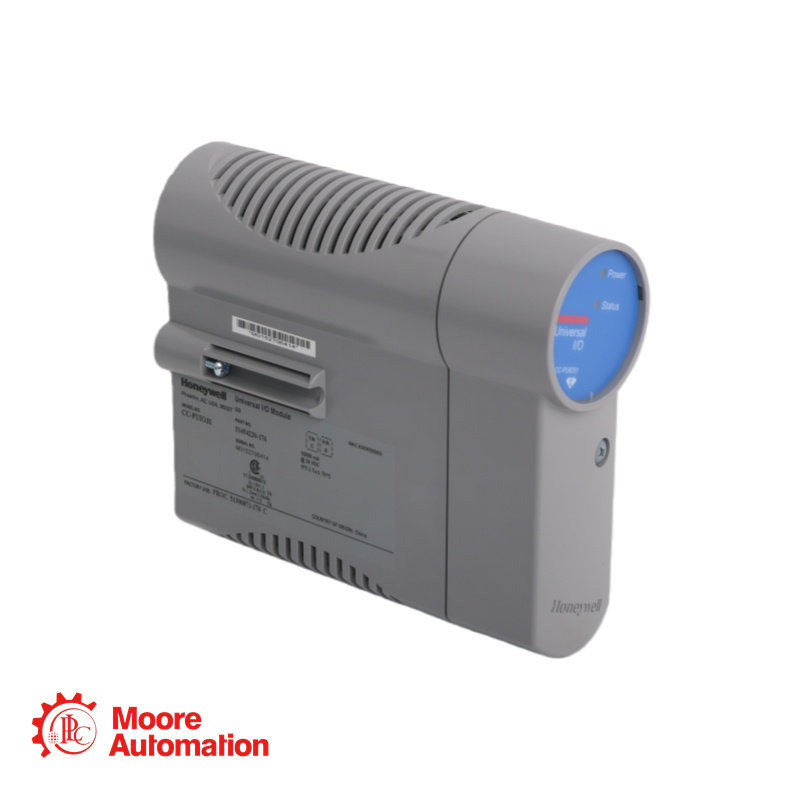

Honeywell CC-PUIO31 Universal I/O Module

Produktdatenblatt

Teilenummer: CC-PUI031
Anzahl der Kanäle: 32
Konfigurierbare Kanaltypen pro Benutzerauswahl:
Analogeingang (4–20 mA / 0–20 mA)
Analogausgang (4–20 mA) mit HART 7-Unterstützung
Digitaler Eingang (24 VDC) mit optionaler Ereignissequenz (SOE, 1 ms Auflösung) und Unterbrechungserkennung (OWD)
Digitalausgang (24 VDC-Versorgung) mit Kurzschlussschutz
Impulseingang (beliebige 4 Kanäle, 0–15 kHz)
Abtastrate:
Analoge Ein-/Ausgabe: 10 ms
Digitale Ein-/Ausgabe (SOE-Modus): 1 ms Zeitstempelauflösung, PV-Scan 20 ms (normal) oder 5 ms (schnell)
Spezifikationen für analoge Eingänge:
Eingangsspannungsbereich: 0–20 mA oder 4–20 mA
A/D-Wandlung: 16 Bit
Genauigkeit: 0,1 % des Messbereichsendwertes (23,5 ± 2 °C); 0,25 % des Messbereichsendwertes (‐40 bis +70 °C)
Eingangsimpedanz: 250 Ω
Gleichtaktspannung: +33 VDC bis ‒1 VDC (unschädlich)
Gleichtaktunterdrückung: 18 dB bei 50 Hz, 20 dB bei 60 Hz
Filter: einpolig, -3 dB bei 6 Hz
Kurzschlussstromgrenze: 25 mA
Ausgangsbereich: 4–20 mA (0 mA, 2,9–21,1 mA einstellbar)
Auflösung: 12 Bit
Genauigkeit: <0,35 % der FS bei 25 °C
Maximale ohmsche Last: 825 Ω bei 20 mA
Maximal zulässige Spannung: 16,5 VDC bei 20 mA
Reaktionszeit: 80 ms (HART-Modus), 0,25 ms (Nicht-HART-Modus)
Ausgabevalidierung (Rücklesen): ±4 % des FS
Versorgungsspannung: bis zu 26 VDC (Feldspannung)
EIN-Erkennung: >3,2 mA (ohne OWD); 3,1–7 mA (mit OWD)
AUS-Erkennung: <2,0 mA
Unterbrechungserkennung (OWD): <0,9 mA
SOE-Zeitstempelauflösung: 1 ms
Eingangsfilter: Tiefpassfilter erster Ordnung, 16 Hz
Spezifikationen für den digitalen Ausgang:
Laststrom: 1 mA min. bis 0,5 A max. pro Kanal; 9 A max. pro Modul
Durchlassspannung: typisch 24 V bei 0,5 A
Leckstrom im ausgeschalteten Zustand: <0,1 mA
Kurzschlussverhalten: Grenzen bis <1,4 A innerhalb von 2 μs, bis 750 mA innerhalb von 10 μs; schaltet sich nach 10 ms ab
Spezifikationen für den Impulseingang (beliebige 4 Kanäle):
Frequenzbereich: 0–15 kHz
Minimale Impulsbreite: 25 μs
Betriebstemperatur: ‐40°C bis +70°C (Modulumgebung)
