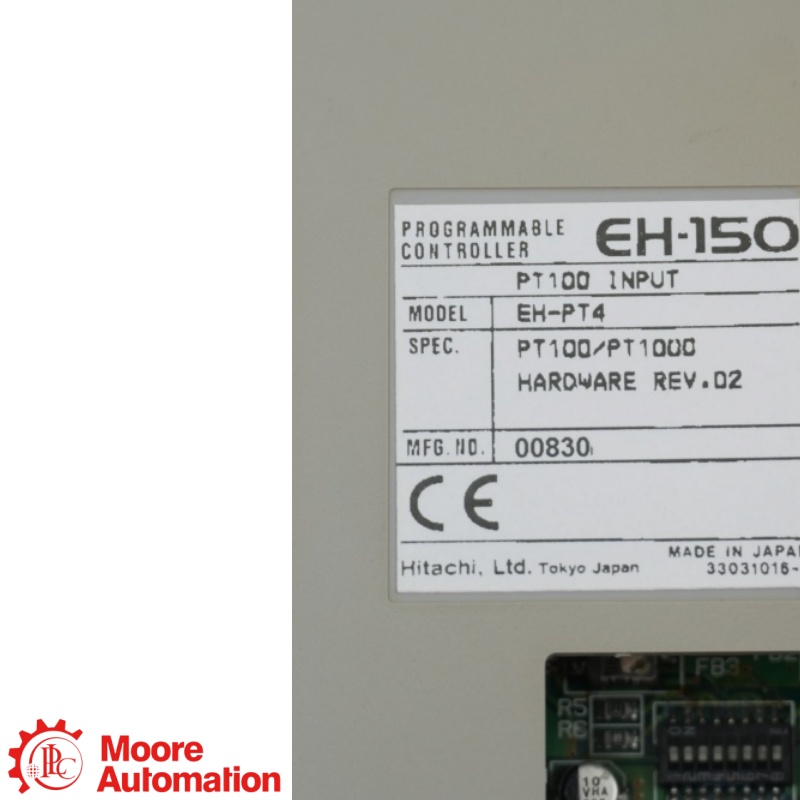

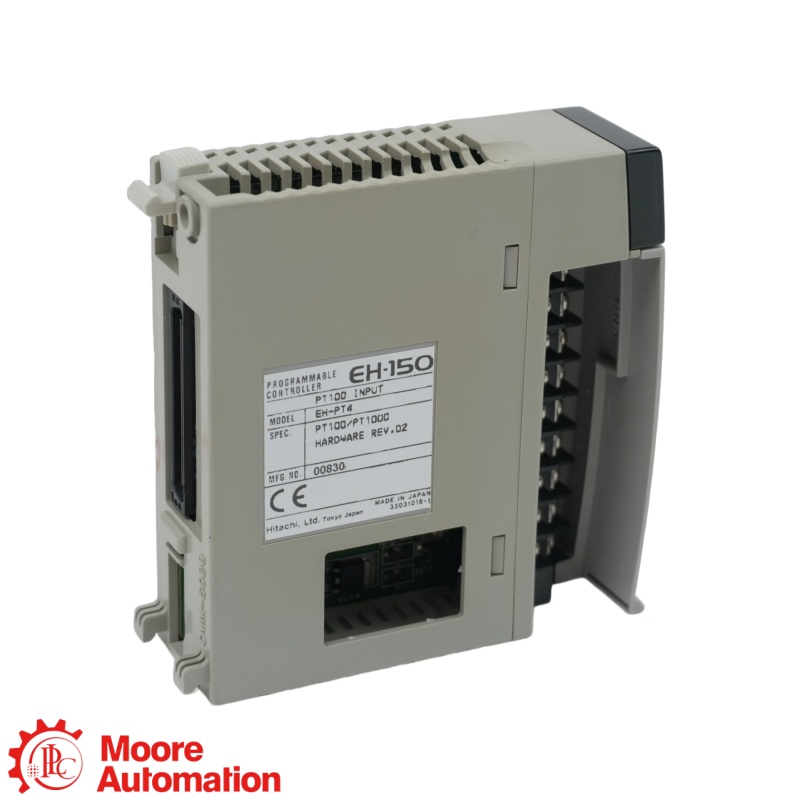

Hitachi EH-PT4 EH-150 4-Kanal RTD-Eingangsmodul

EH-PT4 ist ein Vierkanal-RTD-Temperatureingangsmodul für Hitachi EH-150 oder unterstützte EHV+ SPS-Installationen; es wandelt den Widerstand von Pt100- oder Pt1000-Sensoren in vorzeichenbehaftete 15-Bit-Eingangsdaten für die Steuerung um.

EH-PT4 Unterstützt Pt100 von −20 bis 40 °C, Pt100 von −50 bis 400 °C und Pt1000 von −50 bis 400 °C, wobei der konfigurierte Bereich auf den angeschlossenen RTD abgestimmt sein muss.

Bei 25 °C EH-PT4 Die Genauigkeit beträgt ±0,1 °C für Pt100 −20 bis 40 °C, ±0,6 °C für Pt100 −50 bis 400 °C und ±0,8 °C für Pt1000 −50 bis 400 °C, wobei für die Umrechnung aller vier Kanäle etwa eine Sekunde benötigt wird.

EH-PT4 Erfordert eine externe 24-V-Gleichstromversorgung, eine abgeschirmte RTD-Verkabelung über die abnehmbare M3-Schraubklemme und einen Gesamtwiderstand der Zuleitungen von maximal 400 Ω über die vier Kanäle.

EH-PT4 Die Montage erfolgt auf einer kompatiblen Basis- oder Erweiterungsbasis, und die installierte EHV+ oder EH-150 Hardwarekonfiguration sowie das SPS-Projekt müssen das Modul vor der Inbetriebnahme unterstützen.

EH-PT4 Ein EH-RTD8 sollte nicht ohne technische Überprüfung ersetzt werden, da die Kanalanzahl, die Anschlussbelegung, die Bereichskonfiguration, die Verdrahtung, die Basiskompatibilität und das gespeicherte SPS-Projekt unterschiedlich sein können.

Für einen EH-PT4 Bei Anfragen geben Sie bitte die vollständige Modellbezeichnung, die Anzahl, die angeschlossenen Pt100- oder Pt1000-Sensoren, den gewählten Temperaturbereich, die Basis- und CPU-Modelle, Details zur 24-V-DC-Versorgung, den Schaltplan, die Projektversion und den Bestimmungsort an.
