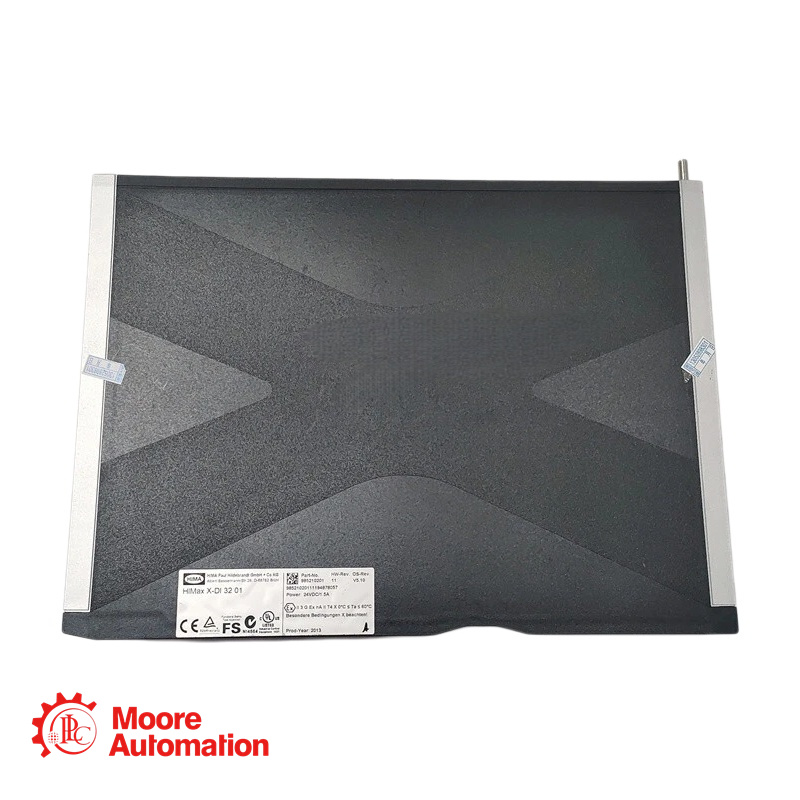

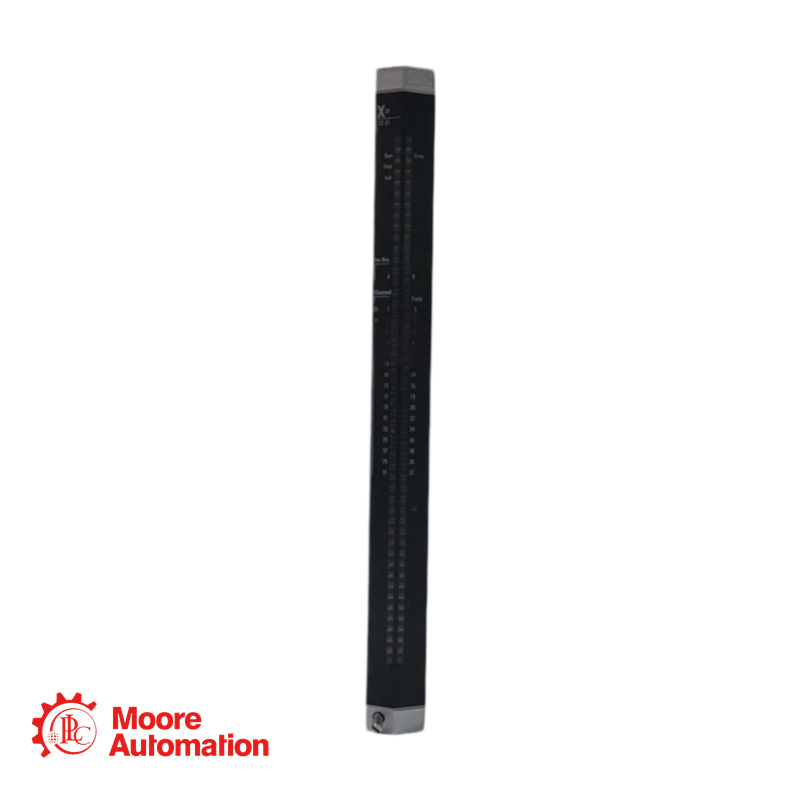

HIMA HIMAX X-DI3201 Digitales Eingangsmodul

Hier Kontakt aufnehmen!

Verkäufe Managerin Frida ★★★★★

Beschreibung

• Das HIMAX X-DI 32 01 Modul wird in sicherheitsrelevanten digitalen Eingangsanwendungen eingesetzt, die eine hohe Kanaldichte (32 Eingänge pro Modul) und zertifizierte funktionale Sicherheit erfordern.

Spezifikation

●Betriebsspannung: 24 V DC
●Betriebsdaten: 3,3 VDC / 0,05 A 24 VDC / 0,2 A
●Umgebungstemperatur: 0...+60 °C
●Lagertemperatur: -40...+85 °C
●Platzbedarf: 6 HE, 4 PS
●Anzahl der Eingänge: 32
●Stromversorgung: 5 x 20 V / 100 mA

Anwendung

Der HIMAX X-DI3201 wird häufig verwendet in:

Prozessindustrie: Chemie, Petrochemie, Pharmazie

Öl & Gas: Brand- und Gasdetektionssysteme, Pipelineüberwachung, Bohrlochkopfsteuerung

Stromerzeugung: Turbinensteuerung, Kesselschutz, Brennersteuerung

Eisenbahn: Signalsteuerung, Bahnübergangssicherung, Sicherheitssysteme für Schienenfahrzeuge

Gebäudeautomation: Brandmeldeanlagen

Häufig gestellte Fragen zu HIMAX X-DI3201

• Frage 1: Wie funktioniert die Liniensteuerung mit dem DI 32 01?

A: Die Leitungssteuerung erkennt Kurzschlüsse und Unterbrechungen an Sicherheitseingängen (z. B. Not-Aus-Schaltungen gemäß Kat. 4):
Verbinden Sie die gepulsten Ausgänge (DO 1...DO 8) eines DIO 24/16 01-Moduls mit den Eingängen DI 32 01.
Konfigurieren Sie die Anzahl der gepulsten Ausgänge (0-8) und den DI-Pulsschlitz (1-6) in SILworX/ELOP II Factory.
DI-Impulsverzögerung konfigurieren (Wartezeit für die Leitungssteuerungserkennung)
Konfigurieren Sie DI[xx].Pulsed Channel, um jedem Eingang den entsprechenden DO-Kanalimpuls zuzuweisen.

• Frage 2: Was ist der Schaltpunkt für die digitalen Eingänge?

A: Der typische Schaltpunkt liegt bei 7,5 V.
Eingangsspannung > 7,5 V → Hoher Pegel (aktiviert) → LED EIN
Eingangsspannung < 7,5 V → Niedriges Niveau (stromlos) → LED AUS
Hoher Spannungsbereich: 10…30 VDC
Niedriger Pegelbereich: ≤ 5 VDC (max.)

• Q3: Kann ich externe Netzteile für die Eingänge verwenden?

A: Das Modul stellt kurzschlussfeste Versorgungsspannungen (LS+) für jede Eingangsgruppe bereit:
LS+ liefert 20 V / 100 mA bei 24 V pro Gruppe
Jede Gruppe (7 Eingänge, außer der letzten Gruppe mit 4) teilt sich ein LS+
