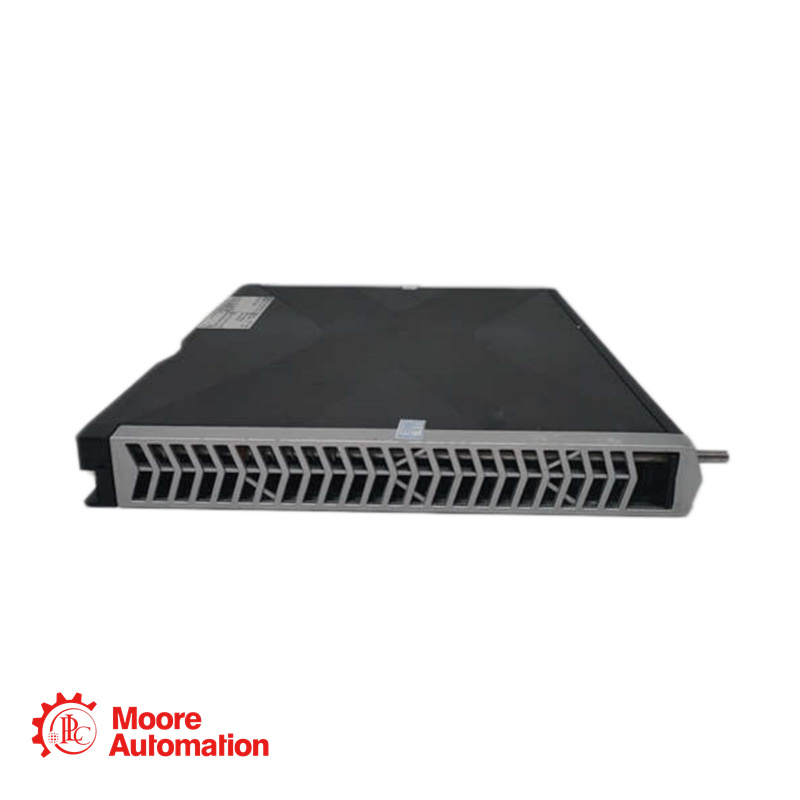

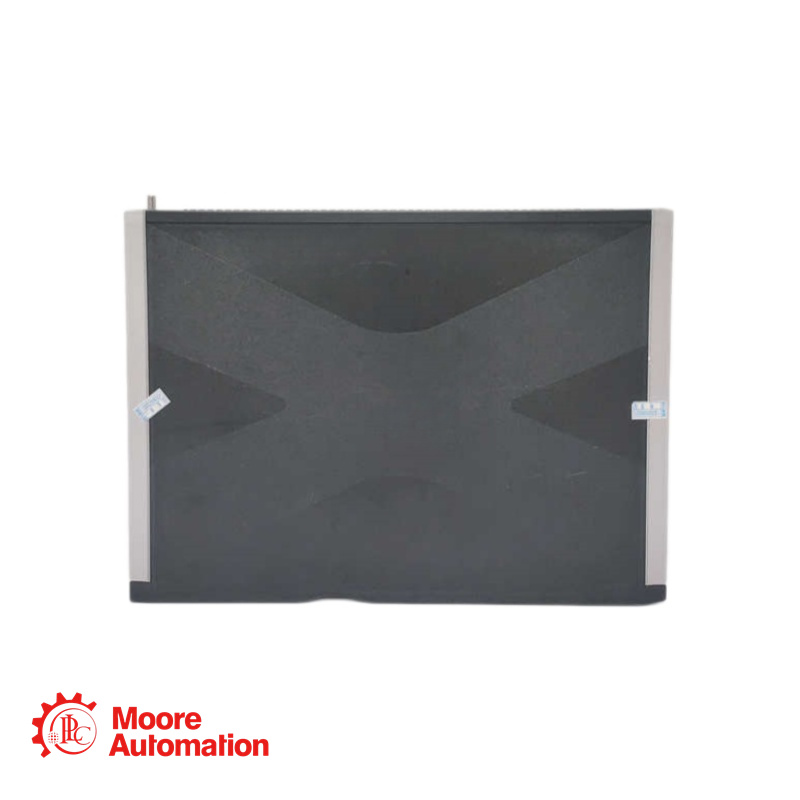

HIMA HIMAX X-AI 32 01 Analogeingangsmodul

Hier Kontakt aufnehmen!

Verkäufe Managerin Frida ★★★★★

Beschreibung

• Das HIMAX X-AI 32 01 ist ein hochdichtes Analogeingangsmodul für das HIMax-Sicherheitssystem. Jeder der 32 Kanäle misst Ströme von 0/4…20 mA-Transmittern und bietet eine kurzschlussfeste Transmitterversorgung.

Spezifikation

●Versorgungsspannung: 24 V DC
●Betriebstemperatur: 0...+60 °C
●Lagertemperatur: -40...+85 °C
●Nennbereich: 0/4...20 mA
●Digitale Auflösung: 12 Bit
●Shunt für Strommessung: 200 Ω
●Maximal zulässiger Strom über Shunt: 50 mA
●Eingangsspannungsfestigkeit: ≤ 10 VDC
●Anzahl der Senderversorgungen: 32

Anwendung

Der HIMAX X-AI 32 01 wird häufig verwendet in:

Prozessindustrie: Chemie, Petrochemie, Pharmazie

Öl & Gas: Brand- und Gasdetektionssysteme, Pipelineüberwachung, Bohrlochkopfsteuerung

Stromerzeugung: Turbinensteuerung, Kesselschutz, Brennersteuerung

Eisenbahn: Signalsteuerung, Bahnübergangssicherung, Sicherheitssysteme für Schienenfahrzeuge

Gebäudeautomation: Brandmeldeanlagen

Häufig gestellte Fragen zu HIMAX X-AI 32 01

• Frage 1: Wie viele Senderversorgungen können gleichzeitig kurzgeschlossen werden?

A: Bis zu 12 Senderversorgungen können gleichzeitig kurzgeschlossen werden. Werden mehr als 12 Versorgungen länger als 3 Sekunden kurzgeschlossen, wird die gesamte Senderversorgung des Moduls abgeschaltet. Sobald die Überlastung innerhalb von 30 Sekunden behoben ist, wird die Versorgung automatisch wieder eingeschaltet.

• Frage 2: Was sind die Standard-Schwellenwerte für Leerlauf und Kurzschluss?

A: Gemäß NAMUR-Empfehlung NE 43:
Leerlaufstrom (OC-Grenzwert): 3,6 mA (36.000 Digits) – Kanal-LED schaltet sich aus
Kurzschlussstrom (SC-Grenzwert): 21,3 mA (213.000 Stellen) – Kanal-LED blinkt (Blinking2)
Beide Schwellenwerte sind in SILworX konfigurierbar.
