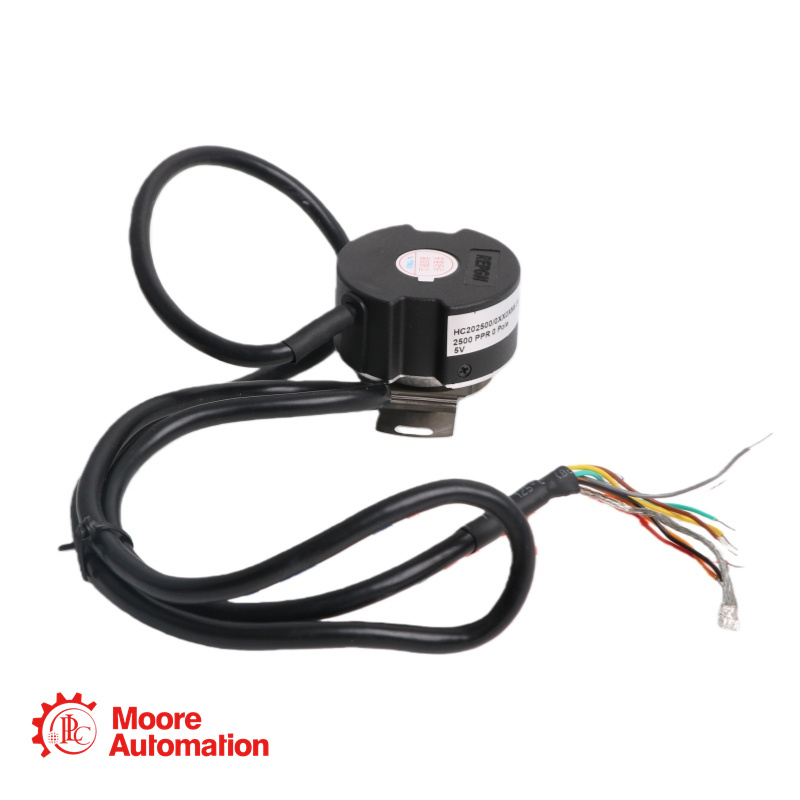

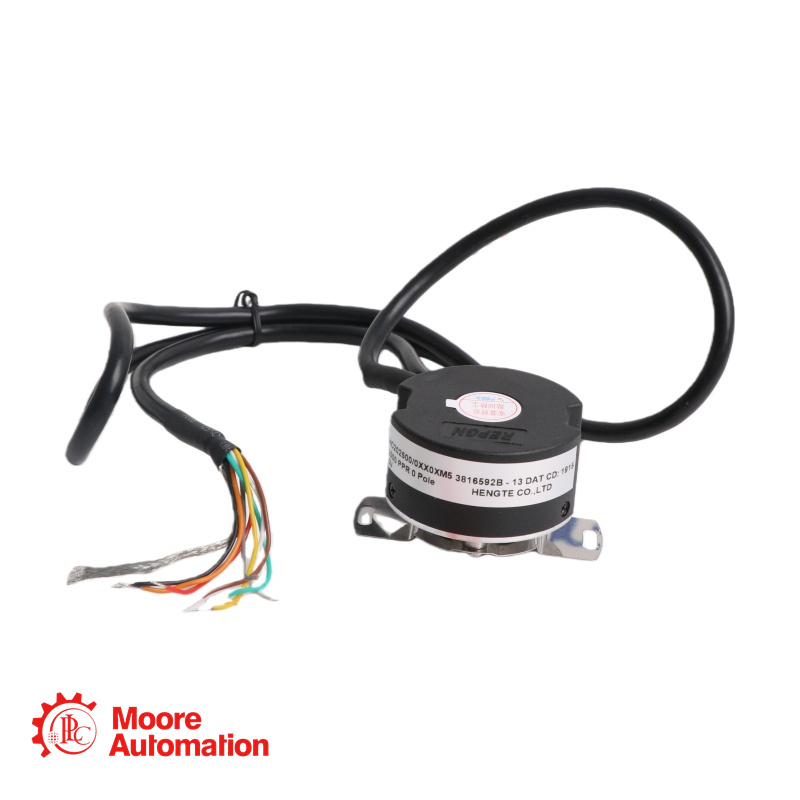

HENGSTLER ENCODER HC202500/0XX0AJ2 INKREMENTALE ENCODER

Detaillierte Beschreibung

Der HENGSTLER-ENCODER HC202500/0XX0AJ2 Der HC202500 gehört zur HC20-Serie, einer Familie leistungsstarker, kompakter optischer Drehgeber mit Hohlwelle. Dieses spezielle Modell ist als vielseitige Motorrückmeldelösung für Schritt-, Servo- und bürstenlose Gleichstrommotoren (BLDC) konzipiert.

Produktparameter

Marke/Modell: HENGSTLER ENCODER HC202500/0XX0AJ2 INKREMENTALE ENCODER
Typ: Inkrementeller optischer Drehgeber mit optionaler Kommutierung.
Technologie: Optisch mit Phased-Array-ASIC.
Inkrementelle Auflösung: 2500 PPR (Impulse pro Umdrehung).
Ausgangskanäle: Zweikanal-Quadratur (A, B) mit optionalem Index (Z). Komplementäre Ausgänge je nach elektrischer Option verfügbar.
Maximale Ausgangsfrequenz: 500 kHz (für Auflösungen >1024 PPR).
Versorgungsspannung: Typischerweise DC 5V ±10% (SELV).
Aktueller Verbrauch (Leerlauf):
Nur inkrementell: max. 150 mA.
Inkrementell + Kommutierung: max. 175 mA.
Genauigkeit:
Inkrementell: maximal 40 Bogensekunden, von Kante zu Kante.
Kommutierung: ±6 Bogenminuten max.
Rundlauftoleranz der Welle: ±0,2 mm max.
Axiale Wellenbewegung: ±0,8 mm max.
Maximale mechanische Drehzahl: 12.000 U/min (begrenzt durch die maximale Ausgangsfrequenz).
Betriebstemperatur: -40 °C bis +120 °C.
Lagertemperatur: -40 °C bis +120 °C.
Stoßfestigkeit: 100 G für 6 ms.
Vibrationsfestigkeit: 2,5 G, 5 bis 2000 Hz.
Luftfeuchtigkeit: Bis zu 98 % nicht kondensierend.

Weitere Informationen

Hauptmerkmal
• Kostengünstige Servomotor-Rückkopplung mit neuem Phased-Array-ASIC
• Die hohe Betriebstemperatur von 120 °C beeinträchtigt die Motorleistung nicht.
• Bis zu 2500 PPR Direktablesung mit Kommutierungskanälen

Anwendungsgebiete

HENGSTLER-ENCODER HC202500/0XX0AJ2 Inkrementelle Codierer werden in Bereichen wie diesen eingesetzt: Servo- und BLDC-Motorantriebe, Schrittmotorsysteme, Roboter, fahrerlose Transportsysteme (FTS), Pick-and-Place-Einheiten, Verpackungs- und Druckmaschinen, Halbleiter, Fertigungsanlagen Medizin & Labor

Häufig gestellte Fragen

F: Welche Kommutierungspolzahlen stehen für die HC202500/0XX0AJ2?
A: Die HC202500/0XX0AJ2 Unterstützt Motorkonfigurationen mit 4, 6, 8 oder 10 Polen.
F: Wie richte ich die Kommutierungssignale mithilfe des HC202500/0XX0AJ2?
A: Die HC202500/0XX0AJ2 verfügt über ein Federclip-Befestigungssystem, das eine Drehverstellung von ±20° ermöglicht.
F: Kann die HC202500/0XX0AJ2 Kann es sowohl mit 5-V- als auch mit höheren Spannungsreglern verwendet werden?
A: Der Standard-HC202500 arbeitet mit 5V ±10%.
