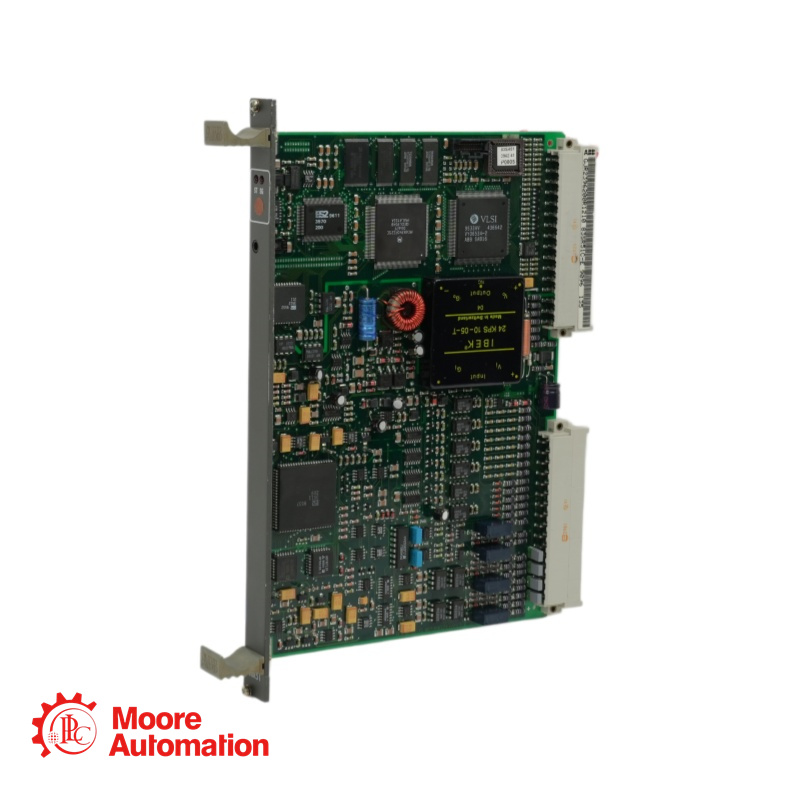

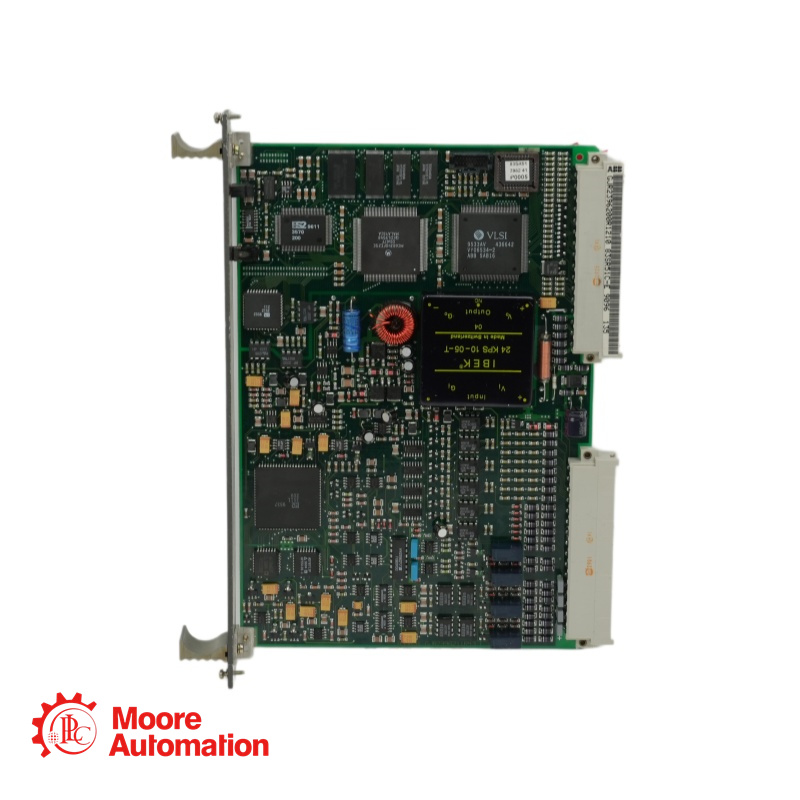

ABB GJR2396200R1210 83SR51E-E Steuermodul

Parameter

Spezifikation

Hersteller

ABB

Modellnummer

83SR51E-E

Bestellcode / Teilenummer

GJR2396200R1210

Produkttyp

Mehrkanal-Binär- und Analogsteuermodul

Systemkompatibilität

Procontrol P14-Serie

E/A-Konfiguration

2 Kanäle für binäre und analoge Steuerung

Digitale Eingänge (DI)

4 pro Kanal

Digitale Ausgänge (DO)

1 pro Kanal

Analogeingänge (AI)

2 pro Kanal

Analogausgänge (AO)

1 pro Kanal

Gesamtzahl der E/A

8 DI, 2 DO, 4 AI, 2 AO

Aktorkompatibilität

Elektrohydraulische, elektropneumatische, elektrisch motorbetriebene Aktuatoren

Kommunikationsprotokoll

MODBUS, CANopen, RS485

Schutzklasse

IP54 (Staub- und spritzwassergeschützt)

Effizienz

Bis zu 98 %

Welche Aktuatortypen sind mit dem ABB 83SR51E-E kompatibel?

Das Modul ist für drei Aktuatorkategorien ausgelegt: elektrohydraulische Aktuatoren (für anspruchsvolle Positionierungsaufgaben), elektropneumatische Aktuatoren (für Durchfluss- und Druckregelung) und elektrisch angetriebene Aktuatoren (für motorisierte Ventile und Klappen). Dank dieser Vielseitigkeit eignet es sich für Anwendungen von Hydraulikpressen bis hin zur Klappensteuerung in der Klimatechnik.

Wie viele I/O-Punkte unterstützt der 83SR51E-E?

Das Modul verfügt über zwei unabhängige Kanäle. Jeder Kanal bietet vier digitale Eingänge (DI), einen digitalen Ausgang (DO), zwei analoge Eingänge (AI) und einen analogen Ausgang (AO). Insgesamt stehen somit acht DI, zwei DO, vier AI und zwei AO pro Modul zur Verfügung, wodurch die umfassende Steuerung mehrerer Aktoren von einem einzigen Gerät aus möglich ist.

Kann dieses Modul ein vorhandenes GJR2396200R1210 ersetzen?

Ja. Das Modell 83SR51f-E ist funktional äquivalent zum Bestellcode GJR2396200R1210. Es kann direkt als Ersatz für Procontrol P14-Systeme verwendet werden und weist identische Montageabmessungen, Schaltpläne und elektrische Spezifikationen auf.

Welche Kommunikationsprotokolle unterstützt das Modul zur Integration mit anderen Komponenten?

Das Modul unterstützt MODBUS RTU/TCP, CANopen und RS485. Dies ermöglicht die nahtlose Integration mit wichtigen Plattformen wie Siemens SIMATIC und der Schneider Electric Modicon-Serie und macht es somit ideal für Automatisierungsumgebungen mit Systemen verschiedener Hersteller.

Was sind typische Anwendungsbereiche für dieses Steuermodul?

Ventilpositionierung: Steuerung von elektrohydraulischen und elektrisch angetriebenen Ventilantrieben in der Öl-, Gas- und chemischen Verarbeitung.
Pumpen- und Durchflussregelung: Integration mit elektropneumatischen Aktuatoren zur präzisen Durchflussregelung in der Wasseraufbereitung.
Automatisierte Montage: Koordinierte Steuerung von Pneumatikzylindern und elektrischen Antrieben in Fertigungslinien.
HLK-Systeme: Betätigung von Dämpfern und Ventilen für Gebäudeautomationssysteme.
