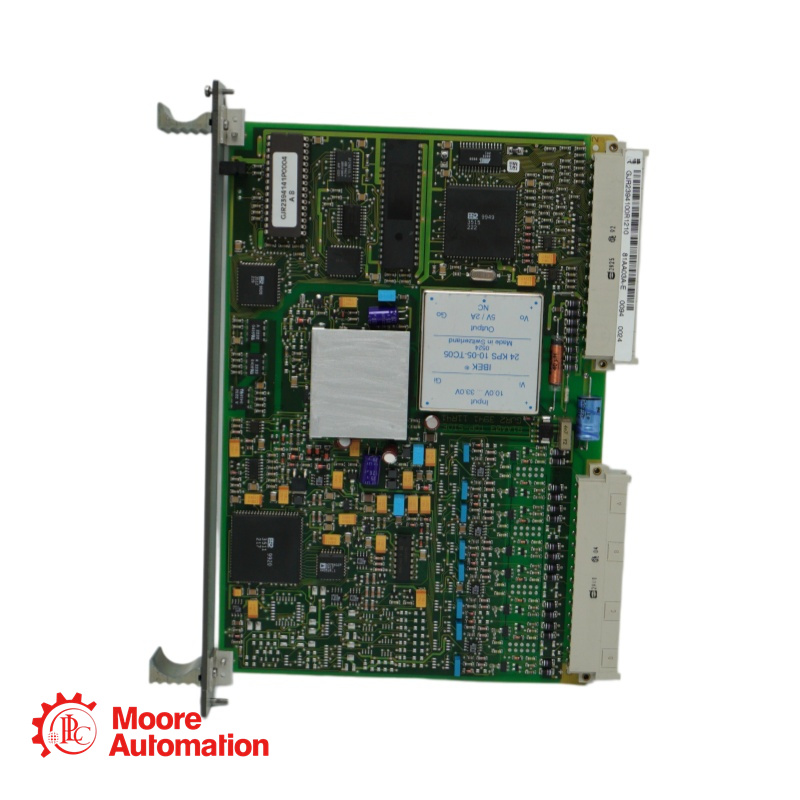

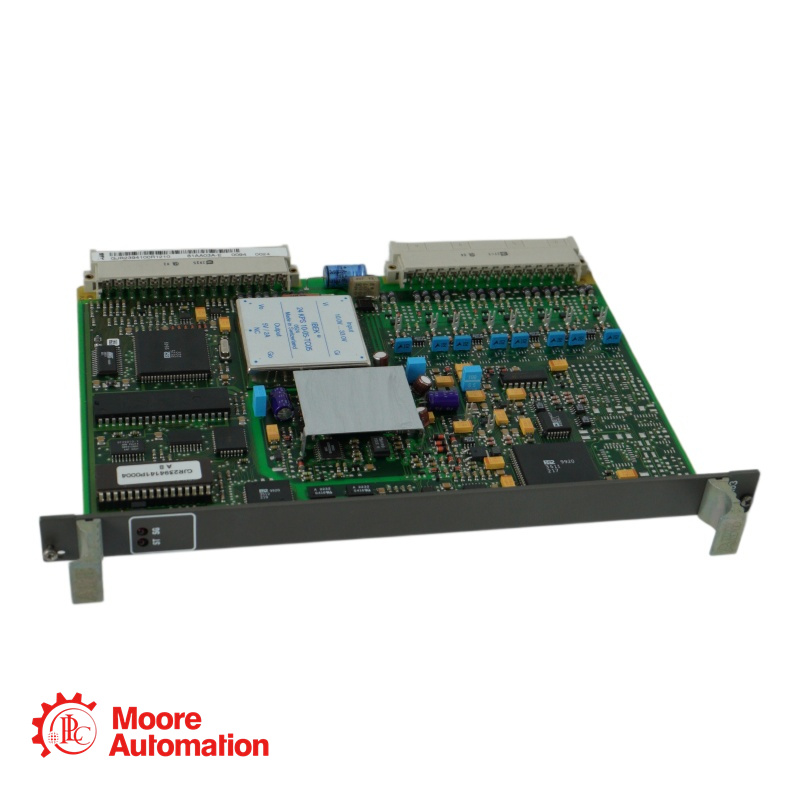

GJR2394100R1210 81AA03C-E Analogausgangsmodul - ABB

Parameter

Spezifikation

Hersteller

ABB

Modellnummer

81AA03CE

Bestellcode / Teilenummer

GJR2394100R1210

Produkttyp

Analoges Eingangs-/Ausgangsmodul

Systemkompatibilität

Procontrol P14-Serie

Analogeingänge (AI)

4 Kanäle

Analogausgänge (AO)

2 Kanäle

Eingangssignalbereich

0–10 V, ±10 V, 0–20 mA, 4–20 mA (pro Kanal konfigurierbar)

Ausgangssignalbereich

0–10 V, ±10 V, 0–20 mA, 4–20 mA (pro Kanal konfigurierbar)

Auflösung

12-Bit (Eingang) / 12-Bit (Ausgang)

Genauigkeit

±0,1 % des Skalenendwerts bei 25 °C

Aktualisierungsrate

10 ms (alle Kanäle)

Wie viele analoge Ein- und Ausgänge hat der ABB? GJR2394100R1210 81AA03C-E bieten?

Das Modul verfügt über 4 analoge Eingangskanäle und 2 analoge Ausgangskanäle und bietet damit eine ausgewogene Konfiguration für typische Prozessregelkreise, die eine Sensorrückmeldung und Aktorsteuerung erfordern.

Welche Signalbereiche werden unterstützt?

Sowohl Eingänge als auch Ausgänge unterstützen konfigurierbare Bereiche:
Spannung: 0–10 V, ±10 V
Stromstärke: 0–20 mA, 4–20 mA
Jeder Kanal kann unabhängig konfiguriert werden, um den angeschlossenen Feldgeräten zu entsprechen.

Kann der 81AA03C-E mit 4–20mA-Schleifenstrom-gespeisten Sendern verwendet werden?

Ja. Die Analogeingänge unterstützen 4–20mA Stromsignale und können Schleifenstrom für Zweidraht-Transmitter bereitstellen, wenn sie mit externen Netzteilen ordnungsgemäß konfiguriert sind oder wenn die optionale Schleifenstromfunktion des Moduls verwendet wird (abhängig von der Anschlusskonfiguration).

Worin besteht der Unterschied zwischen 81AA03C-E und 81AA03E?

Das Modul 81AA03C-E stellt die aktuelle Revision mit verbesserter Diagnosefunktion, höherer Genauigkeit über den gesamten Temperaturbereich und aktualisierter Komponentenbeschaffung für eine längere Verfügbarkeit dar. Es ist weiterhin funktional kompatibel mit früheren Modulen der Serie 81AA03 innerhalb von Procontrol P14-Systemen.

Wie hoch ist die Aktualisierungsrate für GJR2394100R1210 81AA03C-E Analogeingänge?

Alle analogen Eingangskanäle werden alle 10 ms (100 Hz) aktualisiert, wodurch für die meisten Prozess- und Bewegungssteuerungsanwendungen eine ausreichende Bandbreite bereitgestellt wird.
