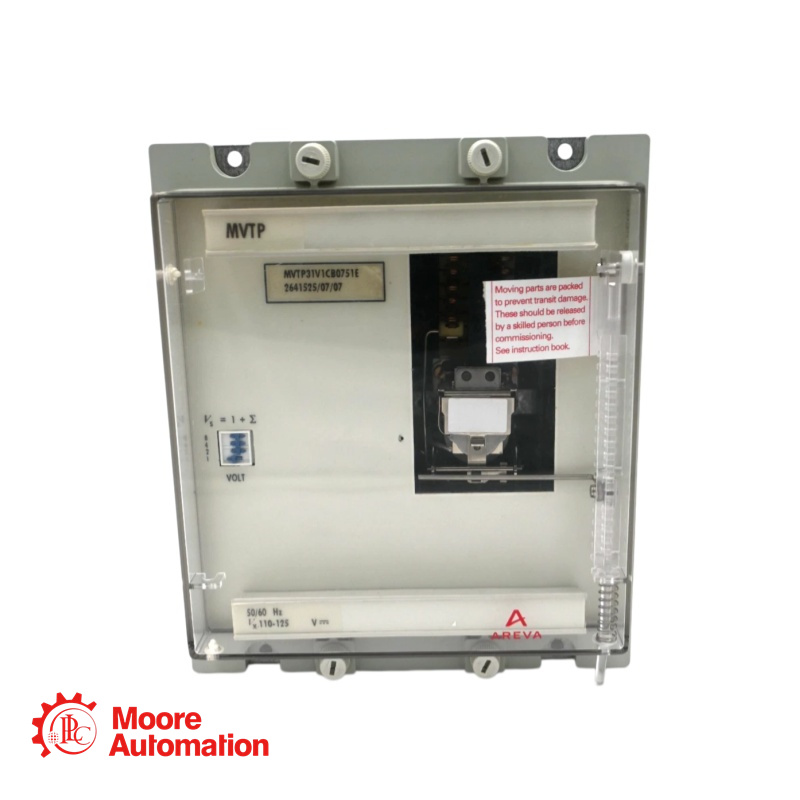

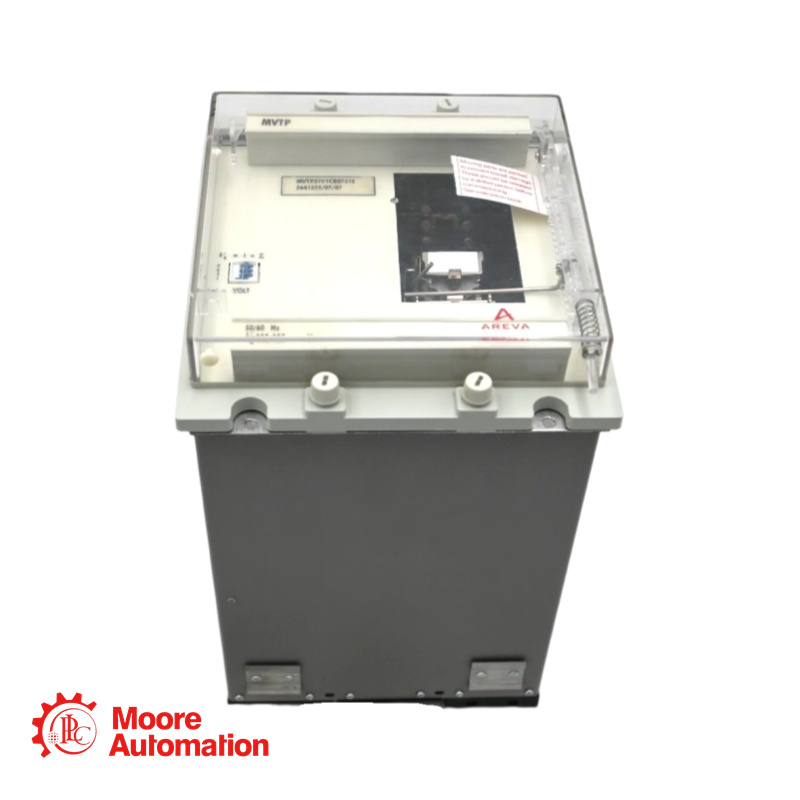

GE MVTP31V1CB0751E Buswire-Überwachungsrelais

Kontaktinformationen

MVTP31V1CB0751E Spezifikationen

MVTP31V1CB0751E Beschreibung

Der MVTP31V1CB0751E Das dreiphasige Sammelschienenüberwachungsrelais Typ MVTP 31 wird von GE Grid Solutions hergestellt. Es dient der Überwachung und Sicherstellung der Integrität von Sammelschienen und eingeschränkten Erdschlussschutzsystemen in hochohmigen Sammelschienenanwendungen. MVTP31V1CB0751E Kontinuierliche Überwachung der Busleitungen in hochohmigen Ausführungen gewährleistenSchutzsysteme, die sowohl unterbrochene Busleitungen als auch unterbrochene Stromkreise erkennenStromwandler. In reinen Erdschlussschutzsystemen wird das einphasige Relais eingesetzt. MVTP-Relais haben einen Einstellbereich von 1–16 V, der über DIL-Schalter an der Frontplatte eingestellt wird. Die Relais sind für einen Dauerstrom von 600 V_eff ausgelegt und benötigen keine externen Bauteile.
Erforderlich. Die Wechselspannung am Eingang wird kontinuierlich überwacht, und sobald sie den in der Steckereinstellung voreingestellten Wert überschreitet, wird das Ausgangsrelais nach einer Verzögerung von drei oder zehn Sekunden aktiviert.
Die Handrückstellkontakte des Ausgangsrelais sind normalerweise an die Busleitungen angeschlossen.
Der Sammelschienenschutz wird dadurch kurzgeschlossen, wodurch das Sammelschienenschutzrelais überbrückt wird und
Der Schutz der betreffenden Zone ist außer Betrieb. Am selben Ausgangsrelais befinden sich Handrückstellkontakte für Alarmzwecke. Die Funktion des Relais wird durch eine manuell rückstellbare mechanische Flagge angezeigt.

MVTP31V1CB0751E Alternative Namen

MVTP31V1CB0751E Häufig gestellte Fragen

Was ist die Hauptfunktion des/der MVTP31V1CB0751E Relais?

Das MVTP31 ist ein Stromschienenüberwachungsrelais, das in hochohmigen Stromschienenschutzsystemen eingesetzt wird. Es überwacht kontinuierlich die Stromschienen und Hauptstromwandler auf Unterbrechungen und gewährleistet so die Integrität und Verfügbarkeit des Schutzsystems.

Welcher Spannungseinstellbereich steht für das Gerät zur Verfügung? MVTP31V1CB0751E?

Das Relais hat einen Einstellbereich von 1 bis 16 V rms, der in 1-V-Schritten über DIL-Schalter auf der Vorderseite eingestellt werden kann.

Welche Wärmeleistung hat das/die/das? MVTP31V1CB0751E Relais?

Das Relais ist für eine Dauerspannung von 600 V_eff pro Phase an allen drei Phasen gleichzeitig ausgelegt. Es kann einer Spannung von 2 kV_eff pro Phase für 3 Sekunden an allen drei Phasen gleichzeitig standhalten.

Welche Betriebszeitverzögerungen sind möglich?

Die Auslöseverzögerung ist entweder auf 3 Sekunden oder 10 Sekunden festgelegt und kann je nach Konfiguration ausgewählt werden.

Tut das MVTP31V1CB0751E Sind externe Widerstände erforderlich?

Nein. Das MVTP-Relais benötigt keine externen Bauteile oder Widerstände, was die Installation vereinfacht und den Platzbedarf im Schaltschrank reduziert.
