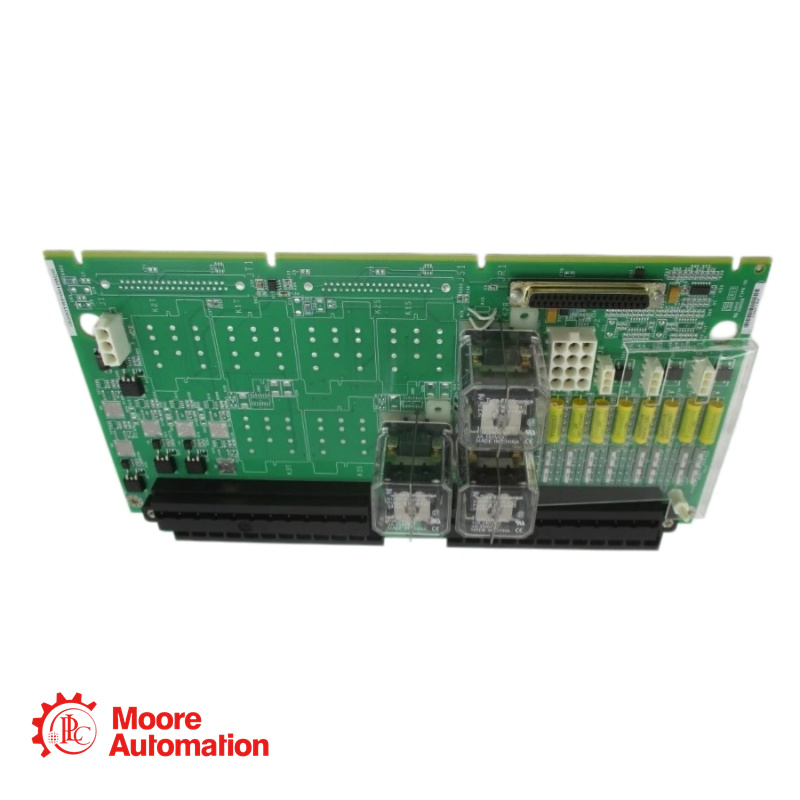

GE IS200TRPGH2B Primärauslöseklemmenplatine für Gasturbinen

Kontakt aufnehmen: Frida (★★★★★ Verkaufsleiter)

Kernspezifikationen und Konfigurationen

Serie: Mark Vle
Auslösemagnetventile: 3
Nennspannung/-strom des Magnetventils: 125 V Gleichstrom
Flammenmelder: 8
Anzahl der Ausgangsrelaiskanäle: 12
Maximaler Laststrom: 24 V DC
Größe: 17,8 cm breit x 33,02 cm hoch
Temperatur: -30 bis 65 °C

IS200TRPGH2B ist eine primäre Auslöseklemme für Gasturbinen, die von General Electric als Teil der Mark Vle-Serie für die dezentrale Turbinensteuerung von GE hergestellt und entwickelt wurde.
Systeme. Der TRPG im Mark Vle-System wird vom primären Turbinenschutzregler (VTUR oder PTUR) gesteuert und umfasst neun Magnetrelais, die in drei Gruppen angeordnet sind.
Abstimmungsschaltungen, die mit drei Auslösemagnetventilen (ETDs) verbunden sind. Sie arbeiten mit dem TREG zusammen, um primäre und Notfallverbindungen zu den ETDs herzustellen. Gesteuert durch PTUR-Einheiten.
Auf der TTURH1C-Platine unterstützt der TRPG sowohl Simplex- als auch TMR-Konfigurationen. Die TTURH1C-Platine verfügt über D-Sub-Steckverbinder zur Verbindung mit dem TRPG und zur Aufnahme von I/C-Komponenten.
Darüber hinaus integriert das TRPG Eingänge von acht Flammenmeldern, die für den Betrieb von Gasturbinen unerlässlich sind, und beinhaltet zwei verschiedene Arten von Platinen innerhalb des Systems.
Die Versionen H1A und H1B für TMR-Anwendungen verfügen über drei Abstimmungsrelais pro Auslösemagnet.
Die Ausführungen H2A und H2B für Simplex-Anwendungen verfügen über ein Relais pro Auslösemagnet.

Hauptmerkmale

Die Version "H2B" ist die Simplex-Version (Standardversion) der TRPG-Karte, die für nicht-redundante Anwendungen konzipiert ist.
Es beherbergt drei Magnetrelais, die direkt mit den Auslösemagneten verbunden sind, um die Turbinenabschaltprozeduren zu steuern.
Es arbeitet Hand in Hand mit dem TREG-Board (Trip Relay Emergency Group) und bildet so eine vollständige Notfall- und Primärschnittstelle für ETDs.
125 V DC bei 1 A oder 24 V DC bei 3 A für die Ausgangskontaktleistung.
Die Platine wird üblicherweise mit einer normalen Gleichstromversorgung von 28 V betrieben.
Bei Gasturbinenanwendungen ermöglicht diese Platine den Empfang von Eingangssignalen von acht Geiger-Müller-Flammendetektoren zur Überwachung der Verbrennung.
