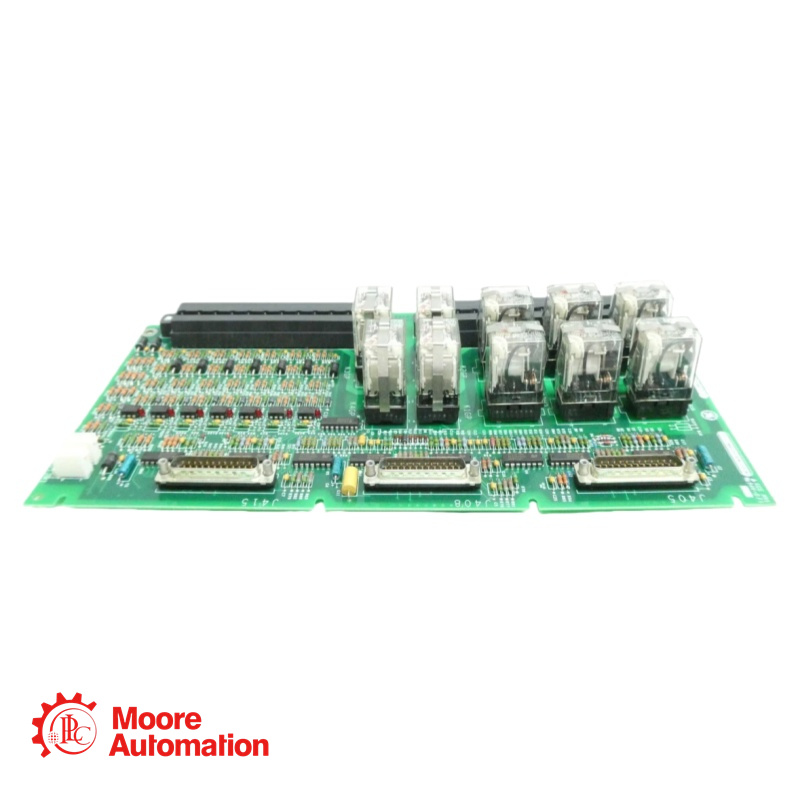

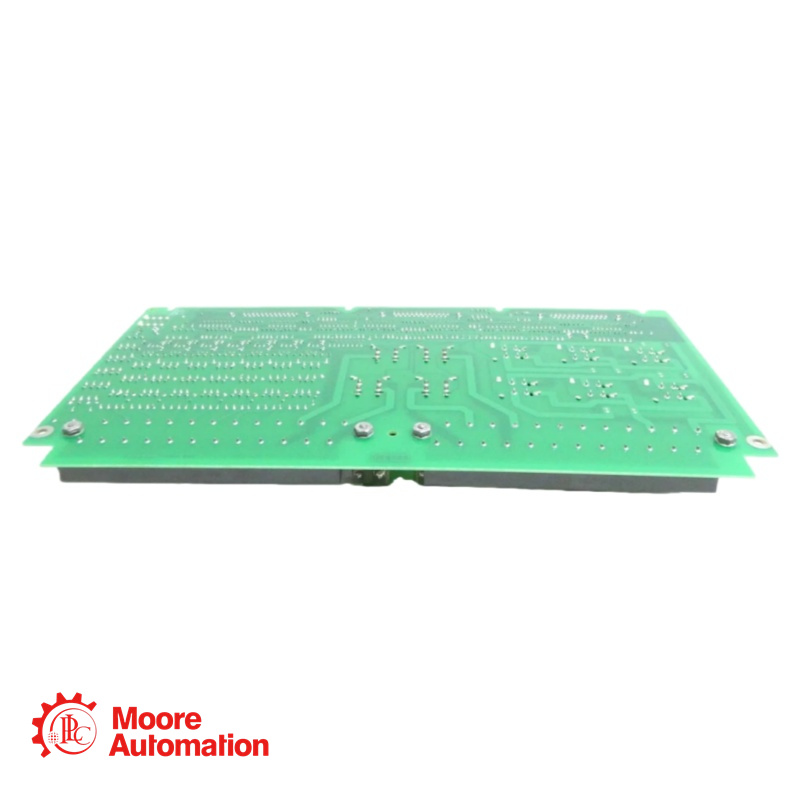

Die GE IS200ECTBG1A ist eine Erregerkontakt-Anschlussleiste, die für das Erregungsregelungssystem der Serie EX2100 in GE-Gasturbinenanwendungen entwickelt wurde.
Marke :
GEArtikelnummer :
IS200ECTBG1AGewicht :
0.86 kgAbmessungen :
33x17.8x5.5cmHerkunftsland :
USAHS-Code :
8537101190Beschreibung :
Exciter Contact Terminal BoardPreis sofort anfragen
◆Frida (★★★★★ Verkaufsleiter)
◆Telefon: +86 15359408275Produktübersicht
→
Die GE IS200ECTBG1A-Karte dient als zentrale Schnittstelle zur Ansteuerung von Kontakt-Ein- und Ausgängen im Erregersystem. Die Variante ECTBG1 wird ausschließlich in redundanten (dreifach modularen) Steuerungsarchitekturen eingesetzt. Sie bietet zwei dedizierte Auslöseausgänge zur Ansteuerung eines kundenspezifischen Sperrrelais (gesteuert von der EMIO-Karte) und Schnittstellen zu vier universellen Form-C-Kontaktausgängen. Die Karte überwacht außerdem sechs kundenseitig bereitgestellte Hilfskontakteingänge sowie die kritischen Leistungsschalterkontakte 52G und 86G und stellt eine Benetzungsspannung von 70 V DC sowie eine Statusüberwachung für alle Eingänge bereit. Alle überwachten Kontaktstatus werden zur redundanten Verarbeitung an die Steuerungen M1, M2 und C weitergeleitet.
→
Anwendung: Nur redundante (dreifach modulare) Steuerungsarchitektur
Funktion: Erregerkontakt-E/A-Schnittstellen-Klemmenplatine
Kontaktausgaben:
2 Auslöseausgänge (für kundenseitiges Verriegelungsrelais)
4 universelle Form-C-Relaisausgänge (gesteuert von der EMIO-Karte)
Kontaktangaben:
6 Kundenhilfskontakteingänge (70 V DC medienberührt und überwacht)
52G & 86G Leistungsschalterkontakteingänge (70 V DC medienberührt & überwacht)
Benetzungsspannung: 70 V DC (Bereich: 63 - 84 V DC)
Eingangsüberwachung: Widerstandsisolierte Überwachung mit Statusanzeige
Statusanzeige: Rote LED pro Kontakteingangskanal
Signalverteilung: Eingangssignale werden auf die Regler M1, M2 und C verteilt.
Primäre Stromversorgung: 125 V Gleichstrom
Redundante Stromversorgung: Wird sowohl von der M1- als auch von der M2-Steuerung bereitgestellt (für redundante Steuerung).
Technologie: Oberflächenmontage
Betriebstemperatur: -30 °C bis +65 °C
Abmessungen des Spielbretts: 33,0 cm (H) x 17,8 cm (B)
