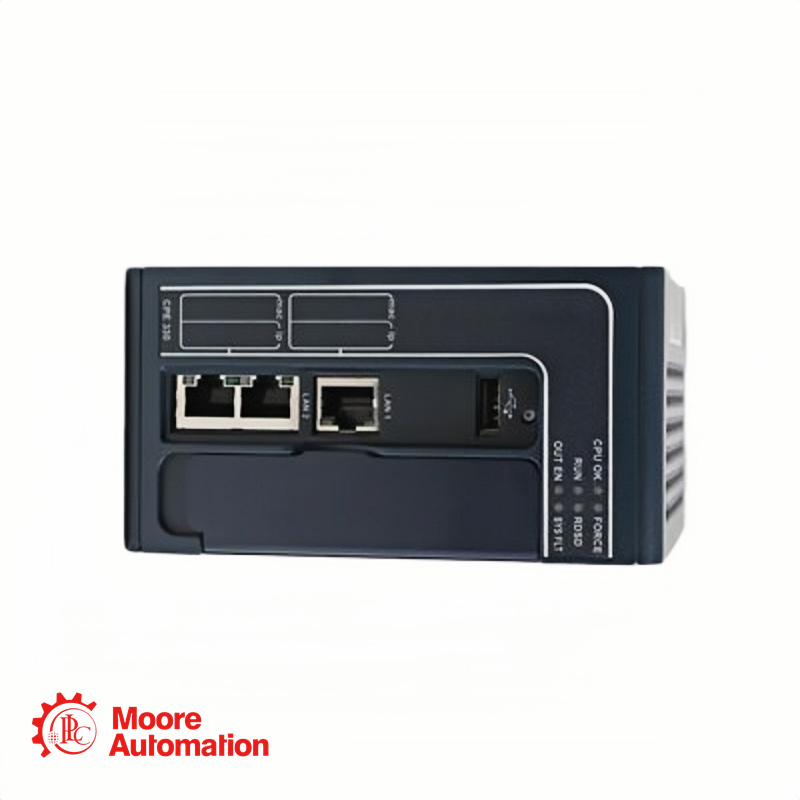

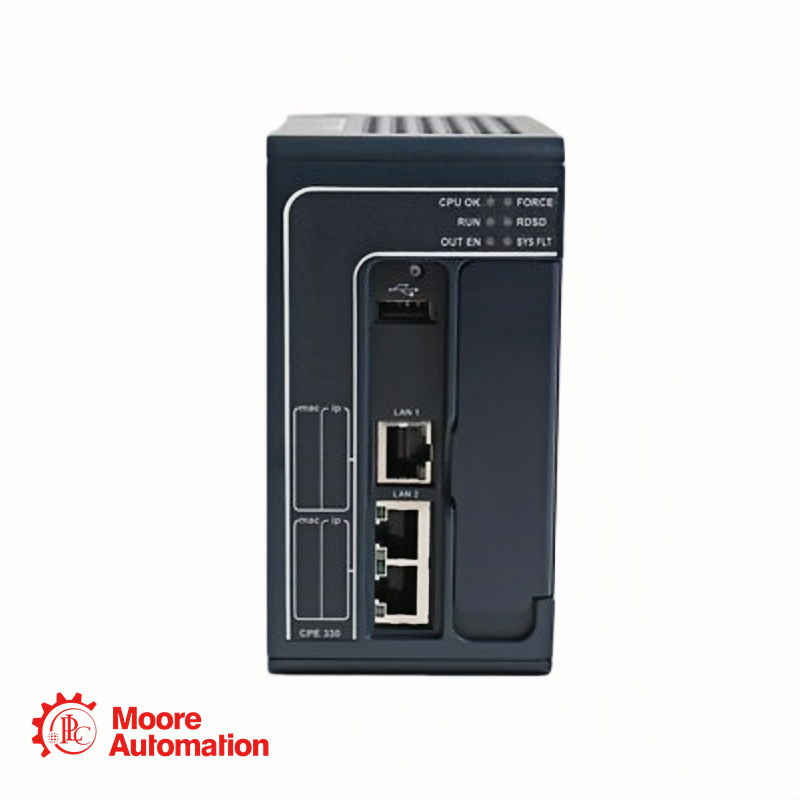

GE IC695CPK330-ACAS RX3i Prozessormodul

Kontaktinformationen

IC695CPK330-ACAS Spezifikationen

IC695CPK330-ACAS Beschreibung

Der IC695CPK330-ACAS ist ein PAC-Prozessor aus der Produktfamilie der programmierbaren Steuerungen (PAC) RX3i des PAC-Systems. Diese von GE Fanuc gefertigte Steuerung zeichnet sich durch ein modernes, hochskalierbares und leistungsstarkes Design aus und unterstützt Hochgeschwindigkeits-I/O-Kommunikation sowie HART-Passthrough (Highway Addressable Remote Transducer).

Dieser Prozessor verfügt über 64 MB Arbeitsspeicher (RAM) und 64 MB nichtflüchtigen Speicher, einen Mikroprozessor mit 1 GHz Taktfrequenz und die Möglichkeit zum Betrieb mit einem Energiespeicher. Er ist mit insgesamt drei (3) Ethernet-Anschlüssen ausgestattet, wobei ein (1) Ethernet-Anschluss Übertragungsraten von 10/100/1000 Mbit/s unterstützt und zwei (2) Ethernet-Anschlüsse als integrierter Switch fungieren, der ebenfalls Übertragungsraten von 10/100/1000 Mbit/s unterstützt. Unterstützte Ethernet-Topologien sind linear, Ring und Stern. Der Prozessor verfügt über einen Energiespeicher, der es ermöglicht, Daten bei Stromausfall in den nichtflüchtigen Speicher des Prozessors zu schreiben. Dies verhindert das ungewollte Löschen des Benutzerprogramms und verlängert die Betriebszeit des Prozessors für die Datenübertragung. Darüber hinaus unterstützt dieser Prozessor verschiedene Kommunikationsprotokolle wie SRTP Client/Server, Modbus TCP/IP, OPC-UA Server, EGD und PROFINET.

Zusätzlich ist dieser Prozessor mit einer USB-2.0-Schnittstelle ausgestattet, die das Herunterladen von Benutzerprogrammen von einem externen Speichermedium oder Smartphone ermöglicht. Er ist doppelt so schnell wie der IC695CPK330-ACAS und unterstützt redundante Konfigurationen sowie Hot-Standby-Betrieb. Die Programmierung und Inbetriebnahme des Prozessors erfolgt mit der GE Proficy Machine Edition Software oder der Programmiersoftware Logic Developer.

Die CPU IC695CPK330-ACAS verfügt über einen 10/100/1000-MBaud-Ethernet-Port mit RJ-45-Schnittstelle. Ein 2-Port-10/100/1000-Switch ist ebenfalls im CPU-Modul integriert. Die maximale Anzahl lokaler Racks, die von der IC695CPK330-ACAS CPU unterstützt werden, beträgt 8. Zu den Kommunikationsoptionen gehören die Protokolle DNP3 Outstation, HART SNP, SRTP, IEC104, IEC61850 Client und OPC-UA EGD. Unterstützt werden außerdem E/A-Protokolle wie Modbus TRU, Profibus, Modbus TCP, DeviceNet, Genius, EGD und Reflective Memory. Für die Programmierung und Konfiguration des Moduls kann die Software Machine Edition Developer 8.6 SIM8 oder höher verwendet werden. Die IC695CPK330-ACAS CPU unterstützt verschiedene Programmiersprachen, darunter Kontaktplan (KOP), strukturierter Text (STD) und Funktionsbausteinprogrammierung (FBS). Die Leistungsaufnahme der IC695CPK330-ACAS CPU beträgt 3,3 Ampere bei 5 Volt Gleichspannung. Die IC695CPK330-ACAS CPU belegt zwei Steckplätze auf der Systemrückwandplatine.

IC695CPK330-ACAS Alternative Namen

IC695CPK330-ACAS Häufig gestellte Fragen

Was ist das IC695CPK330-ACAS?

Der IC695CPK330-ACAS ist ein leistungsstarker PAC-Prozessor der GE Fanuc PACSystem RX3i-Produktfamilie. Er ist für Anwendungen konzipiert, die eine schnelle E/A-Kommunikation erfordern, und verfügt über fortschrittliche Funktionen wie HART-Passthrough.

Wie schnell ist dieser Prozessor im Vergleich zu Vorgängermodellen?

Der IC695CPK330-ACAS ist so konzipiert, dass er doppelt so schnell ist wie das Vorgängermodell IC695CPK330.

Unterstützt dieser Prozessor redundante oder Hot-Standby-Konfigurationen?

Ja, der IC695CPK330-ACAS ist speziell für die Unterstützung redundanter oder Hot-Standby-Konfigurationen für Anwendungen konzipiert, die eine hohe Verfügbarkeit und Fehlertoleranz erfordern.

Welche Ethernet-Funktionen bietet dieser Prozessor?

Der Prozessor verfügt über insgesamt drei (3) Ethernet-Anschlüsse:
Ein (1) dedizierter Ethernet-Anschluss mit Unterstützung für Übertragungsraten von 10/100/1000 Mbit/s.
Zwei (2) Ethernet-Anschlüsse, die als integrierter Switch fungieren und auch 10/100/1000 Mbit/s unterstützen.
Unterstützte Ethernet-Topologien sind lineare, Ring- und Sterntopologien.

Wie kann ich ein Benutzerprogramm auf den Prozessor herunterladen?

Der Prozessor ist mit einer USB 2.0-Schnittstelle ausgestattet, die das Herunterladen des Benutzerprogramms von einem Wechseldatenträger (z. B. einem USB-Stick) oder sogar von einem Smartphone ermöglicht.
