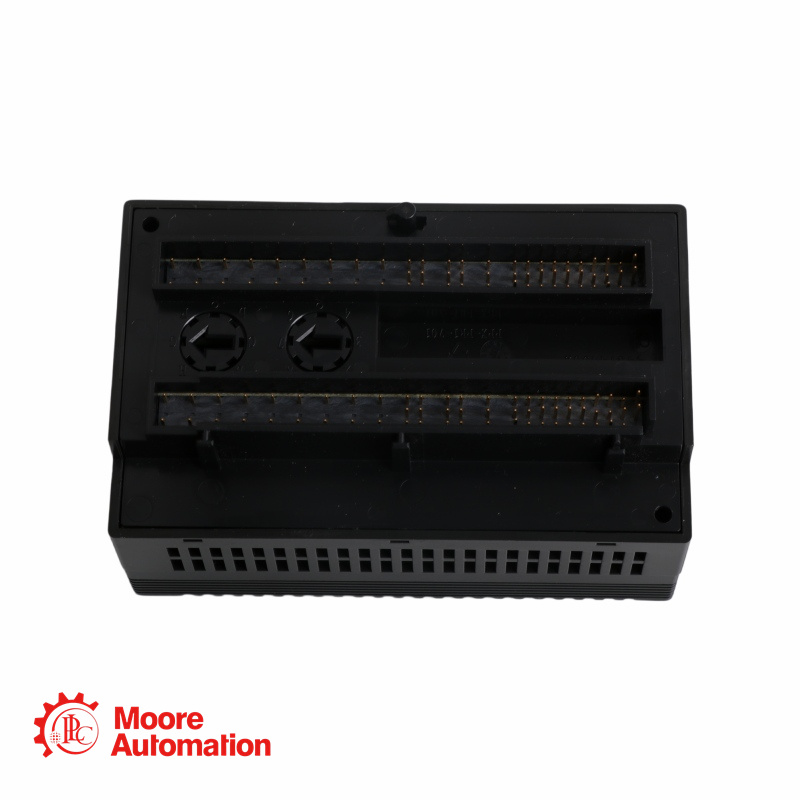

GE Fanuc VersaMax IC200ALG326H 8-Kanal Strom-Analogausgangsmodul

Produktparameter

Artikel

Spezifikation

Marke

GE

Produktserie

VersaMax

Produktmodell

IC200ALG326H

Basismodell

IC200ALG326

Produkttyp

13-Bit-Strom-Analogausgangsmodul

Ausgangskanäle

8 unsymmetrische Stromausgängeeine Gruppe

Ausgangsstrombereich

Standardmäßig 4–20 mA; Jumper 0–20 mA konfigurierbar

Externes Netzteil

+18 bis +30 V DC

Aktueller Verbrauch

Maximaler Einschaltstrom: 2 A; maximaler Leerlaufstrom: 100 mA; maximaler Vollausschlag aller 8 Ausgänge: 185 mA

Backplane-Strom

Maximal 50 mA bei 5 V Ausgangsspannung

Genauigkeit / Auflösung

±0,3 % typischer FS bei 25 °C; 4–20 mA: 5 Zählungen = 2,5 μA; 0–20 mA: 4 Zählungen = 2,5 μA

Aktualisierung / Isolation

Aktualisierungsrate: max. 15 ms; Isolation: 250 V AC Dauerspannung, 1500 V AC für 1 Minute

Häufig gestellte Fragen

Frage 1: Worin unterscheidet sich IC200ALG326H von IC200ALG328?

A: Der IC200ALG326H verfügt über 8 Stromausgangskanäle, der IC200ALG328 über 12 Stromausgangskanäle.

Frage 2: Warum benötigt dieses Modul eine externe Feldstromversorgung?

A: Die externe 18–30VDC-Versorgung versorgt die analogen Ausgangsschaltungen, die die Feldstromschleifenlasten ansteuern.

Frage 3: Wie kann der Ausgabebereich geändert werden?

A: Der Ausgangsstrombereich kann durch Auswahl eines Jumpers zwischen 4–20 mA und 0–20 mA umgeschaltet werden.

Frage 4: Was sollte vor dem Austausch dieses Moduls überprüft werden?

A: Bestätigen Sie das Suffix IC200ALG326H, die Trägerverdrahtung, die externe Stromversorgung, die Jumper-Einstellungen, den Lastwiderstand und die SPS-Konfiguration.
