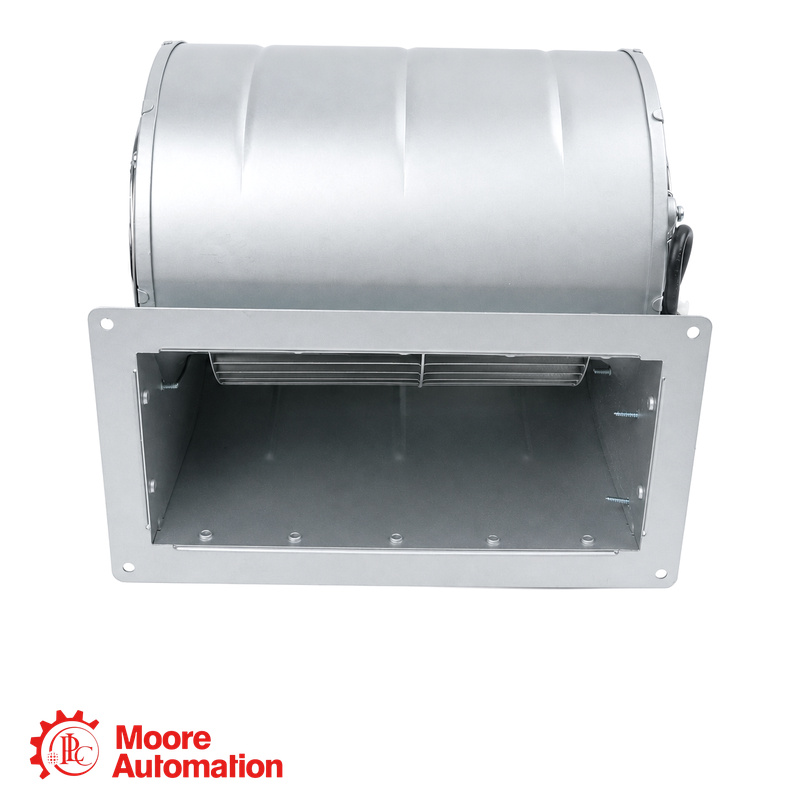

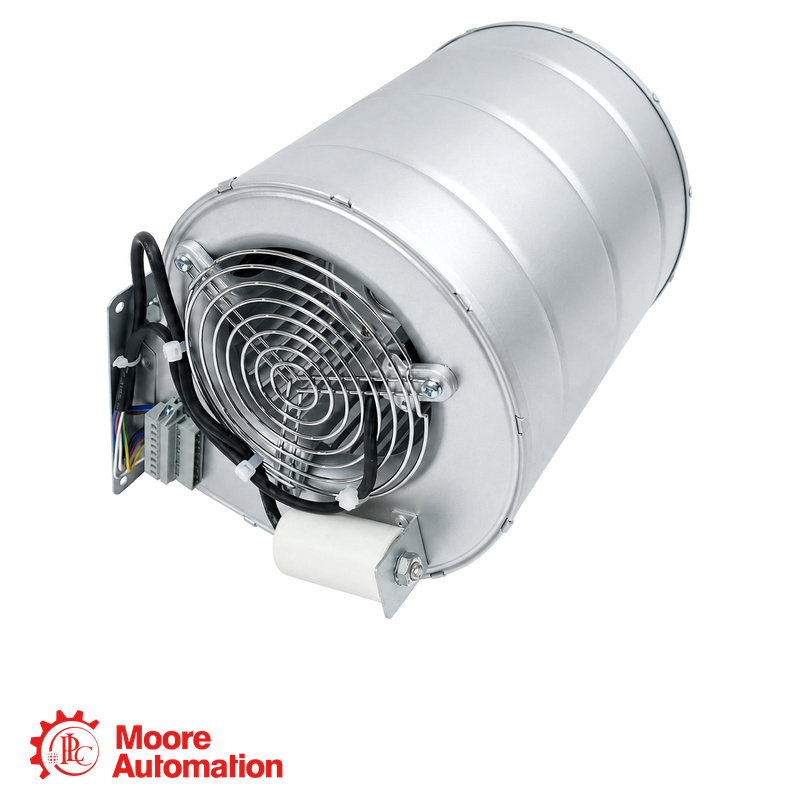

 /ebm-papst D3G146-AH50-16 EC Radialgebläse
ebm-papst D3G146-AH50-16 EC Radialgebläse
ebm-papst D3G146-AH50-16 EC Radialgebläse
ebm-papst D3G146-AH50-16 EC Radialgebläse

ebm-papst D3G146-AH50-16 EC Radialgebläse

EC-Zentrifugalgebläse · Doppeleinlass

D3G146-AH50-16

Der D3G146-AH50-16 ist ein ebm-papst D3G 146 Doppel-Einlass-EC-Radialgebläse, das als Einbaugerät zur Luftförderung konzipiert ist.

NENNSPANNUNG230 V Wechselstrom
SPANNUNGSBEREICH200–277 V AC
LEISTUNGSEINGANG165 W
SCHUTZIP44
HERSTELLERebm-papst
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ZERTIFIZIERUNGCE · UL · CSA · CCC
ÜBERPRÜFUNG● Produktfotos und -videos werden auf Anfrage bereitgestellt.
ANGEBOT ANFORDERN
Jetzt anfragen
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
ebm-papst ● D3G 146-SERIE
EC-Zentrifugalgebläse mit zwei Einlassöffnungen

D3G146-AH50-16

Eingebaute Luftförderkomponente mit M3G074-CF EC-Motor

PRODUKTROLLE
D3G146-AH50-16 Es handelt sich um ein ebm-papst D3G 146 EC-Radialgebläse mit zwei Einlässen. Laut Herstellerangaben ist es als Einbaugerät zur Luftförderung vorgesehen.
INSTALLATIONSHINWEIS
Für D3G146-AH50-16Vor dem Austausch bitte das vollständige Typenschild, den Versorgungsspannungsbereich von 200–277 VAC und die horizontale Montageposition der Welle überprüfen.
👩‍💼
SIE WOLLEN DEN BESTEN PREIS?
Frida
Vertriebsleiter 🏆
E-MAILsales5@mooreplc.com WhatsApp+86 153 5940 8275
PRODUKTIDENTIFIZIERUNG

D3G146-AH50-16 auf einen Blick

D3G
ProduktfamilieDoppelansaug-EC-Gebläse
146
ModellGebläsegröße 146 mm
AH50-16
KonfigurationProduktspezifische Version
VERIFIZIERTE HERSTELLER-REFERENZDATEN

Technische Spezifikationen

ebm-papst D3G 146 ↗
D3G146-AH50-16

Technische Daten auf einen Blick

Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.

NENNSPANNUNG230 V Wechselstrom
LEISTUNGSEINGANG165 W
STROMAUFNAHME1.2 A
SCHUTZIP44
Werte gemäß den Betriebsanweisungen des Herstellers.
Installationsprüfung Bitte überprüfen Sie vor dem Austausch die vollständigen Angaben auf dem Typenschild, die Versorgungsspannung und die horizontale Montageposition der Welle.
Allgemeine Informationen −
Markeebm-papst
ModellD3G146-AH50-16
ProduktartEC-Radialgebläse, Doppelansaugung
MotorM3G074-CF
Phase1~
Nennstromdaten ＋
Nennspannung230 V Wechselstrom
Nennspannungsbereich200–277 V AC
Frequenz50 Hz
Stromzufuhr165 W
Aktueller Stromverbrauch1.2 A
Geschwindigkeit bei freier Luft1700 min⁻¹
Leistungsdaten ＋
Luftstrom bei optimaler Effizienz645 m³/h
Gesamtdruckanstieg350 Pa
Geschwindigkeit bei optimaler Effizienz2400 min⁻¹
Gesamteffizienz43,4 %
Effizienzklasse N54,8
DrehzahlregelungJa
Konstruktion und Installation ＋
Größe146 mm
Masse4,2 kg
Gehäuseverzinktes Stahlblech
LaufradSendzimir-verzinktes Stahlblech
DrehrichtungIm Uhrzeigersinn, auf dem Rotor gesehen
MontagepositionWelle horizontal
LagerKugellager
BetriebsmodusKontinuierlich S1
Umwelt und Zertifizierung ＋
SchutzgradIP44
Umgebungstemperatur−25 bis +60 °C
Lagertemperatur−40 bis +80 °C
IsolationsklasseB
FeuchtigkeitsklasseF3-1
GenehmigungenCE · UL 2111 · CCC · CSA C22.2 Nr. 77
EMV-ImmunitätEN 61000-6-1
EMV-EmissionenEN 61000-6-3
Quelle: ebm-papst D3G146-AH50-16 Bedienungsanleitung, Artikel-Nr. 53279-5-9970, Revision 81525, veröffentlicht am 17.02.2015. Die Werte gelten unter den vom Hersteller angegebenen Bedingungen.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Was ist D3G146-AH50-16?＋

D3G146-AH50-16 ist ein ebm-papst D3G 146 Doppel-Einlass-EC-Radialgebläse, das als eingebautes Gerät zur Luftförderung spezifiziert ist.

Welches Angebot D3G146-AH50-16 erfordern?＋

Der Hersteller gibt eine Nennspannung von 230 V AC, einen Spannungsbereich von 200–277 V AC, eine Frequenz von 50 Hz und einen einphasigen Betrieb an.

Was sind die Nennmotordaten für D3G146-AH50-16?＋

In der Bedienungsanleitung sind für die Freiluftdaten eine Leistungsaufnahme von 165 W, eine Stromaufnahme von 1,2 A und eine Drehzahl von 1700 min⁻¹ angegeben.

Welcher Schutz und welcher Umgebungsbereich gelten für D3G146-AH50-16?＋

Der Hersteller gibt die Schutzart IP44 und einen Betriebstemperaturbereich von −25 °C bis +60 °C an.

Was sollte ich für einen bereitstellen? D3G146-AH50-16 Zitat?＋

Bitte senden Sie das vollständige Typenschild, die Menge, den Bestimmungsort, aussagekräftige Produktfotos sowie Details zur Installation und Lieferung, damit Frida die Kompatibilität und Verfügbarkeit prüfen kann.

KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Bitte bestätigen Sie die Installationsdetails mit Frida.

Bitte teilen Sie uns die vollständigen Angaben zum Typenschild sowie zu Lieferung und Installation mit, um Kompatibilität, Verfügbarkeit und Lieferzeit zu prüfen.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
OFFIZIELLES DATENBLATT

Produktinformationen für
D3G146-AH50-16

Offizielle Bedienungsanleitung des Herstellers für das ebm-papst D3G146-AH50-16 EC Radialgebläse.

D3G146-AH50-16 Bedienungsanleitung

ebm-papst Dokument 53279-5-9970, Revision 81525. Es enthält die Sicherheits-, Anschluss-, Montage- und technischen Daten des Herstellers.

OFFIZIELLES DATENBLATT ↗

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Senden Sie bitte das vollständige Modell, die Menge und Ihre technische oder kaufmännische Frage.

Die technischen Angaben auf dieser Seite beschränken sich auf die Herstellerdokumentation von ebm-papst. Es wurden keine Produktquellen von Drittanbietern herangezogen.

D3G-SYSTEMBEZIEHUNG

Wie sich das Modell D3G146-AH50-16 in die Gebläsefamilie D3G 146 einfügt

ebm-papst ist der Hersteller; D3G 146 ist die Familie der EC-Radialgebläse mit zwei Lufteinlässen; und D3G146-AH50-16 ist die produktspezifische Konfiguration, die mit dem Motor M3G074-CF dokumentiert ist.

ebm-papst · MARKE
D3G 146EC-Gebläsefamilie mit zwei Einlass
LUFTBEWEGUNGSKOMPONENTE

Doppelansauggebläse

Ein nach vorne gekrümmtes Radialgebläse, das als Einbaugerät zur Luftförderung konzipiert ist.

Antriebssystem

EC-Motor

Das genaue Produkt ist unter der Bezeichnung ebm-papst motor M3G074-CF dokumentiert.

INSTALLATION

Eingebautes Gerät

Der Hersteller gibt die Wellen-Horizontal-Montage und den Einbau in geeignete Geräte an.

Installationsbeziehung: Vor dem Austausch bitte das vollständige Typenschild D3G146-AH50-16, die Stromversorgung und die Montageposition überprüfen.
ANWENDUNG UND INSTALLATION

Vom Hersteller dokumentierter Betriebskontext

LuftförderungEingebauter Betrieb zur Luftförderung gemäß den technischen Daten
Dauerhafter DienstVom Hersteller spezifizierter Dauerbetriebsmodus S1
OP-ZENTRUMD3G146-AH50-16Doppelansaug-EC-Radialgebläse
Horizontale WelleVom Hersteller festgelegte Montageposition
UmgebungsbereichBetrieb von −25 °C bis +60 °C
