FESTO DGSL-12-30-PA Minischlitten

Verkaufsleiter: Frida

E-Mail: sales5@mooreplc.com

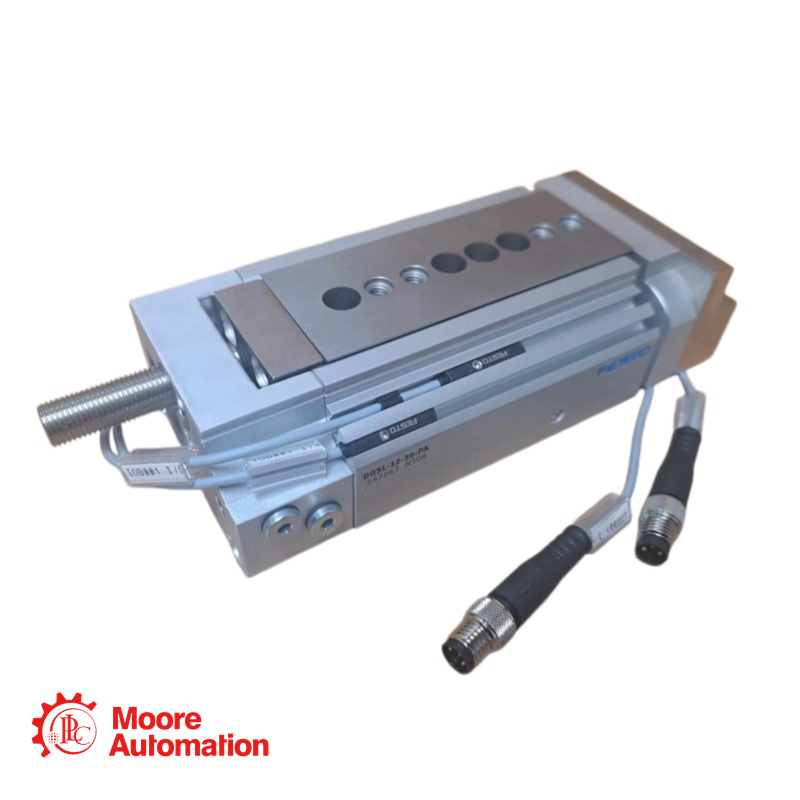

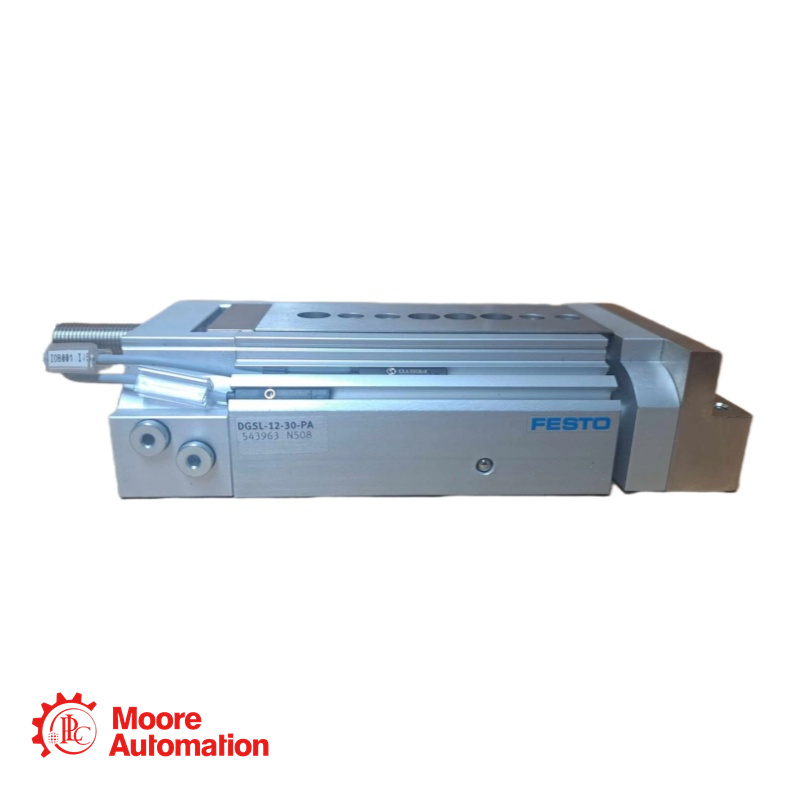

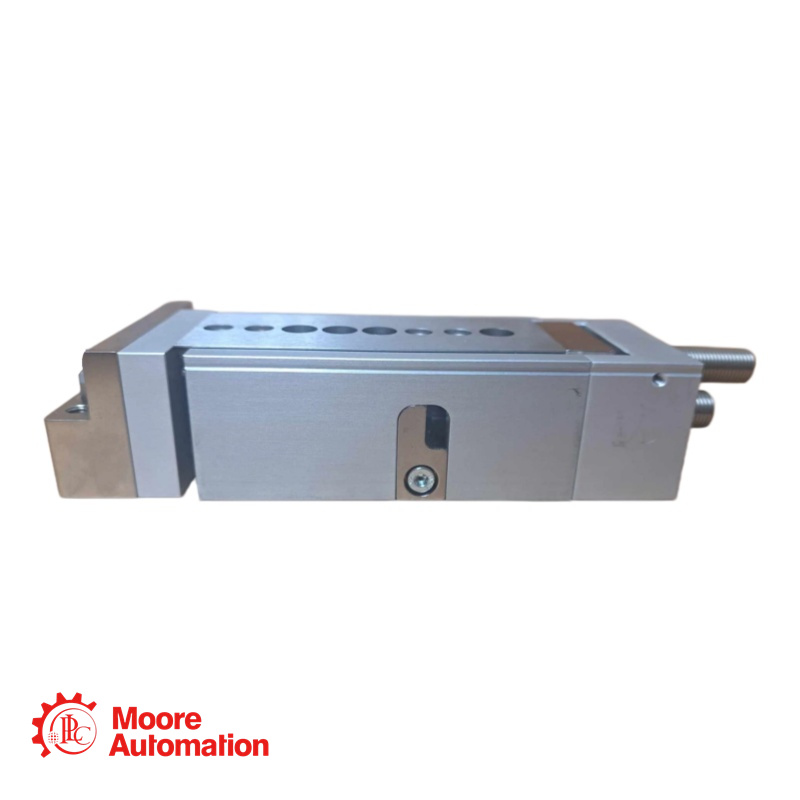

Der DGSL-12-30-PA ist ein doppeltwirkender, einseitiger pneumatischer Mini-Schlitten-Linearantrieb mit Kugellagerkäfigführung und elastischer Dämpfung an beiden Enden.

Hub: 30 mm
Verstellbarer Endpositionsbereich/Länge vorne: 29 mm
Verstellbarer Endpositionsbereich/Länge hinten: 25,5 mm
Kolbendurchmesser: 16 mm
Betriebsdruck: 0,1 MPa ... 0,8 MPa
Betriebsdruck: 1 bar ... 8 bar
Höchstgeschwindigkeit: 0,8 m/s
Wiederholgenauigkeit: 0,3 mm
Umgebungstemperatur: 0 °C ... 60 °C

F: Was sind die wichtigsten Spezifikationen dieser Folie?
A: Der DGSL-12-30-PA ist ein doppeltwirkender pneumatischer Mini-Schlitten. Er hat eine Größe von 12 mm, einen Arbeitshub von 30 mm und einen tatsächlichen Kolbendurchmesser von 16 mm.

F: Was bedeutet der Suffix „PA“ am Ende des Modellcodes?
A: P steht für elastische Dämpfungsringe/-platten an beiden Enden (kein direkter Metallkontakt). A bedeutet, dass ein integrierter Magnet zur Positionserkennung über Näherungsschalter vorhanden ist.

F: Welcher Betriebsdruck und welche Geschwindigkeit sind für diesen Schlitten optimal? A: Der Betriebsdruckbereich liegt zwischen 1,0 und 8,0 bar (0,1 bis 0,8 MPa). Die maximale Geschwindigkeit beträgt bis zu 0,8 m/s. Die Wiederholgenauigkeit liegt bei ±0,01 mm.
