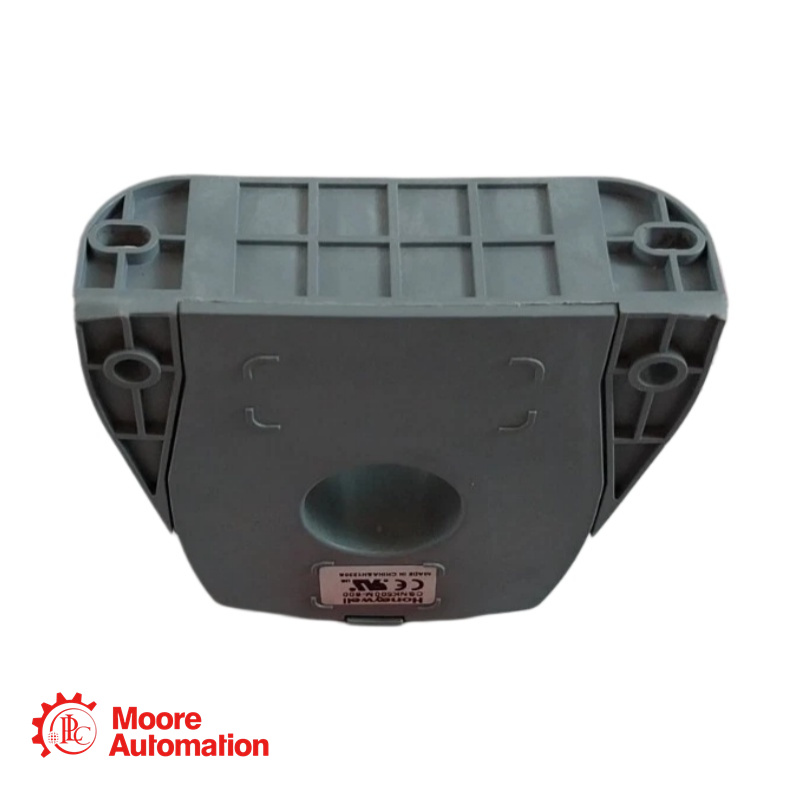

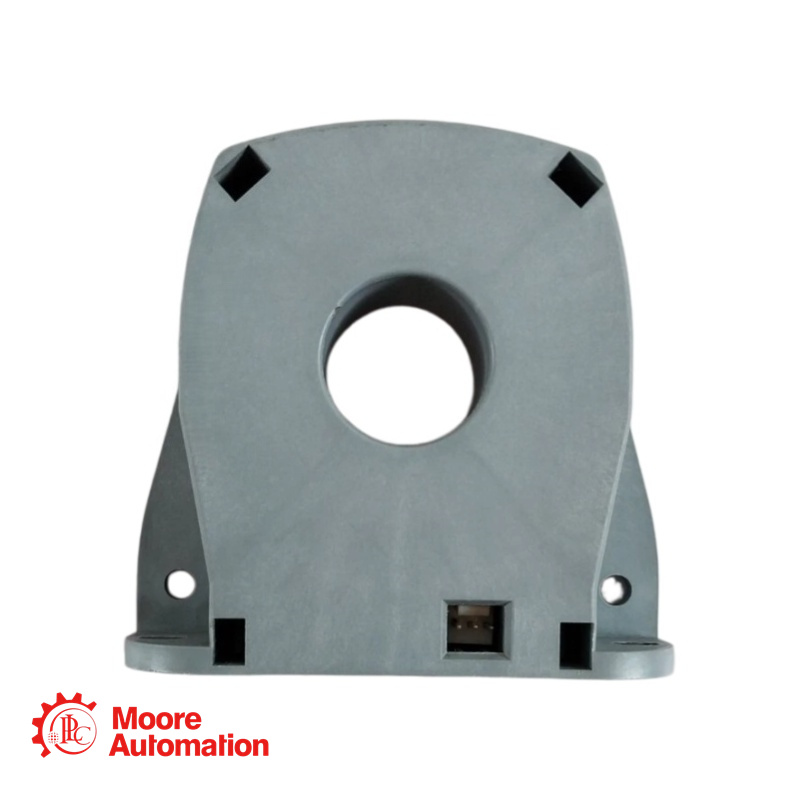

CSNK500M-600 Honeywell Stromwandler

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung des CSNK500M-600

Der CSNK500M ist ein Stromwandler mit geschlossenem Regelkreis, der auf dem Prinzip der magnetischen Kompensation (Hall-Effekt) basiert. Er dient der elektronischen Messung von Gleich-, Wechsel- und Impulsströmen und bietet eine galvanische Trennung zwischen dem primären (Hochleistungs-) und dem sekundären (Mess-) Stromkreis. Der Sensor gibt bei einem Nennprimärstrom von 500 A einen proportionalen Sekundärstrom von 100 mA aus und ermöglicht so eine präzise und lineare Stromüberwachung.

Parameter

Nennstrom (In): 500 A.rms
Messbereich (kontinuierlich): 0 bis ±1200 At
Messbereich (Wechselstromspitze): 0 bis ±1275 At
Nennstrom des analogen Ausgangs: 100 mA (bei 500 A Primärstrom)
Übersetzungsverhältnis: 1/5000
Versorgungsspannung: ±15 bis ±18 V DC (±5 %)
Galvanische Trennung: 6 kV_eff / 50 Hz / 1 Minute
Reaktionszeit: Besser als 1 µs
Bandbreite: DC bis 100 kHz
di/dt: Besser als 50 A/µs

Häufig gestellte Fragen

Worin besteht der Unterschied zwischen den in der Anfrage aufgeführten Modellen CSNK500M und CSNK500M-600?
A: Das vorliegende Datenblatt gilt für das Standardmodell CSNK500M. Die Spezifikationen für die Variante „CSNK500M-600“ sind in diesem Dokument nicht enthalten. Der Zusatz „-600“ kann auf eine spezielle Version oder einen erweiterten Messbereich hinweisen. Konsultieren Sie daher bitte das entsprechende Datenblatt für die genauen Spezifikationen.

Wie beeinflusst die Versorgungsspannung den Messbereich des Sensors?
A: Der Messbereich des Sensors wird von der Versorgungsspannung und dem Messwiderstand (Last) beeinflusst. Eine höhere Versorgungsspannung (±18 V statt ±15 V) ermöglicht einen größeren Messwiderstand bei gleichem Strom oder die Messung eines höheren Spitzenstroms. Um beispielsweise einen Spitzenstrom von ±1275 A zu messen, ist eine Versorgungsspannung von ±18 V mit einem maximalen Lastwiderstand von nur 5 Ohm erforderlich. Eine Überschreitung dieser Grenzwerte führt zur Sättigung des Ausgangssignals.
