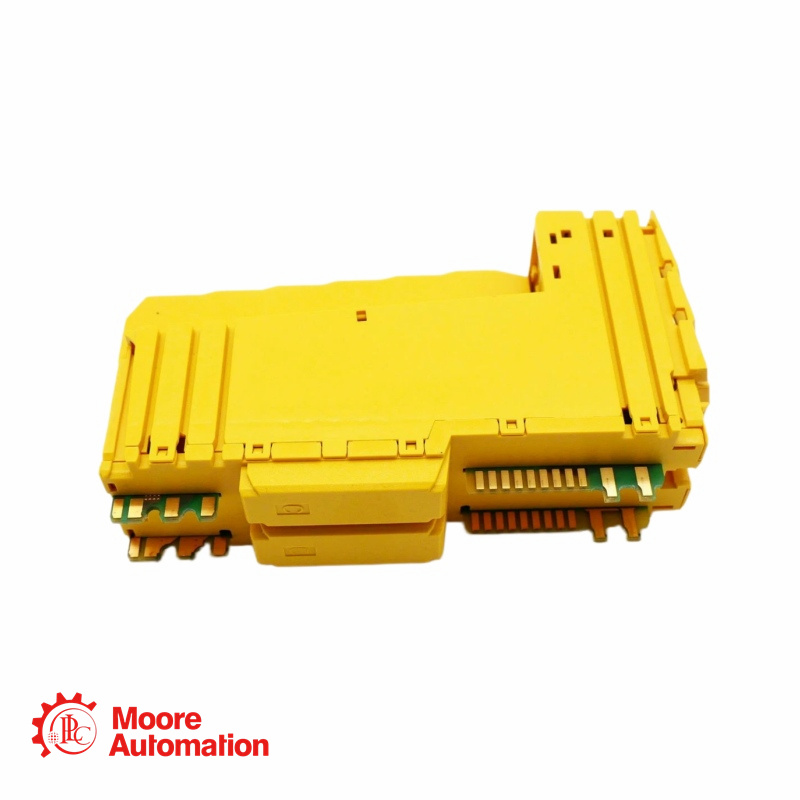

B&R X20SO6300 6-Kanal-Sicherheits-Digitalausgangsmodul

Sichern Sie sich Ihren Extra-Rabatt: Kontaktieren Sie Nina Lan aus dem Vertrieb für weitere Informationen.

E-Mail：sales8@askplc.com

Mobil (WhatsApp)：+86 18030235312

Das B&R X20SO6300 ist ein sicherheitszertifiziertes digitales Ausgangsmodul für X20 SafeIO-Architekturen. Es bietet sechs 24-VDC-Halbleiterausgänge vom Typ B1 mit jeweils 0,2 A Nennstrom zur Ansteuerung sicherheitsrelevanter Aktoren mit Massebezug, wie z. B. Ansteuerschaltungen. Integrierte Schutzfunktionen gegen Kurzschluss, Überlast, Verpolung und Wiederanlauf tragen zur Aufrechterhaltung definierter Sicherheitszustände bei. Dank OSSD-Testimpulsen unter 10 µs und Unterstützung für SIL 3/PL e-Anwendungen eignet es sich für Schaltschrank- und Anlagensicherheitskonzepte.

Technische Spezifikation für X20SO6300

Marke

B&R

Ausgabevariante

FET, 2x positive Schaltung, Typ B1, Ausgangspegel ablesbar

Produktserie

X20 SafeIO

Versorgungsspannung

24 V DC, -15 % / +20 %

Produktmodell

X20SO6300

Ausgangsstrom

0,2 A pro Kanal; 1,2 A Gesamtnennstrom

Produkttyp

Sicheres digitales Ausgangsmodul

OSSD-Testimpuls

Maximal 10 μs

Ausgangskanäle

6 sichere digitale Ausgänge

Sicherheitsbewertung

SIL 3 / PL e / Kategorie 4 mit OSSD aktiviert

Häufig gestellte Fragen

Frage 1: Was bedeutet die Ausgabe vom Typ B1 für X20SO6300?
A: Es verwendet ein High-Side/High-Side-Ausgangsdesign für Aktoren mit einem Referenzpotential, wie z. B. sichere Freigabeeingänge an Antrieben.

Frage 2: Kann das OSSD-Testing deaktiviert werden?
A: Es kann konfiguriert werden, aber die Deaktivierung von OSSD verringert die Fehlererkennungsfähigkeit und gewährleistet nicht die SIL 3- oder PL e-Leistung.

Frage 3: Wie verhindert das Modul einen automatischen Neustart nach einem Fehler?
A: Jeder Ausgang verwendet eine interne Wiederanlaufverriegelung, die eine Fehlerkorrektur, ein gültiges Sicherheitssignal und eine Freigabesignalflanke erfordert.

Frage 4: Was sollte vor dem Austausch des X20SO6300 überprüft werden?
A: Bestätigen Sie das Sicherheitsprojekt, die SafeDESIGNER-Konfiguration, die Firmware, die Erdungsmethode, die Ausgangsverdrahtung, den Klemmenblock und die Sicherheitsvalidierung nach dem Austausch.
