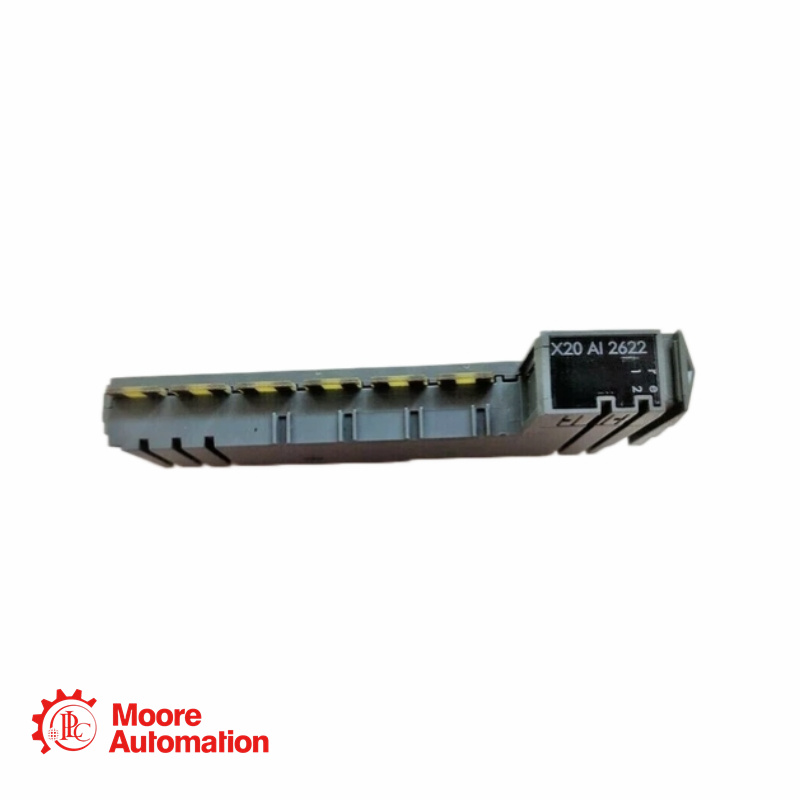

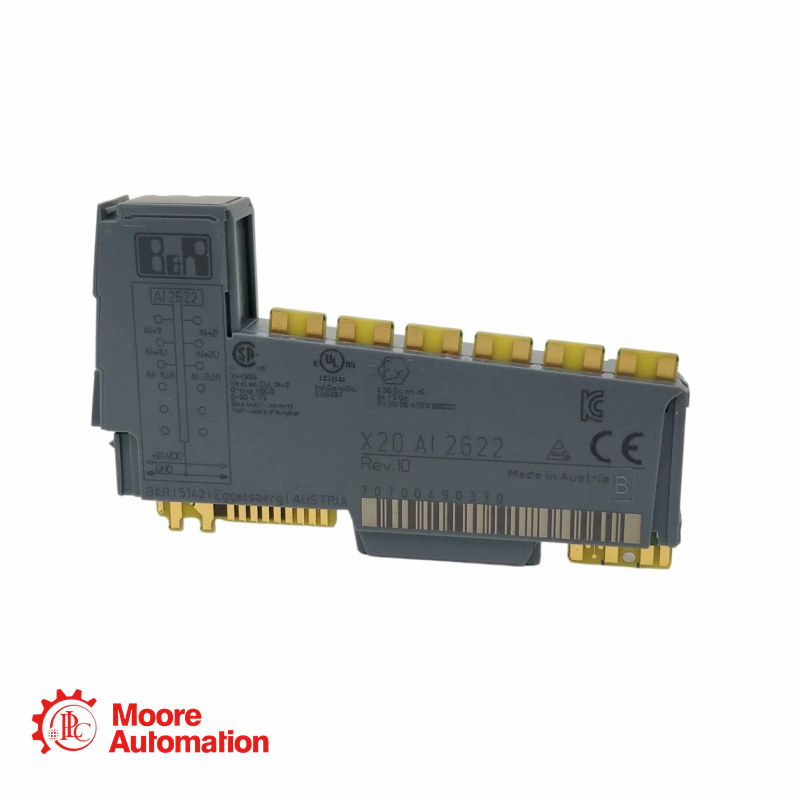

B&R X20AI2622 2-Kanal 13-Bit Analog-Eingangsmodul

Beschreibung von X20AI2622

Technische Spezifikation für X20AI2622

Marke

B&R

Konverterauflösung

Spannung: ±12 Bit; Strom: 12 Bit

Produktserie

X20

Umrechnungszeit

300 μs für alle Eingänge

Produktmodell

X20AI2622

Eingangsimpedanz / Last

Spannung: 20 MΩ; Stromlast: <400 Ω

Produkttyp

2-Kanal 13-Bit Analog-Eingangsmodul

Zulässiges Eingangssignal

Spannung: max. ±30 V; Strom: max. ±50 mA

Eingangskanäle

2 differentielle analoge Eingangskanäle

Elektrische Trennung

500 Veff zwischen Kanal und Bus

Eingangssignale

±10 V, 0–20 mA oder 4–20 mA

Betriebsbedingungen

Horizontal: -25 bis 60 °C; Vertikal: -25 bis 50 °C; IP20

Häufig gestellte Fragen

Frage 1: Kann der X20AI2622 gleichzeitig Spannungs- und Stromsignale messen?
A: Ja. Jeder Kanal kann unabhängig für ±10 V, 0–20 mA oder 4–20 mA Messung konfiguriert werden.

Frage 2: Wie verbessert der konfigurierbare Eingangsfilter die Messstabilität?
A: Es unterdrückt Signalspitzen und große Eingangssprünge. Der Filterpegel und die Rampenbegrenzung können je nach Anwendungsanforderungen angepasst werden.

Frage 3: Was passiert, wenn das Eingangssignal die konfigurierten Grenzwerte überschreitet?
A: Das Modul begrenzt den gemeldeten Analogwert und setzt das entsprechende Statusbit zur Erkennung der oberen bzw. unteren Grenze.

Frage 4: Unterstützt der X20AI2622 die Diagnose über offene Leitungen?
A: Ja. Eine Unterbrechungserkennung ist für die Spannungsmessung verfügbar. Stromeingangskanäle ermöglichen stattdessen die Überwachung von oberen und unteren Grenzwerten.
