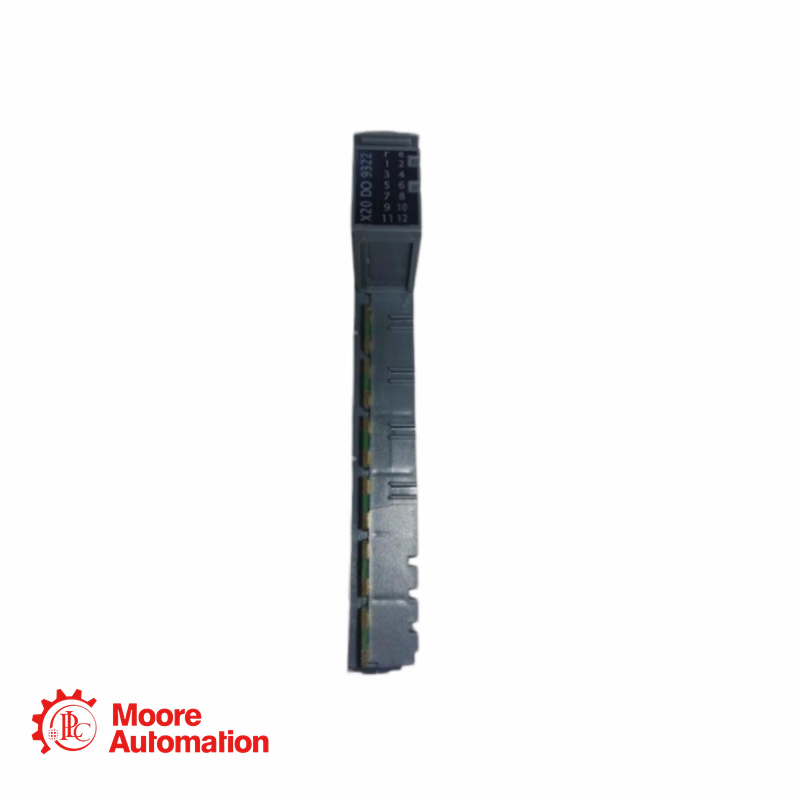

B&R X20DO9322 12-Kanal 24VDC Digitalausgangsmodul

Sichern Sie sich Ihren Extra-Rabatt: Kontaktieren Sie Nina Lan aus dem Vertrieb für weitere Informationen.

E-Mail：sales8@askplc.com

Mobil (WhatsApp)：+86 18030235312

Das B&R X20DO9322 ist ein kompaktes digitales Ausgangsmodul für die Automatisierungsplattform X20. Es bietet zwölf 24-VDC-Ausgänge mit je 0,5 A und einem Gesamtnennstrom von 6 A. Ein-Draht-Anschlüsse ermöglichen eine vereinfachte Feldverdrahtung, während die Ausgangsdiagnose Kurzschlüsse, Überlastungen, fehlende I/O-Spannung und externe Spannungen überwacht. Integrierte thermische Abschaltung, Freilaufdioden für induktive Lasten, schnelles Schalten und eine effektive Bus-Isolation von 500 Veff gewährleisten die zuverlässige Ansteuerung von Ventilen, Relais, Anzeigen und Aktoren.

Technische Spezifikation für X20DO9322

Marke

B&R Automation

Nennspannung

24 V Gleichstrom

Produktserie

X20

Schaltspannung

24 VDC, -15 % / +20 %

Produktmodell

X20DO9322

Nennausgangsstrom

0,5 A pro Kanal

Produkttyp

12-Kanal-Digitalausgangsmodul

Gesamtnennstrom

6 A

Ausgangskanäle

12 digitale Ausgänge

Schaltleistung

<300 µs Ein-/Ausschaltverzögerung; max. 500 Hz bei ohmscher Last

Häufig gestellte Fragen

Frage 1: Was bedeutet „Quellenausgang“ bei der Verdrahtung des X20DO9322?
A: Das Modul liefert 24 V Gleichspannung an die Last, sobald ein Ausgang aktiviert wird. Die Feldverdrahtung muss den Anforderungen der Spannungsversorgung und des Ausgangs entsprechen.

Frage 2: Wie erkennt das Modul Ausgabefehler?
A: Jeder Kanal überwacht Kurzschlüsse, Überlastungen, fehlende I/O-Spannung und extern angelegte Spannungen. Der Fehlerstatus wird über LEDs und Softwarediagnose angezeigt.

Frage 3: Kann der X20DO9322 Magnetspulen oder andere induktive Lasten schalten?
A: Ja. Es enthält interne Freilaufdioden, aber die Schaltfrequenz muss den induktiven Lastgrenzen im Datenblatt entsprechen.

Frage 4: Was passiert bei einer Umgebungstemperatur über 55 °C?
A: Der maximale Ausgangsstrom muss bei Temperaturen über 55°C von 0,5 A auf 0,35 A pro Kanal reduziert werden.
