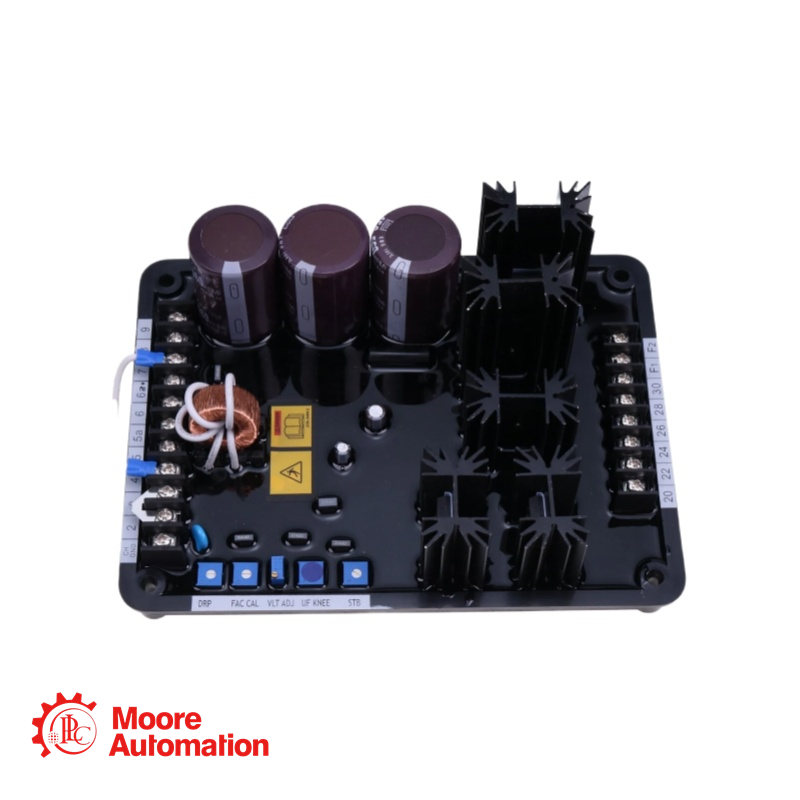

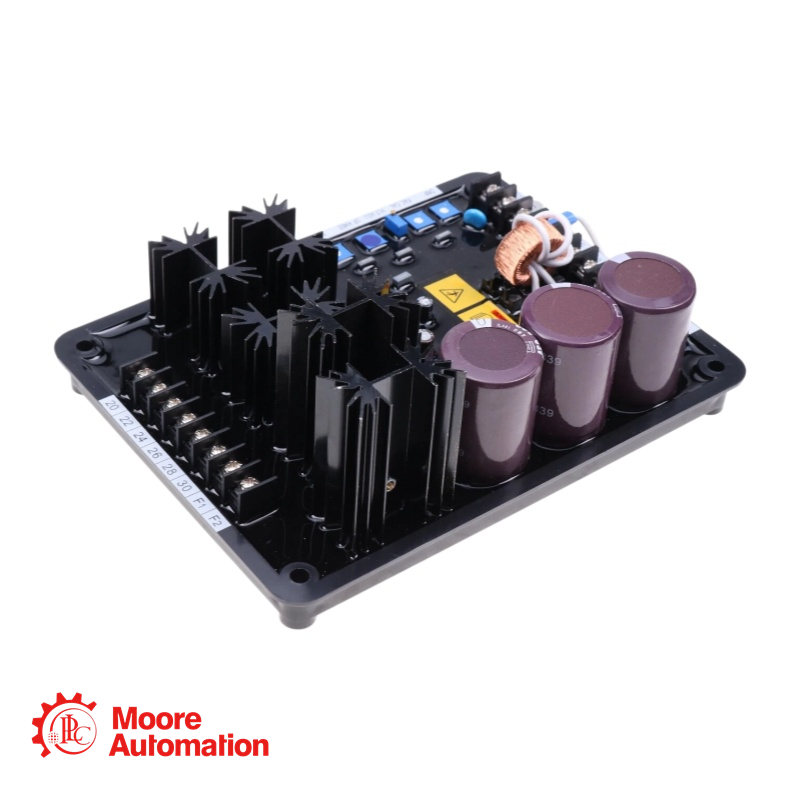

BASLER AVC63-12A1 automatischer Spannungsregler

Der Basler AVC63-12A1 ist ein elektronischer, automatischer Spannungsregler (AVR) für bürstenlose Synchrongeneratoren. Er regelt die Generatorausgangsspannung, indem er die Spannung erfasst, in ein Gleichspannungssignal umwandelt und mit einem Referenzwert vergleicht. Der AVC63-12A1 bietet ein- oder dreiphasige Spannungserfassung, Frequenzkompensation mit wählbarer Flankensteilheit, Übererregungsabschaltung mit inverser Zeit, Spannungsaufbau aus Restspannung und einen Zubehöreingang zur Kompatibilität mit Blindleistungs-/Leistungsfaktorkorrekturreglern oder Erregungsbegrenzern. Er eignet sich ideal für industrielle Stromaggregate, die eine zuverlässige und präzise Spannungsregelung erfordern.

F: Benötigt der AVC63-12A1 eine externe Stromquelle zum Spannungsaufbau?

A: Nein. Es baut die Spannung automatisch aus der Restgeneratorspannung ab 6 V AC auf. Reicht die Restspannung nicht aus, kann eine Feldblitzzündung erfolgen.

F: Kann ich die Spannung per Fernsteuerung einstellen?

A: Ja. Entfernen Sie die Brücke zwischen den Klemmen 4 und 7, schließen Sie ein 10 kΩ-Potentiometer an die Klemmen 6a und 7 an und drehen Sie den VLT ADJ-Regler an der Vorderseite ganz im Uhrzeigersinn.

F: Was soll ich tun, wenn sich die Generatorspannung nicht aufbaut?

A: Zuerst das Feld (bei ruhendem Generator) mit ≤24 V Gleichspannung und einem Strombegrenzungswiderstand kurzzeitig beaufschlagen. Anschließend die Stromzufuhr für eine Minute unterbrechen, um die Übererregungsschaltung zurückzusetzen.
