Beschreibung

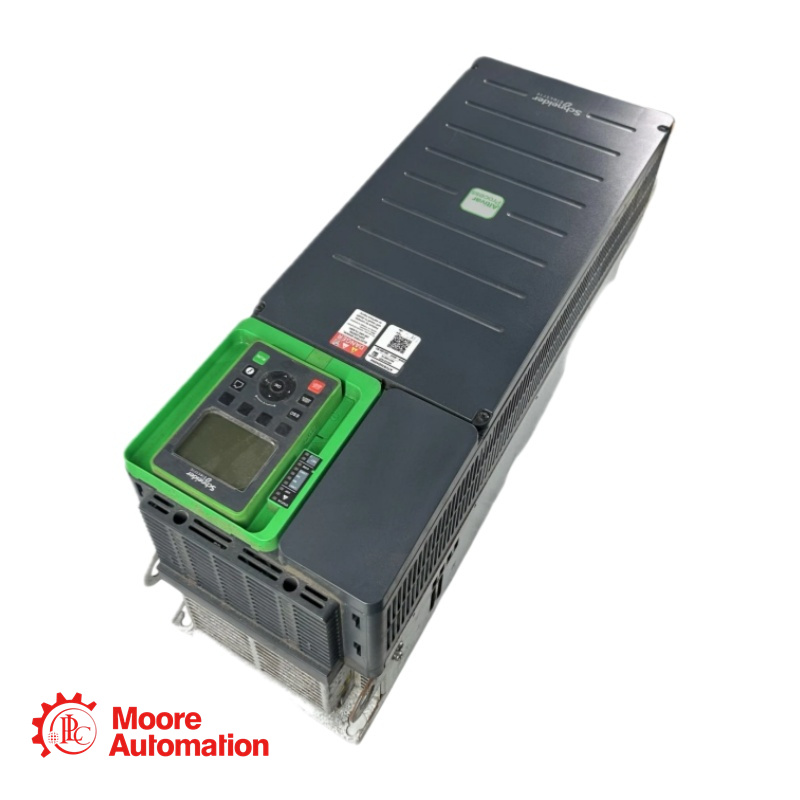

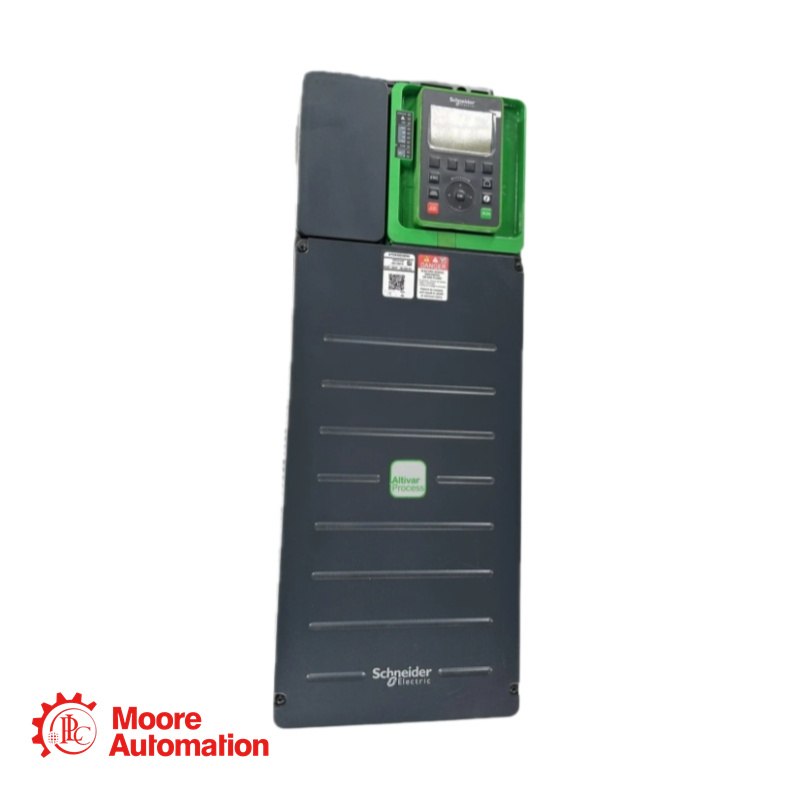

• Der ATV930D45N4 ist ein 45-kW-Frequenzumrichter (400/480 V) aus der Altivar Process ATV900-Serie. Er verfügt über eine integrierte Bremseinheit und ist nach Schutzart IP21 geschützt. Zu seinen fortschrittlichen Ein-/Ausgängen zählen 10 diskrete Eingänge, 3 analoge Eingänge, 2 diskrete Ausgänge, 2 analoge Ausgänge und 3 Relaisausgänge. Umfassende Sicherheitsfunktionen wie Safe Torque Off (STO) sind ebenfalls vorhanden. Das Gerät ist für die Wandmontage vorgesehen und muss zur optimalen Kühlung vertikal (±10°) installiert werden. Dabei sind bestimmte Freiraumanforderungen zu beachten (≥100 mm oben/unten, ≥10 mm seitlich).

Spezifikation

●Produktname: ATV930D45N4 Drehzahlregler
●Serie: ATV930
●Nennleistung: 45 kW
●Spannung: 400/480 V
●Analoge Eingänge: 3 (AI1, AI2, AI3): 0-10 V DC oder 0/4-20 mA, 12-Bit-Auflösung
●Verlustleistung: 121 W (natürliche Konvektion) / 943 W (erzwungene Konvektion) bei 380 V, 4 kHz
●Kühlluftvolumen: 240 m³/h
●Relative Luftfeuchtigkeit: 5…95 % ohne Kondensation

Anwendung

Der ATV930D45N4 wird häufig verwendet in:

Lebensmittel- und Getränkeverarbeitung: Mischer, Förderband, Zerkleinerer

Heben: Prozesskran

Marine: Schubdüse, Winde

Materialbearbeitung (Holz, Keramik, Stein, PVC, Metall): Presse, Extruder

Bergbau, Mineralien & Metalle: Sonstige Anwendungen

Häufig gestellte Fragen zu ATV930D45N4

• Frage 1: Welche Montageabstände sind für den ATV930D45N4 erforderlich?

A: Sie müssen oberhalb und unterhalb des Laufwerks mindestens 100 mm Freiraum lassen und seitlich mindestens 10 mm. Das Gerät muss vertikal (±10°) montiert werden.

• Frage 2: Kann das Laufwerk nebeneinander mit anderen Laufwerken montiert werden?

A: Ja, aber nur für die IP20-Konfiguration und mit maximal zwei nebeneinander montierten Laufwerken. Dies wird als „Montagetyp B: Nebeneinander IP20“ bezeichnet.

• Frage 3: Was ist die maximale Betriebshöhe für diesen Antrieb ohne Leistungsreduzierung?

A: Der Antrieb kann bis zu einer Höhe von 1000 Metern ohne Leistungsreduzierung betrieben werden. Zwischen 1000 und 4800 Metern muss der Strom um 1 % pro 100 Meter reduziert werden.

• Frage 4: Welche Nennwerte hat das Fehlerrelais (R1)?

A: Das Fehlerrelais R1 ist als Öffner/Schließer konfigurierbar. Sein maximaler Schaltstrom beträgt 3 A bei 250 V AC (ohmsche Last) bzw. 3 A bei 30 V DC (ohmsche Last). Bei induktiven Lasten beträgt er 2 A bei 250 V AC bzw. 2 A bei 30 V DC. Der minimale Schaltstrom beträgt 5 mA bei 24 V DC.
