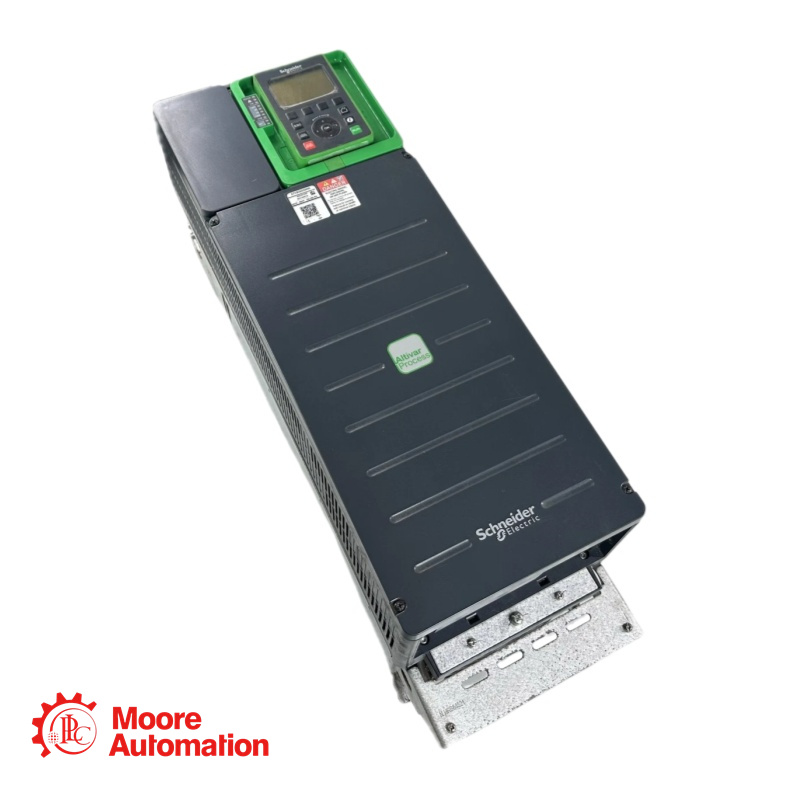

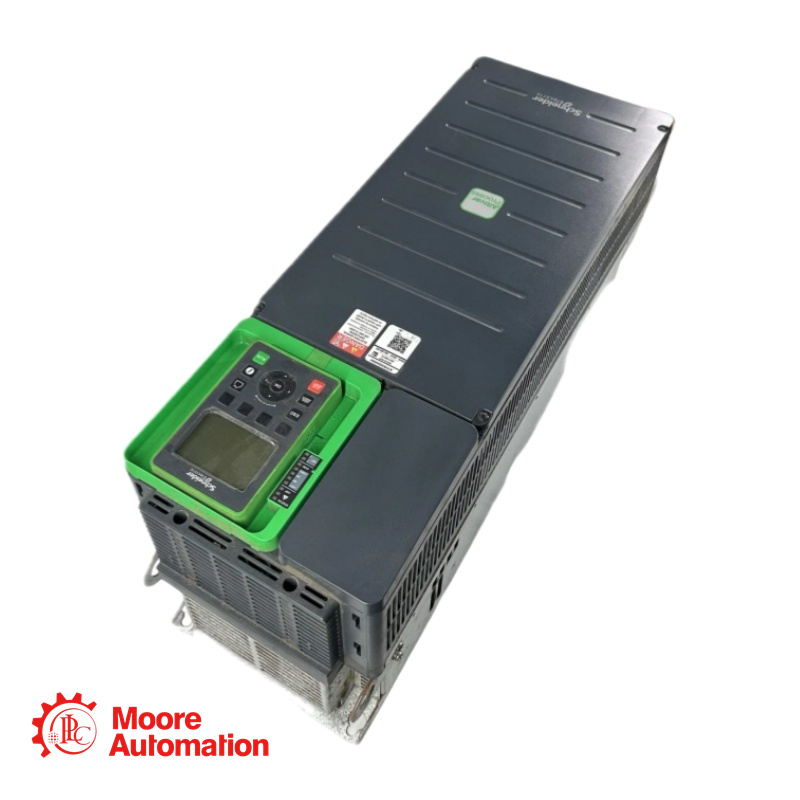

ATV930D45N4 Schneider Drehzahlregler

🔹Kurzübersicht

Kurzbeschreibung

Dieser Altivar-Prozess ATV930D45N4 Der Frequenzumrichter kann dreiphasige Synchron- und Asynchronmotoren antreiben. Er eignet sich für Motoren mit einer Nennleistung bis 45 kW/60 PS für Anwendungen mit geringer Überlast (bis zu 120 %) und für Motoren mit einer Nennleistung bis 37 kW/50 PS für Anwendungen mit hoher Überlast (bis zu 150 %). Er arbeitet mit einer Nennspannung von 380 V bis 480 V AC. Dieser Frequenzumrichter (FU) ist speziell für industrielle Prozesse konzipiert und findet Anwendung in den Marktsegmenten Öl und Gas, Bergbau, Mineralien und Metalle, Lebensmittel und Getränke sowie Wasser und Abwasser. Er bietet hohe Motorleistung für jeden Motortyp und die vollständige Steuerung jeglicher Kupplungsarten in Master/Slave-Anwendungen. Netzwerkdienste gewährleisten die Betriebskontinuität auch bei Verbindungsunterbrechungen. Webserver und Datenprotokollierung reduzieren Ausfallzeiten durch schnelle Fehlerbehebung und vorbeugende Wartung. Die fortschrittliche Konnektivität, einschließlich EtherNet/IP und Modbus TCP, ermöglicht die tiefe Integration in Automatisierungsarchitekturen. Es ist für die Montage in vertikaler Position (+/- 10°) an einer Wand ausgelegt.

Highlights

Integrierte Bremseinheit: Eingebauter Bremstransistor für dynamische Bremsanwendungen.
Erweiterte Konnektivität: Integrierte LEDs zur Anzeige des Kommunikationsstatus und Kompatibilität mit modularen Kommunikationskarten.
Funktionale Sicherheit: Integrierte STO-Eingänge (STOA, STOB) gemäß SIL-Standards.
Robuste Beständigkeit gegenüber Umwelteinflüssen: Zertifiziert für 3C3 (chemische) und 3S3 (Staub) Umgebungen gemäß EN/IEC 60721-3-3.
Anwendungsflexibilität: Vorkonfiguriert und optimiert für spezifische Segmente des Industriemaschinenbaus

🔹Wichtige technische Daten

Relative symmetrische Netzspannungstoleranz: 10 %
Relative Toleranz der Netzwerkfrequenz für symmetrische Netze: 5 %
Nennausgangsstrom: 88,0 A
Motorleistung: 45,0 kW im Normalbetrieb
37,0 kW für schwere Beanspruchung
Anzahl der Adressen: 1…247 für Modbus-Seriell
Anzahl diskreter Eingänge: 10
Anzahl diskreter Ausgänge: 2
Analogeingang Nummer: 3
Analogausgang Nummer: 2
Relaisausgangsnummer: 3
Maximale Ausgangsfrequenz: 599 Hz

🔹Anwendungsgebiete

Lebensmittel- und Getränkeverarbeitung: Mischer, Förderband, Zerkleinerer
Heben: Prozesskran
Marine: Bugstrahlruder, Winde
Materialbearbeitung (Holz, Keramik, Stein, PVC, Metall): Presse, Extruder
Abbau von Mineralien und Metallen:
Andere Anwendung
Öl und Gas: Bohranlage, Exzenterschneckenpumpe, Gestängepumpe, Austauschpumpe, Regasifizierungskompressor, Separator
Andere Anwendung
Wasser und Abwasser: Abscheider
