Beschreibung

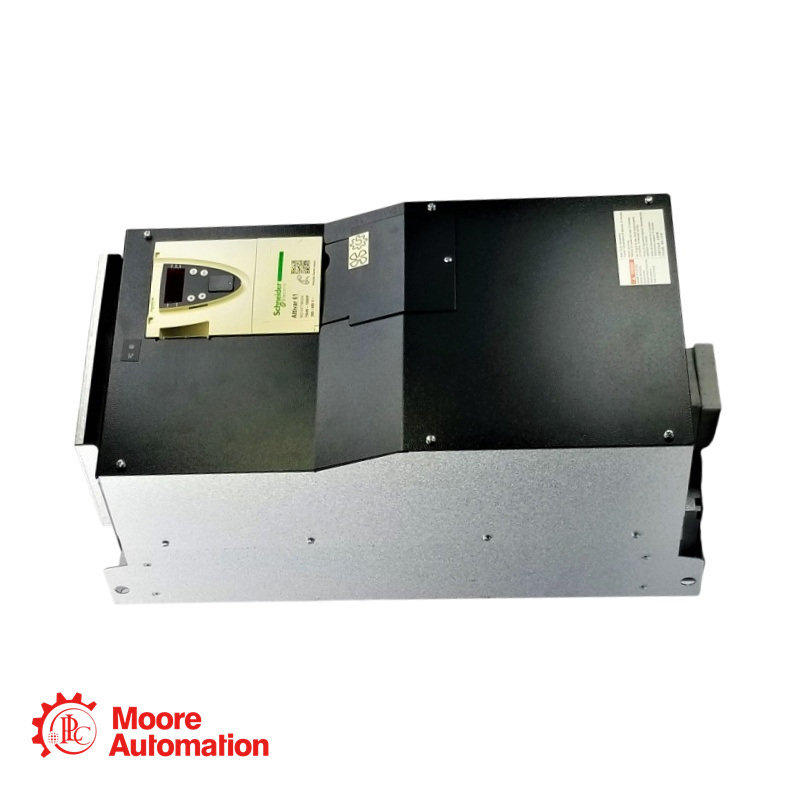

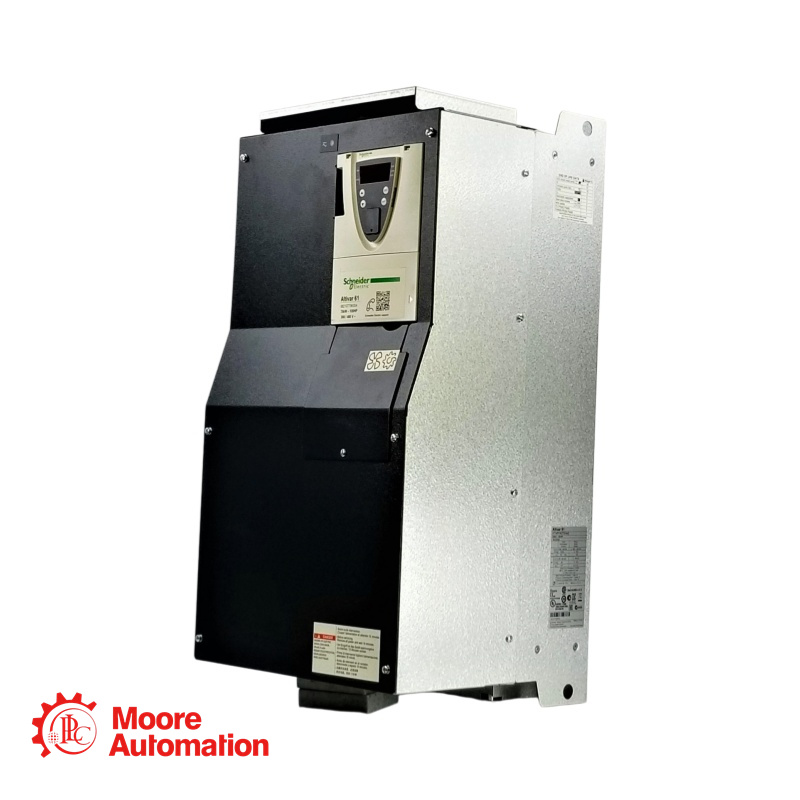

• Der Schneider Electric Altivar 61 ATV61HD75N4 ist ein 75 kW (100 PS) Drehzahlumrichter aus der Serie Altivar 61, der für Pumpen- und Lüftungsmaschinen (Ventilatoren, Pumpen, Kompressoren) in Industrie- und Gebäudeanwendungen entwickelt wurde.

• Sensorlose Flussvektorregelung für Asynchronmotoren und sensorlose Vektorregelung für Synchronmotoren, die ein hohes Drehmoment und eine präzise Drehzahlregelung ohne Rückkopplungseinrichtungen ermöglichen.

Spezifikation

●Produkttyp: Drehzahlregler
●Motorleistung: 75 kW / 100 PS (3-phasig, 380...480 V)
●Versorgungsspannung: 380...480 V (-15 % / +10 %)
●Anzahl der Phasen: 3 Phasen
●Leitungsstrom: 167 A bei 380 V / 137 A bei 480 V
●Scheinleistung: 109,9 kVA bei 380 V
●Maximaler potenzieller Leitungsstrom: 22 kA
●Nennschaltfrequenz: 12 kHz
●Schaltfrequenzbereich: 1…16 kHz (12…16 kHz mit Frequenzreduzierung)
●Maximaler Einschaltstrom: 192 A für 60 Sekunden
●Betriebstemperatur: -10…50 °C (ohne Leistungsreduzierung), 50…60 °C (mit Leistungsreduzierung)
●Lagertemperatur: -25...70 °C

Anwendung

Der ATV61HD75N4 wird häufig verwendet in:

Pumpen: Kreiselpumpen, Druckerhöhungspumpen, Umwälzpumpen, Bewässerungssysteme

Belüftung: Industrielüfter, Gebläse, HLK-Anlagen, Abluftventilatoren, Kühltürme

Luftaufbereitung: Lüftungsanlagen (AHU), Kompressoren

Schaltanlagensteuerung: Lokale oder Fernsteuerung von Leistungsschaltern, Trennschaltern und Erdungsschaltern.

Industriemaschinen: Förderbänder (leichte Beanspruchung), Mischer (konstantes Drehmoment mit Leistungsreduzierung)

Häufig gestellte Fragen zu ATV61HD75N4

• Frage 1: Worin besteht der Unterschied zwischen Altivar 61 und Altivar 71?

A:Der Altivar 61 ist für Anwendungen mit variablem Drehmoment (quadratisch) wie Pumpen und Ventilatoren optimiert, während der Altivar 71 für Anwendungen mit konstantem Drehmoment wie Förderbänder, Extruder und Hebezeuge ausgelegt ist. Der ATV61 verfügt über energiesparende Algorithmen speziell für Zentrifugallasten.

• Frage 2: Kann der ATV61HD75N4 mit einem Synchronmotor verwendet werden?

A: Ja. Es unterstützt die sensorlose Vektorregelung für Synchronmotoren (Permanentmagnetmotoren) ohne Rückkopplungsgeber.

• Q3: Was ist die Funktion „Stromabschaltung“?

A: Die Stromabschaltfunktion (PWR-Anschluss) ist eine Sicherheitsfunktion mit sicherem Drehmomentabschaltmechanismus (STO), die die Stromzufuhr zum Motor unterbricht, ohne die Stromversorgung des Steuerteils des Antriebs zu unterbrechen.

• Q4: Was geschieht bei einer Betriebstemperatur oberhalb von 50 °C?

A: Oberhalb von 50 °C muss der Antrieb leistungsmäßig reduziert werden (Stromreduzierung). Ein Betrieb bis 60 °C ist mit entsprechender Leistungsreduzierung möglich. Für eine ausreichende Kühlung wird oberhalb von 50 °C ein Lüfterkit für die Steuereinheit empfohlen.
