Z-ME-KZ-PS Digitaler Positionsregler

Der Z-ME-KZ-PS Es handelt sich um einen digitalen Regler mit geschlossenem Regelkreis, der speziell für Kunststoffspritzgießmaschinen entwickelt wurde. Er regelt Geschwindigkeit und Kraft/Druck in geschlossenen Regelkreisen anhand von Echtzeit-Befehlen (analog oder über Feldbus) der Maschinensteuerung. Der Regler empfängt Positions- und Druckrückmeldesignale und generiert ein Referenzsignal für das Proportionalventil, das den Hydraulikfluss zum Einspritzaktuator steuert.

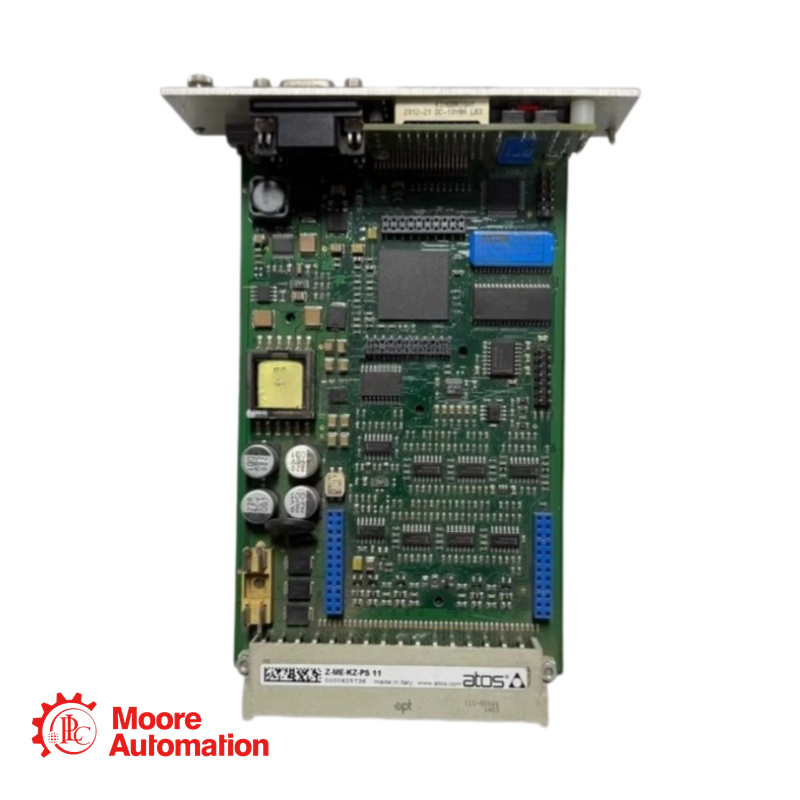

Der Controller unterstützt verschiedene Positionsaufnehmer (SSI, Inkrementalgeber, Potentiometer, analog) und Druckaufnehmereingänge. Er ist im Eurocard-Format (DIN 41494) untergebracht und verfügt über eine Frontplatte mit 4-stelliger Anzeige, Funktionstasten, Status-LEDs, Testpunkten und Kommunikationsschnittstellen für Konfiguration und Diagnose.

Z-ME-KZ-PS DETAILS

Modell: Z-ME-KZ-PS/Gl
Stromversorgung: +24 Vcc (20-32 Vrms gleichgerichtet/gefiltert, max. Restwelligkeit 10 %)
Maximale Leistungsaufnahme: 10 W
Eingänge des Positionsaufnehmers: SSI, Inkrementalgeber, Potentiometer, Analog
Druckmessumformer-Eingänge: Analog (Spannung oder Strom), 2 Kanäle
Analogeingänge: ±10 V (Ri > 100 kΩ) oder 0-20 mA (Ri) < 500 Ω)
Analogausgänge: ±10 V bei max. 10 mA oder 0–20 mA bei max. 500 Ω
Digitale Eingänge: 8 Kanäle, 0–5 V AUS, 16–24 V EIN, Ri > 10 kΩ
Digitale Ausgänge: 7 Kanäle, 0–24 V bei max. 30 mA
Eingangsfreigabe: 0–5 V AUS, 16–24 V EIN, Ri > 10 kΩ
Fehlerausgang: 0-24 V bei max. 50 mA (0 V = Fehler, 24 V = normal)

Z-ME-KZ-PS

Häufig gestellte Fragen (FAQ)

Q: Wozu dient das Z-ME-KZ-PS?
A: Es handelt sich um eine Regelungseinrichtung für Kunststoffspritzgießmaschinen. Sie steuert die Einspritzgeschwindigkeit, den Nachdruck, den Gegendruck und die Dekompressionsphasen.

Q: Welche Arten von Positionssensoren wird unterstützt?
A: Es unterstützt SSI (serielle synchrone Schnittstelle), Inkrementalgeber, Potentiometer und analoge Positionssensoren (Spannung oder Strom). Der Eingangstyp ist per Software wählbar.

Q: Wie viele Druckaufnehmer können angeschlossen werden?
A: Für die abwechselnde Positions-/Kraftregelung können bis zu zwei Ferndruckaufnehmer angeschlossen werden. Für die Positions-/Druckregelung ist ein Aufnehmer ausreichend.

Q: Welche Kommunikationsmöglichkeiten stehen zur Verfügung?
A: Standard: Serielle RS232-Schnittstelle (Frontplatte) zur Konfiguration mit der Atos Z-SW-Software
BP-Option: PROFIBUS DP (Frontplatte) für Feldbuskommunikation
BC-Option: CANopen (hinterer Anschluss) für Feldbuskommunikation

Q: Wie ist der Regler konfiguriert und abgestimmt?
A: Konfiguration und Feinabstimmung erfolgen über die serielle RS232-Schnittstelle mithilfe der Programmiersoftware Atos Z-SW. Zu den Parametern gehören PID-Dynamik, Skalierung, Grenzwerte, digitale I/O-Konfiguration und Fehlerbehandlung.

Q: Welches Netzteil wird für diesen Controller empfohlen?
A: Es wird eine stabilisierte oder gleichgerichtete/gefilterte 24-V-Gleichstromversorgung benötigt. Bei gleichgerichteten Versorgungen sind mindestens 10.000 μF/40 V für einphasige bzw. 4.700 μF/40 V für dreiphasige Gleichrichter vorzusehen.
