 /ABB TU508-ETH B8 1SAP214000R0001 Ethernet-Kommunikationsschnittstellen-Terminaleinheit

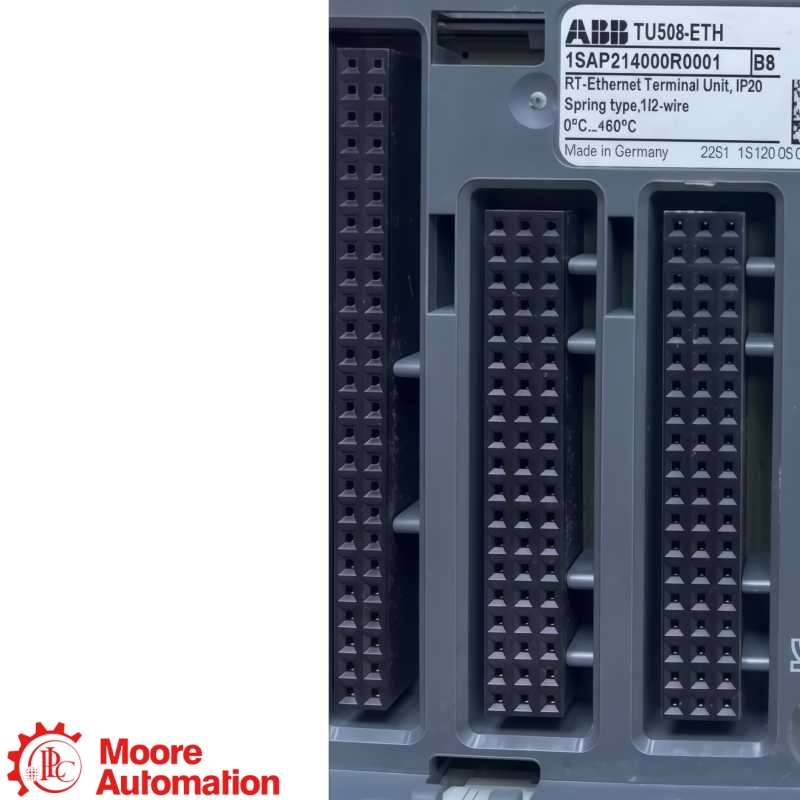

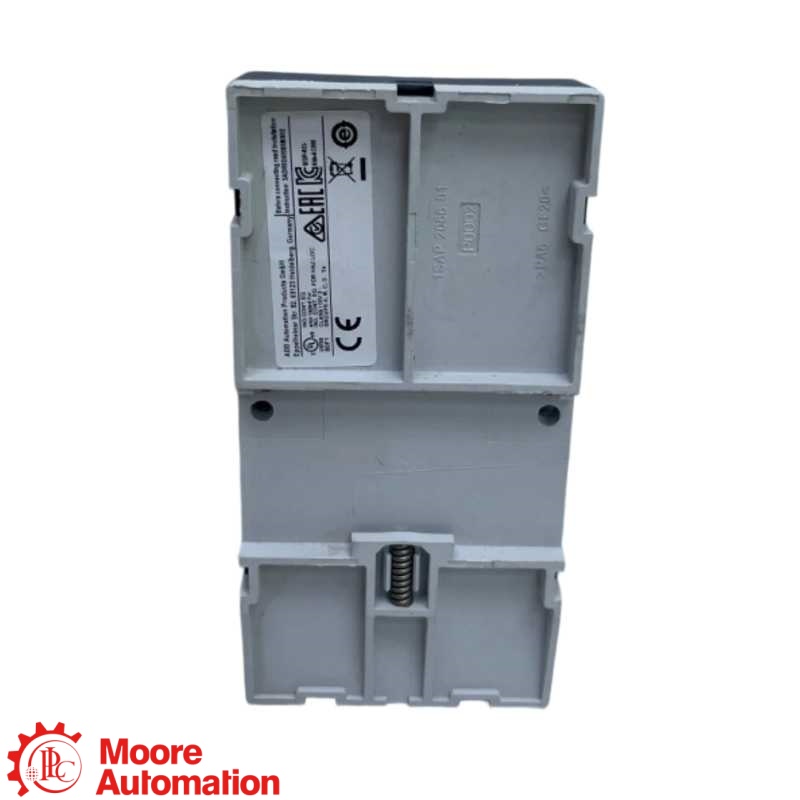

ABB TU508-ETH B8 1SAP214000R0001 Ethernet-Kommunikationsschnittstellen-Terminaleinheit
ABB TU508-ETH B8 1SAP214000R0001 Ethernet-Kommunikationsschnittstellen-Terminaleinheit
ABB TU508-ETH B8 1SAP214000R0001 Ethernet-Kommunikationsschnittstellen-Terminaleinheit

ABB TU508-ETH B8 1SAP214000R0001 Ethernet-Kommunikationsschnittstellen-Terminaleinheit

ABB AC500-System · Ethernet-Kommunikationsterminal

TU508-ETH B8 1SAP214000R0001

Der TU508-ETH B8 1SAP214000R0001 Es handelt sich um eine ABB-Anschlusseinheit für Ethernet-Kommunikationsschnittstellenmodule. Sie bietet 24-V-DC-Federklemmenanschlüsse, zwei 8-polige RJ45-Netzwerkanschlüsse und Kapazität für bis zu 24 E/A-Kanäle, abhängig vom eingesetzten CI5xx-Modul.

PRODUKTTYPEthernet-Terminaleinheit
PLATTFORMABB AC500-System
NETZWERK2 × RJ45
E/A-KAPAZITÄTMAX. 24 KANÄLE
HERSTELLERABB
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ISO-ZERTIFIZIERUNGISO-zertifiziertes Produkt
ÜBERPRÜFUNG● Produktfotos und -videos werden auf Anfrage bereitgestellt.
ANGEBOT ANFORDERN
Jetzt anfragen
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
ABB ● Ethernet-Kommunikationsendgerät
ABB AC500 Ethernet-Terminaleinheit

TU508-ETH B8 1SAP214000R0001

Ethernet-Kommunikationsterminaleinheit

Max. 24 Kanäle

Modulrolle
TU508-ETH B8 1SAP214000R0001 Es handelt sich um eine ABB-Anschlusseinheit für Ethernet-Kommunikationsschnittstellenmodule. Sie bietet Federklemmen-Feldanschlüsse und zwei RJ45-Netzwerkanschlüsse; passend zum eingesetzten CI5xx-Kommunikationsschnittstellenmodul und der Verdrahtung.
KONFIGURATIONSANMERKUNG
Für TU508-ETH B8 1SAP214000R0001Bitte bestätigen Sie vor dem Austausch die Bestellnummer 1SAP214000R0001, die 24 V DC-Versorgung, die Federklemmenverdrahtung, die Kompatibilität mit dem CI5xx-Modul, die RJ45-Anschlüsse und die E/A-Gruppenzuordnung.
👩‍💼
SIE WOLLEN DEN BESTEN PREIS?
Frida
Vertriebsleiter 🏆
E-MAILsales5@mooreplc.com WhatsApp+86 153 5940 8275
AUFSCHLUSS DER BESTELLNUMMER

Wie die Referenz TU508-ETH B8 1SAP214000R0001 strukturiert ist

TU508
Terminal-EinheitenfamilieEthernet-Kommunikationsschnittstellenmodule
ETH B8
Kommunikation / KennzeichnungEthernet · B8-Kennzeichnung
1SAP214000R0001
Exakte ABB-Bestellnummer24 V Gleichstrom · Federklemmen
HERSTELLER-REFERENZMERKMALE

Technische Spezifikationen

ABB AC500 ↗
TU508-ETH B8 1SAP214000R0001 Ethernet-Kommunikationsterminaleinheit

Technische Daten auf einen Blick

Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.

MODELLTU508-ETH B8 1SAP214000R0001
SYSTEMABB AC500
Netzwerkanschlüsse2 × RJ45
E/A-KAPAZITÄTMax. 24 Kanäle
Im ABB Hardware Manual 3ADR010278 wird TU508-ETH B8 1SAP214000R0001 als 24 V DC Federklemmeneinheit für Ethernet-Kommunikationsschnittstellenmodule identifiziert.
Offizielle Produktverifizierung Verifizieren TU508-ETH B8 1SAP214000R0001, das eingesetzte CI5xx-Modul, 24 V DC-Versorgung, E/A-Gruppenzuordnung, RJ45-Netzwerkkabel und Anschlussverdrahtung vor der Bestellung.
ALLGEMEINE INFORMATIONEN −
MarkeABB
TeilenummerTU508-ETH B8 1SAP214000R0001
ProduktartEthernet-Kommunikationsterminaleinheit
ProduktfamilieABB AC500
ModellstatusExakte ABB-Bestellnummer
PlattformABB AC500
ETHERNET & BESTELLUNG ＋
Kommunikation / KennzeichnungEthernet
Offizieller Bestellcode1SAP214000R0001
Aktueller ErsatzPassen Sie das installierte CI5xx-Kommunikationsschnittstellenmodul an.
E/A-KAPAZITÄT & LEISTUNG ＋
Netzwerkanschlüsse2 × RJ45, 8-polig
E/A-KapazitätMax. 24 Kanäle in 3 Gruppen mit jeweils maximal 8
Stromversorgung24 V Gleichstrom
Maximal zulässiger Strom10 A über UP, UP3 und ZP
DokumentationABB Hardware-Handbuch 3ADR010278
INSTALLATION & KOMPATIBILITÄT ＋
Referenz: Prüfen Sie, ob das CI5xx-Modul eingesetzt ist, ob die Montage auf einer geerdeten DIN-Schiene oder an der Wand erfolgt, ob eine 24-V-Gleichstromversorgung vorhanden ist, ob die Netzwerkverkabelung korrekt ist und ob die Feldklemmen korrekt zugeordnet sind.
Quelle: ABB Hardware Manual 3ADR010278, Abschnitt TU507-ETH und TU508-ETH.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Was ist TU508-ETH B8 1SAP214000R0001 Wozu wird es verwendet?＋

TU508-ETH B8 1SAP214000R0001 Es handelt sich um eine Anschlusseinheit für ABB Ethernet-Kommunikationsschnittstellenmodule. Sie stellt Stromversorgungs-, Feldanschluss- und Netzwerkverbindungen für das eingesetzte CI5xx-Modul bereit.

Was ist der offizielle Bestellcode für TU508-ETH B8 1SAP214000R0001?＋

TU508-ETH B8 1SAP214000R0001 Verwendet den ABB-Bestellcode 1SAP214000R0001; TU508-ETH B8 kennzeichnet die Ethernet-Federklemmenversion.

Welche Stromversorgung und Stromstärke gelten für TU508-ETH B8 1SAP214000R0001?＋

TU508-ETH B8 1SAP214000R0001 ist für 24 V Gleichstrom ausgelegt. Der maximal zulässige Gesamtstrom beträgt 10 A über die Versorgungsklemmen UP, UP3 und ZP.

Welche Netzwerkanschlüsse haben TU508-ETH B8 1SAP214000R0001 bieten?＋

TU508-ETH B8 1SAP214000R0001 Es verfügt über zwei 8-polige RJ45-Anschlüsse. Der Ethernet-Betrieb erfolgt je nach eingesetztem CI5xx-Modul als 10/100Base-TX oder 100Base-TX.

Wie viele E/A-Kanäle können TU508-ETH B8 1SAP214000R0001 Unterstützung?＋

TU508-ETH B8 1SAP214000R0001 Unterstützt bis zu 24 E/A-Kanäle, die in drei Gruppen mit jeweils bis zu acht Kanälen angeordnet sind; die Zuordnung wird durch das eingesetzte Ethernet-Kommunikationsmodul definiert.

Wie sollte TU508-ETH B8 1SAP214000R0001 müssen sie montiert und geerdet werden?＋

TU508-ETH B8 1SAP214000R0001 Kann horizontal oder vertikal montiert und über eine geerdete DIN-Schiene oder mittels Schrauben zur Wandmontage geerdet werden.

Welche Informationen sollten bei der Bestellung angegeben werden? TU508-ETH B8 1SAP214000R0001?＋

Für TU508-ETH B8 1SAP214000R0001Bitte geben Sie die vollständige Bestellnummer, das eingesetzte CI5xx-Modul, die Menge, die 24-V-DC-Verkabelung, die RJ45-Netzwerkanordnung, die E/A-Gruppenzuordnung und die Montagedetails an.

KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Überprüfen Sie Ihre Konfiguration mit Frida.

Bitte teilen Sie uns die vollständige Bestellnummer und die Anwendungsdetails mit, damit wir Kompatibilität, Verfügbarkeit und Lieferzeit prüfen können.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
DATENBLATT

Produktinformationen für
TU508-ETH B8 1SAP214000R0001

Offizieller Herstellerreferenzstatus für ABB TU508-ETH B8 1SAP214000R0001.

ABB AC500 Hardware-Handbuch

Das ABB Hardware-Handbuch 3ADR010278 dokumentiert die Terminaleinheiten TU507-ETH und TU508-ETH, einschließlich E/A-Kapazität, RJ45-Anschlüsse, 24 V DC-Versorgung, Strombegrenzungen, Montage und Erdung.

OFFIZIELLES HARDWARE-HANDBUCH ↗

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Senden Sie bitte das vollständige Modell, die Menge und Ihre technische oder kaufmännische Frage.

Die technischen Angaben auf dieser Seite basieren auf dem ABB Hardware-Handbuch 3ADR010278 für TU507-ETH und TU508-ETH.

ABB AC500 PRODUKTBEZIEHUNG

Wie TU508-ETH B8 1SAP214000R0001 in das ABB AC500-System passt

ABB ist die Marke; ABB AC500-System ist die Produktfamilie; und TU508-ETH B8 1SAP214000R0001 Es handelt sich um eine ABB-Terminaleinheit für Ethernet-Kommunikationsschnittstellenmodule, identifiziert durch die genaue Bestellnummer 1SAP214000R0001.

ABB · MARKE
ABB AC500-SystemEthernet-Kommunikationsterminaleinheit
SYSTEMROLLE

Ethernet-Kommunikationsterminaleinheit

Bietet 24 V Gleichstromversorgung und Federklemmenanschlüsse für das eingesetzte CI5xx Ethernet-Kommunikationsschnittstellenmodul.

E/A-KAPAZITÄT

Max. 24 Kanäle

Das eingesetzte Ethernet-Kommunikationsmodul stellt drei Gruppen von bis zu acht E/A-Kanälen bereit.

NETZWERK & STROM

2 × RJ45 · 24 V DC

Vor dem Austausch das eingesetzte CI5xx-Modul, die 24-V-Gleichstromversorgung, die RJ45-Verkabelung und die Federklemmenbelegung aufeinander abstimmen.

Systembeziehung: Überprüfen Sie den Auftragscode 1SAP214000R0001, das eingesetzte CI5xx-Modul, die Stromverdrahtung, das RJ45-Netzwerk und die E/A-Gruppenzuordnung.
ANWENDUNGSBEREICHE

Anwendungs-Mindmap für TU508-ETH B8 1SAP214000R0001

Ethernet-SchnittstellenintegrationVerbinden Sie ein kompatibles CI5xx-Modul mit der AC500-Ethernet-Architektur.
Feld-E/A-VerteilungWeisen Sie bis zu 24 E/A-Kanäle in drei Gruppen mit jeweils bis zu acht Kanälen zu.
ANTRAGSZENTRUM TU508-ETH B8 1SAP214000R0001 24-V-DC-Federklemmeneinheit für Ethernet-Kommunikationsmodule
NetzwerkverbindungenVerwenden Sie zwei 8-polige RJ45-Anschlüsse mit dem vom eingesetzten CI5xx-Modul unterstützten Ethernet-Modus.
InstallationsübereinstimmungVor dem Austausch prüfen Sie bitte, ob die Montage auf DIN-Schiene oder an der Wand geerdet ist, ob die Versorgungsanschlüsse, das CI5xx-Modul und die Feldverdrahtung korrekt angeschlossen sind.
