/ABB TA25DU-1.8M 1SAZ211201R2025 Thermisches Überlastrelais
ABB TA25DU-1.8M 1SAZ211201R2025 Thermisches Überlastrelais
ABB TA25DU-1.8M 1SAZ211201R2025 Thermisches Überlastrelais
ABB TA25DU-1.8M 1SAZ211201R2025 Thermisches Überlastrelais

ABB TA25DU-1.8M 1SAZ211201R2025 Thermisches Überlastrelais

PRODUKTREFERENZÜBERPRÜFUNG

TA25DU-1,8M

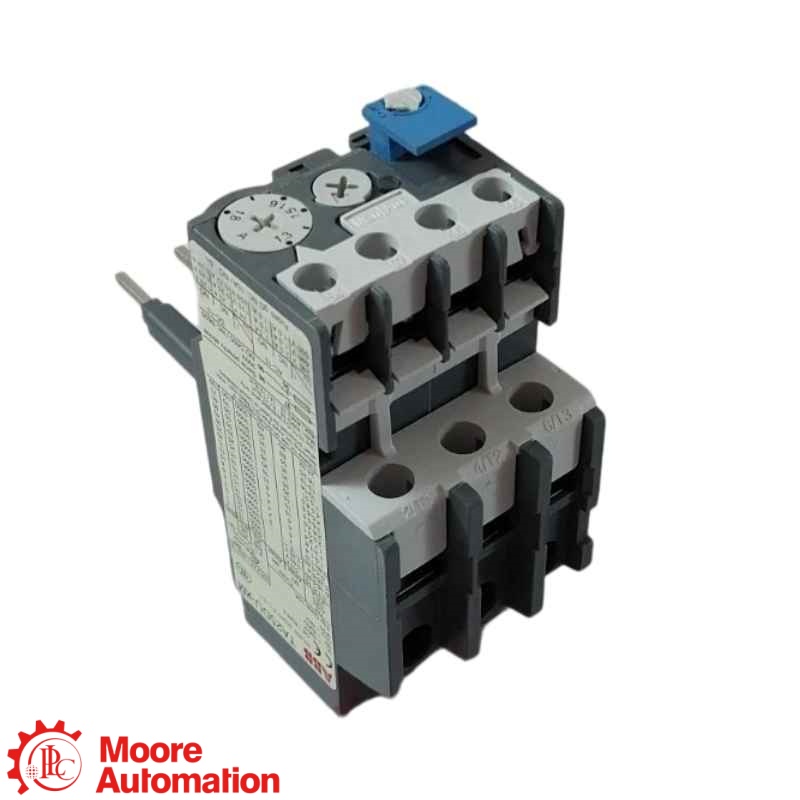

Das ABB TA25DU-1.8M (Bestellnummer 1SAZ211201R2025) ist ein dreipoliges thermisches Überlastrelais zum Schutz von Motorstartern. Es bietet einen einstellbaren Strombereich von 1,30–1,80 A, eine Auslöseklasse von 10 A, Phasenausfallempfindlichkeit sowie einen normalerweise geschlossenen und einen normalerweise offenen Hilfskontakt.

BESTELLCODE1SAZ211201R2025
EINSTELLBEREICH1,30–1,80 A
REISEKLASSE10A
MÄULEN3-polig
MARKEABB
PRODUKTTYPThermisches Überlastrelais
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ÜBERPRÜFUNGBestellcode, Einstellbereich und Schütz übereinstimmen
ANGEBOT ANFORDERN
  • Marke :

    ABB
  • Artikelnummer :

    TA25DU-1.8M 1SAZ211201R2025
  • Beschreibung :

    Thermal Overload Relay
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
PRODUKTINFORMATIONEN · OFFIZIELLE ABB-REFERENZ
ABB ↗ Thermisches Überlastrelais
ABB Motorschutz · Thermisches Überlastrelais

TA25DU-1,8M

1SAZ211201R2025 · Reiseklasse 10A

Thermisches Überlastrelais · einstellbarer Wert 1,30–1,80 A · drei geschützte Pole · Phasenausfallempfindlichkeit · 1 NC + 1 NO Hilfskontakte.

PRODUKTROLLE

TA25DU-1,8M Es handelt sich um ein dreipoliges thermisches Überlastrelais von ABB zum Schutz von Motorstartern. Es überwacht anhaltende Überlast und Phasenausfall und unterbricht den Startersteuerkreis; es bietet keine Kurzschlussunterbrechung.

KONFIGURATIONSANMERKUNG

Bestätigen Sie die vollständige 1SAZ211201R2025 Bestellcode, Motor-Volllaststrom, Einstellung 1,30–1,80 A, kompatibler ABB AX Schützrahmen, Rücksetzmodus, Hilfskontaktverdrahtung und vorgeschaltete Kurzschlussschutzeinrichtung vor dem Austausch.

👩‍💼SIE WOLLEN DEN BESTEN PREIS?FridaVertriebsleiter 🏆
✉ E-MAILsales5@mooreplc.com WhatsApp+86 153 5940 8275
AUFSCHLUSS DER BESTELLNUMMER

Wie die TA25DU-1.8M-Referenz aufgebaut ist

ABB identifiziert TA25DU als die Familie der dreipoligen thermischen Überlastrelais und 1,8 Mio. als die Stromeinstellungsvariante 1,30–1,80 A.

TA25DU
Relay-FamilieABB dreipoliges thermisches Überlastrelais
1,8 Mio.
Variante mit StromeinstellungEinstellbarer Bereich 1,30–1,80 A
OFFIZIELLE ABB-REFERENZ

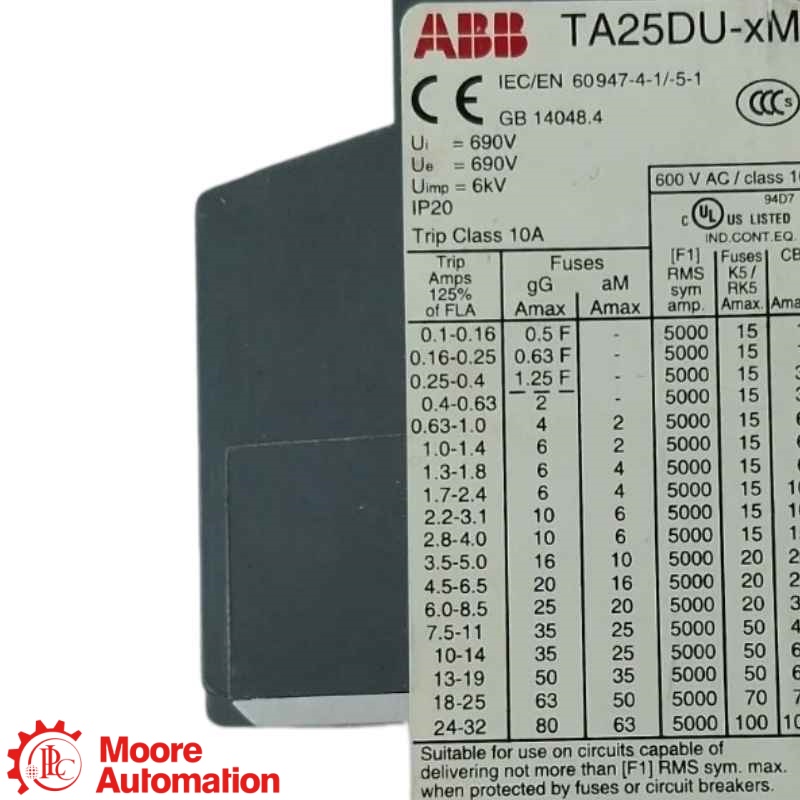

Technische Spezifikationen

ÜBERPRÜFEN SIE DIE VOLLSTÄNDIGE KONFIGURATION
Betriebs- und Schutzdaten−
Einstellbereich1,30–1,80 A
Bemessungsbetriebsstrom1,8 A
Reiseklasse10A
Geschützte Masten3
Bemessungsisolationsspannung690 V
Impulsspannungsfestigkeit6 kV
Phasenausfallempfindlich gemäß IEC/EN 60947-4-1 und temperaturkompensiert.
Kontakte, Zurücksetzen und Testen+
Hilfskontakte1 NC (95-96) und 1 NO (97-98)
ZurücksetzenWählbarer manueller oder automatischer Reset
Bedienelemente vorneTEST- und STOP-Funktionen mit sichtbarer Auslöseanzeige
Montage und Koordination+
SchützpassungDirektmontage mit passendem ABB AX-Blockschütz; Bezeichnung und Anschlussausrichtung prüfen.
KurzschlussschutzABB gibt für diese 1,30–1,80 Å-Variante 6 A gG- oder 4 A aM-Koordinationsstellen an.
LebenszyklusDie Modelle TA25DU bis TA75DU sind ab Juli 2022 nur noch in begrenzter Stückzahl verfügbar; Verfügbarkeit und genehmigte Ersatzmodelle bitte prüfen.
Quelle: ABB Motor Protection and Control Katalog und ABB LCM Update 2022.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Was ist ABB? TA25DU-1,8M Wozu wird es verwendet?−

Die ABB TA25DU-1,8M Es handelt sich um ein dreipoliges thermisches Überlastrelais, das einen Motorstarter vor anhaltender Überlastung und Phasenausfall schützt. Es ist für Ströme von 1,30–1,80 A und eine Auslöseklasse von 10 A ausgelegt und muss auf den Nennstrom des Motors, einen kompatiblen Schütz und eine vorgeschaltete Kurzschlussschutzeinrichtung abgestimmt sein.

Welche aktuelle Reichweite und Reiseklasse hat das? TA25DU-1,8M bieten?+

TA25DU-1,8M Es bietet eine einstellbare Überlastgrenze von 1,30–1,80 A mit einer Auslöseklasse von 10 A. Das Relais schützt den Motorstromkreis thermisch, die Einstellung muss jedoch dem Nennstrom des Motors entsprechen und darf nicht als Kurzschlussschutz verwendet werden.

Welche Kontakte und Rücksetzmodi sind eingebaut? TA25DU-1,8M?+

TA25DU-1,8M Enthält einen normalerweise geschlossenen Kontakt bei 95-96 und einen normalerweise offenen Kontakt bei 97-98 zur Schützunterbrechung und Auslösesignalisierung. Manuelle oder automatische Rückstellung ist wählbar; die Steuerschaltung und die Anforderungen an die Wiederanlaufsicherheit bestimmen jedoch, welcher Modus zulässig ist.

Hat der Wert 1,8 A auf TA25DU-1,8M Eine Sicherung oder einen Leitungsschutzschalter austauschen?+

TA25DU-1,8M Der thermische Überlastschutz liegt bei 1,8 A, nicht bei der Kurzschlussausschaltleistung. Die Bestelldaten von ABB stimmen diese Variante mit einem 6-A-gG- oder 4-A-aM-Schutz ab. Daher muss das vorgeschaltete Gerät der Starterkonstruktion und den geltenden elektrischen Normen entsprechen.

Was ist der Lebenszyklusstatus von TA25DU-1,8M?+

TA25DU-1,8M Es gehört zur Familie der thermischen Überlastrelais TA25DU, die ABB seit Juli 2022 als „eingeschränkt“ einstuft. Das Relais kann unter Umständen noch als Ersatzteil bezogen werden, jedoch müssen vor einem lebenszyklusbedingten Austausch die aktuelle Verfügbarkeit, ein zugelassener Nachfolger und die Kompatibilität mit Schützen geprüft werden.

Kann TA25DU-1.4M oder TA25DU-2.4M ersetzen? TA25DU-1,8M?+

TA25DU-1,8M Es handelt sich um die Ausführung für 1,30–1,80 A. TA25DU-1.4M deckt den Bereich von 1,00–1,40 A ab und TA25DU-2.4M den Bereich von 1,70–2,40 A. Daher beweist eine Überlappung der Bereiche allein nicht die Austauschbarkeit; Bestellnummer, Motorstrom, Schützbaugröße, Koordinationsdaten und Anschlusspassung müssen überprüft werden.

Was muss vor der Installation oder dem Austausch bestätigt werden? TA25DU-1,8M?+

TA25DU-1,8M muss vor dem Einschalten des Starters anhand des vollständigen Bestellcodes 1SAZ211201R2025, des Einstellbereichs 1,30–1,80 A, des Motornennstroms, der AX-Schützbezeichnung, der Klemmenausrichtung, der Auswahl für manuelle oder automatische Rückstellung, der Verdrahtung 95-96 und 97-98, der Umgebungsbedingungen und des vorgelagerten Kurzschlussschutzes überprüft werden.

KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Überprüfen Sie die TA25DU-1.8M-Konfiguration mit Frida

Bitte geben Sie für die Kompatibilitätsprüfung das vollständige Typenschild 1SAZ211201R2025, den Motor-Volllaststrom, das ABB AX-Schützmodell, die Schutzeinrichtung, die Steuerverdrahtung, den Rücksetzmodus, die Anzahl und den Bestimmungsort an.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
DATENBLATT

Handbücher und offizielle Referenzen für
TA25DU-1,8M

Offizielle Hersteller-Referenzinformationen von ABB für das thermische Überlastrelais TA25DU-1.8M, Bestellcode 1SAZ211201R2025.

Offizielle ABB-Katalogreferenz

Die Bestelldaten von ABB Motor Protection and Control weisen TA25DU-1.8M als Bestellcode 1SAZ211201R2025 mit einem Einstellbereich von 1,30–1,80 A, Auslöseklasse 10 A, empfohlenem Kurzschlussschutz von 6 A gG / 4 A aM und einem ungefähren Gerätegewicht von 0,150 kg aus.

OFFIZIELLEN KATALOG ÖFFNEN ↗

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Bitte senden Sie uns die vollständige Bestellnummer, die Menge, das Typenschild des Motors, den Schütztyp, die Rückstellanforderung und Ihre technische oder kaufmännische Frage.

Die technischen Angaben beziehen sich ausschließlich auf die dokumentierte Konfiguration TA25DU-M. Bitte prüfen Sie vor der Bestellung die installierten Anlasser- und Motordaten sowie das vollständige Typenschild 1SAZ211201R2025.

ABB Motorstarter · Thermischer Überlastschutz

Wie TA25DU-1.8M an einen ABB-Motorstarter passt

ABB ist der Hersteller; TA25DU-1,8M Es handelt sich um ein dreipoliges thermisches Überlastrelais; und Bestellcode 1SAZ211201R2025 kennzeichnet die Ausführung 1,30–1,80 A, Reiseklasse 10A.

SYSTEMROLLE

MOTORÜBERLASTSCHUTZ

Löst den Anlassersteuerkreis bei anhaltender Überlastung oder Phasenausfall aus.

AKTUELLE PASSFORM

1,30–1,80 A

Der auf dem Typenschild angegebene Motorstrom muss innerhalb des zulässigen Bereichs liegen und die tatsächliche Drehknopfeinstellung bestimmen.

ANLASSERPASSUNG

DIREKTSCHÜTZMONTAGE

Passen Sie die ABB AX-Schützrahmen-, Anschlussklemmen- und Starterkoordinationstabelle an.

Systembeziehung: Vor dem Austausch sind der Motorstrom, die Schützbezeichnung, die Versorgungsspannung, die Kurzschlussschutzeinrichtung, die Verdrahtung 95-96/97-98, der Rücksetzmodus und der Zustand des Gehäuses zu überprüfen.

ANWENDUNGSBEREICHE

Anwendungskarte für TA25DU-1,8M

Motorstarterschutz

Schützt Drehstrommotoren vor anhaltender Überlastung und Phasenausfall.

Aktuelle Einstellungsanwendung

Einstellbarer Bereich 1,30–1,80 A; stellen Sie den Drehknopf auf den auf dem Typenschild des Motors angegebenen Volllaststrom ein.

ANTRAGSZENTRUM
TA25DU-1,8M
1SAZ211201R2025 · Thermisches Überlastrelais · Auslöseklasse 10 A
Schützintegration

Direktmontage mit einem kompatiblen ABB AX-Schütz; Rahmen- und Klemmenausrichtung prüfen.

Ersatzprüfung

Überprüfen Sie den vollständigen Auftragscode, die 1 NC + 1 NO-Verdrahtung, den Reset-Modus, die Upstream-Koordination und den Lebenszyklusstatus.
