ABB SPAJ140C Überstrom- und Erdschlussrelais

Wie kann ich Kontakt aufnehmen?

Klicken Sie hier, um mit uns Kontakt aufzunehmen. Unser Verkaufsleiterin: Frida

Dieses Produkt entdecken

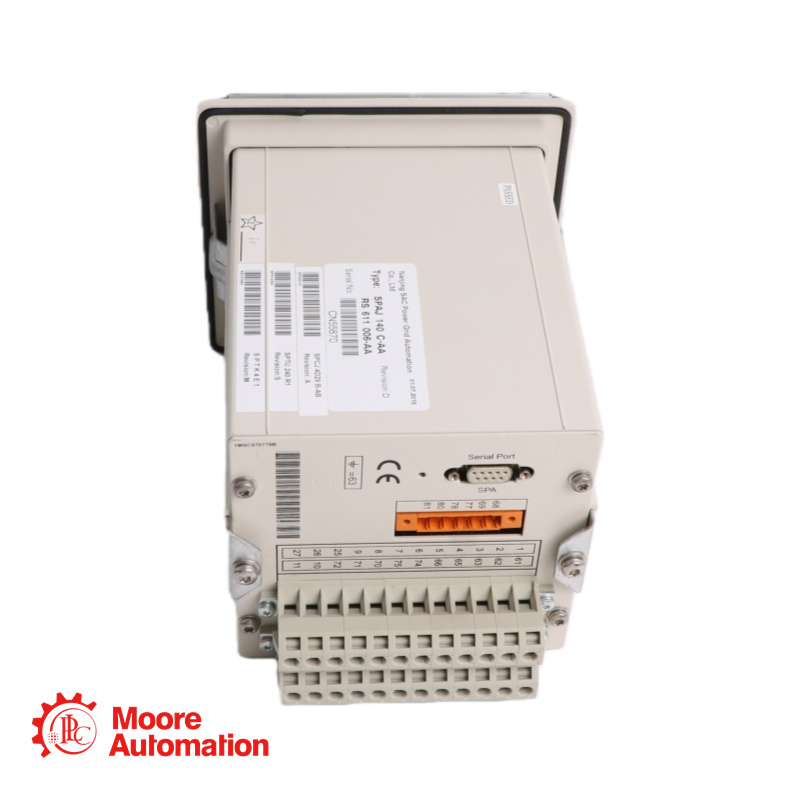

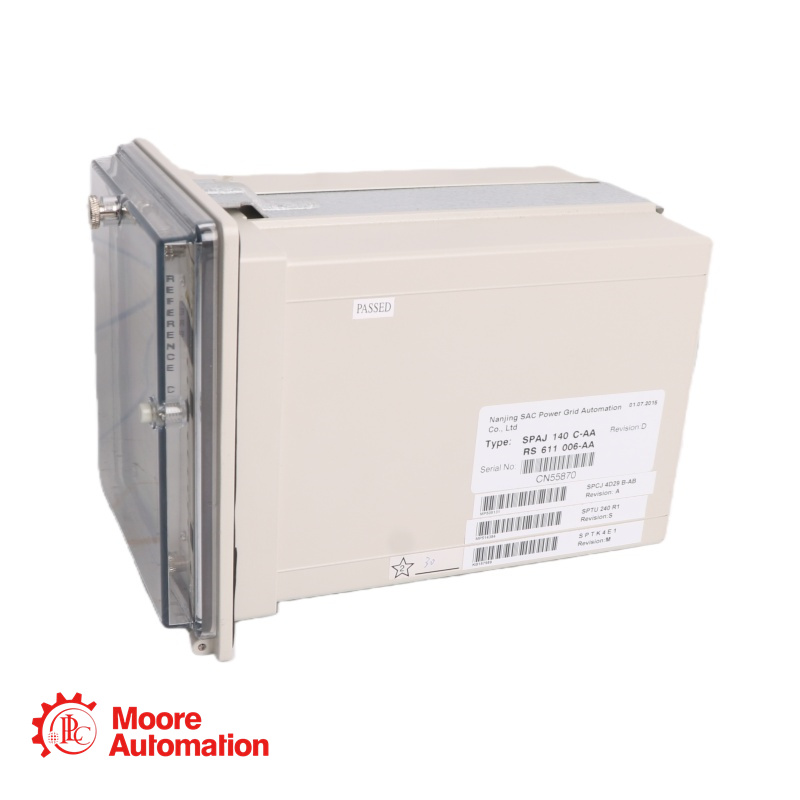

Baureihe/Modell: ABB SPAJ 140C
Schutzfunktionen:
Phasenüberstrom (3 Stufen: momentan, zeitbestimmt, invers)
Erdverwerfung (3 Phasen: sofortige, zeitlich definierte, inverse Zeit)
Gegenstromschutz (Unsymmetrieschutz)
Thermischer Überlastschutz (mit Kühlzeitkonstante)
Schutz vor Leistungsschalterausfall (optional)
Stromeingänge: 1 A oder 5 A (konfigurierbar)
Eingangsspannung: Bis zu 690 V AC (optional für spannungsabhängige Funktionen)
Einstellbereiche:
Phasenstrom: 0,1–50 × In (Schrittweite 0,01 × In)
Erdschlussstrom: 0,01–5 × In (Schrittweite 0,001 × In)
Zeitverzögerungen: 0–300 s (oder ∞)
Charakteristische Kurven: Standard-Inverse, sehr inverse, extrem inverse, Langzeit-Inverse, definierte Zeit (IEC/ANSI)
Binäre Eingänge/Ausgänge: Typischerweise 6–10 programmierbare Eingänge, 6–10 Relaisausgänge (Form-A oder Form-C)
Kommunikationsschnittstellen:
RS-485 (Modbus RTU)
Optional: Ethernet (Modbus TCP, IEC 61850, DNP3)
Anzeige: Grafisches LCD mit Hintergrundbeleuchtung, mehrsprachiges Menü
Ereignisprotokollierung: Bis zu 1000 zeitgestempelte Ereignisse mit optionaler Wellenformaufzeichnung
Stromversorgung: 24–48 V DC / 48–250 V DC oder 110–240 V AC (je nach Variante)
Stromverbrauch: Typischerweise <10 W
Betriebstemperatur: –25 °C bis +70 °C
Lagertemperatur: –40 °C bis +85 °C
Relative Luftfeuchtigkeit: 5–95 % nicht kondensierend

Nutzungsbereich

Leitungsschutz in Umspannwerken, Motorschutz, Transformator-Backup-Schutz, elektrische Netze in Industrieanlagen.
