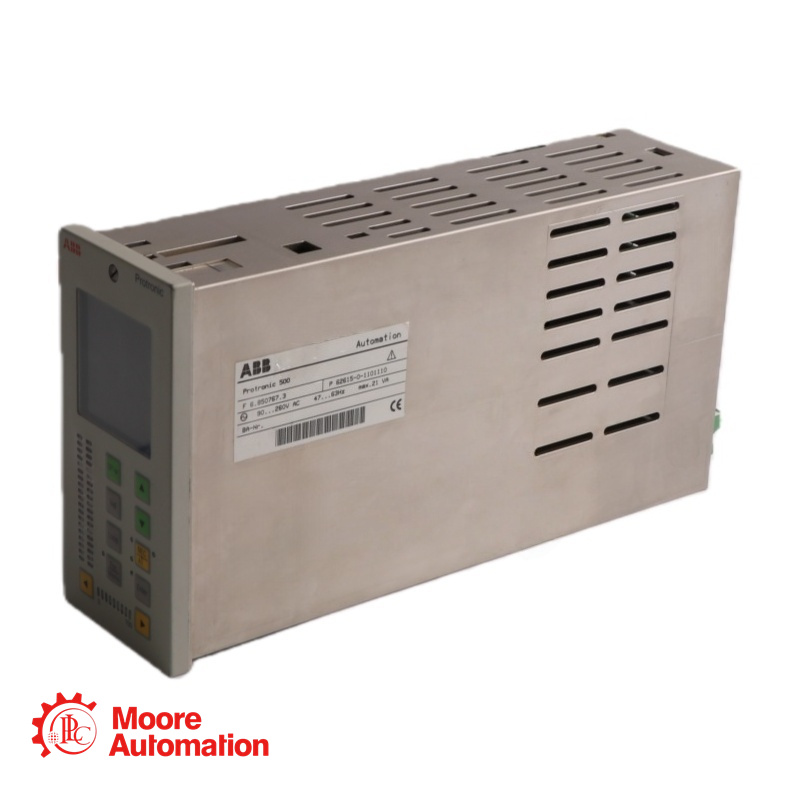

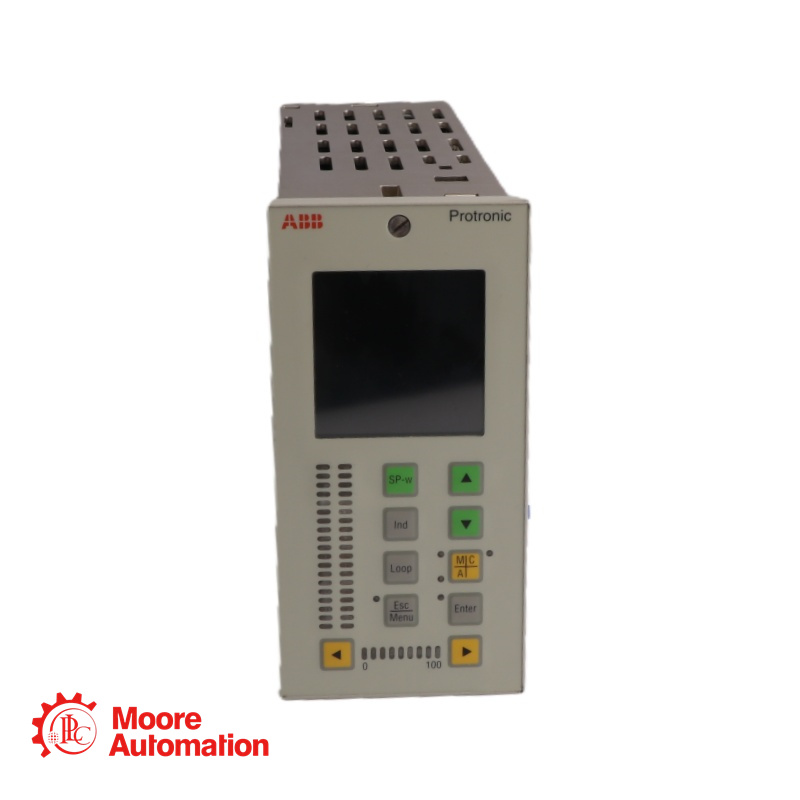

ABB Protronic 500 F 6.850041.1 P62615-0-141110 Steuerung

Produktparameter

Der ABB Protronic 500 ist ein vielseitiger, modularer Prozessregler, der für universelle Anwendungen konzipiert wurde.

Es bietet präzise Steuerung, umfangreiche Konfigurierbarkeit und robuste Erweiterungsmöglichkeiten durch mehrere I/O-Modulsteckplätze.

Es eignet sich für die Frontplattenmontage und gewährleistet einen zuverlässigen Betrieb in unterschiedlichsten verfahrenstechnischen Umgebungen mit hoher Genauigkeit und flexiblen Integrationsmöglichkeiten.

Universeller Eingang AI01: Konfigurierbar für Standardsignale von 0/4…20 mA, Thermoelemente (Typen J, E, K, L, U, R, S, T, B, D), Pt100-Widerstandsthermometer (2-/3-/4-Leiter) oder Potentiometer. Auflösung ≤0,01 %, Genauigkeit ≤0,2 %. Funktionen: Leitungs-/Sensorunterbrechungsüberwachung, Linearisierung und Quadratwurzelberechnung. Überstrom-/Verpolungsschutz bis ±40 mA.
Analogeingang AI02: Eingang für mA-Signale (0/4…20 mA), technische Daten ähnlich wie AI01, jedoch ohne elektrische Isolation. Option für 0…10-V-Eingang (siehe Artikelnummer 310).
Binäre Ein-/Ausgänge: 4 konfigurierbare binäre Ein-/Ausgänge. Eingangsspannung: 24 V DC, 1-Signal: 13,0…30,2 V, 0-Signal: -3,0…5,0 V. Ausgangsspannung: 24 V extern, 1-Signal: 13,0…30,2 V (0…max. mA), 0-Signal: -3,0…5,0 V (0…0,15 mA). Schaltfrequenz ≤ 8 Hz.
Allgemeine Daten: Auflösung ≤ 0,01 %, Genauigkeit ≤ 0,2 %, Temperatureinfluss ≤ 0,2 %/10 °C. Zulässige Gleichtaktspannung gegen Masse ≤ ± 4 V DC. Zulässige Gegentaktspannung: 50 mV_SS. Grenzfrequenz des Hardware-Eingangsfilters: 7 Hz.
Analogausgang: 0/4…20 mA bei max. 750 Ω, kurzschluss- und leerspannungsfest. Regelbereich: 0…≥21 mA. Lastabhängigkeit: 0,1 %/100 Ω. Auflösung ≤0,01 %.
Binäre Ausgänge: Siehe „Binäre Ein-/Ausgabe“ unter Eingänge.
Transmitter-Einspeisung: Ausgangsspannung 20...24 V DC, 100 mA, kurzschlussfest mit Lastüberwachung.
Reglerarten: 2-Punkt-PID-Regler, Heiz-/Kühlregler, Stufenregler, kontinuierlicher Regler (optional mit geteiltem Bereich).
Programmierer: Speichert bis zu 10 Programme mit jeweils 15 Segmenten. Segmentzeit: 0…99:59:59 Stunden.
Konfiguration: Passwortgeschützte Listenkonfiguration oder freie Konfiguration (über die PC-Software IBIS_R+).
Erweiterung: 7 Modulsteckplätze zum Hinzufügen von analogen/binären E/A-Schnittstellen (RS485, RS232, PROFIBUS-DP), Echtzeituhr usw.
CPU: Mess-/Korrekturwertauflösung ≤ 0,01 %. Zykluszeit ≥ 45 ms (Master-Einstellung ohne Zusatzmodule). Datensicherung über Flash-EPROM oder optionale Speicherkarte.
Wechselstromversion: 115 bis 230 V AC (90…260 V), 47…63 Hz. Leistungsaufnahme: 9 VA (6 W) ohne Module + max. 12 VA (9 W) mit Modulen. Stromausfallüberbrückung >150 ms bei >180 V AC.
Gleichstromversion: 24 V UC (-25...+30%), Restwelligkeit <±3 Vss. Leistungsaufnahme: 10 VA (7 W) ohne Module + max. 13 VA (9 W) mit Modulen. Stromausfallüberbrückung >20 ms bei 0,85 x Uitem. Leistungsfaktor cosφ = 0,7. Keine externe Sicherung erforderlich.
