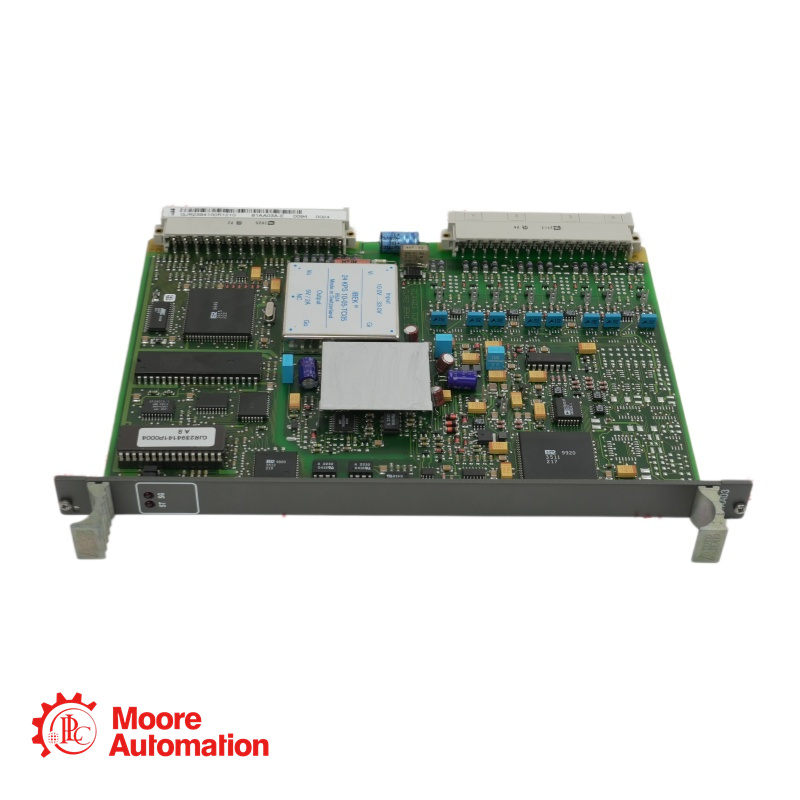

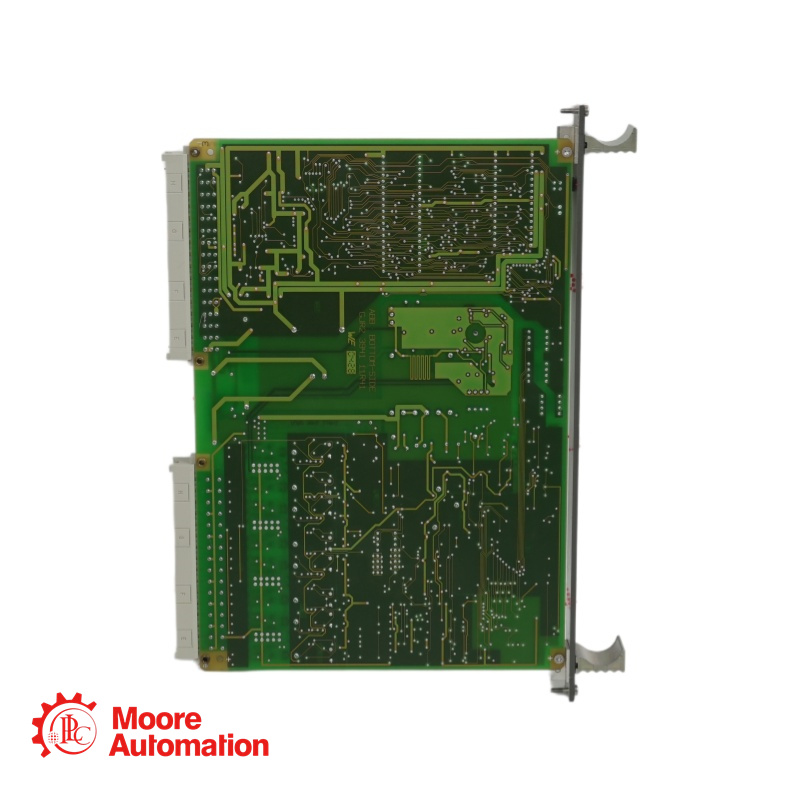

ABB GJR2394100R1210 81AA03B-E Analogausgangsmodul

Parameter

Spezifikation

Hersteller

ABB

Modellnummer

81AA03B-E

Bestellcode / Teilenummer

GJR2394100R1210

Produkttyp

Analoges Eingangs-/Ausgangsmodul

Systemkompatibilität

Procontrol P14-Serie

Analogeingänge (AI)

4 Kanäle

Analogausgänge (AO)

2 Kanäle

Eingangssignalbereich

0–10 V, ±10 V, 0–20 mA, 4–20 mA (pro Kanal konfigurierbar)

Ausgangssignalbereich

0–10 V, ±10 V, 0–20 mA, 4–20 mA (pro Kanal konfigurierbar)

Auflösung

12-Bit (Eingang) / 12-Bit (Ausgang)

Genauigkeit

±0,2 % des Skalenendwerts bei 25 °C

Aktualisierungsrate

20 ms (alle Kanäle)

Worin besteht der Unterschied zwischen 81AA03B-E und 81AA03C-E?

Beide Module haben die gleiche Katalognummer GJR2394100R1210 und bieten 4 analoge Eingänge und 2 analoge Ausgänge. Das Modul 81AA03C-E ist die neuere Revision mit folgenden Merkmalen:
Verbesserte Genauigkeit: ±0,1 % FS vs. ±0,2 % FS
Schnellere Aktualisierungsrate: 10 ms gegenüber 20 ms
Erweiterte Diagnosefunktionen (Erkennung von Kabelbrüchen)
Aktualisierte Komponentenbeschaffung für verlängerten Lebenszyklus
Der 81AA03B-E bleibt eine voll funktionsfähige, praxiserprobte Alternative, die sich für die meisten Prozesssteuerungsanwendungen eignet, bei denen höchste Präzision und Geschwindigkeit nicht entscheidend sind.

Wie viele analoge Ein- und Ausgänge bietet der ABB 81AA03B-E?

Das Modul verfügt über 4 analoge Eingangskanäle und 2 analoge Ausgangskanäle und bietet damit eine ausgewogene Konfiguration für typische Prozessregelkreise, die eine Sensorrückmeldung und Aktorsteuerung erfordern.

Welche Signalbereiche werden unterstützt?

Sowohl Eingänge als auch Ausgänge unterstützen konfigurierbare Bereiche:
Spannung: 0–10 V, ±10 V
Stromstärke: 0–20 mA, 4–20 mA
Jeder Kanal kann unabhängig konfiguriert werden, um den angeschlossenen Feldgeräten zu entsprechen.

Kann der 81AA03B-E mit 4–20mA-Schleifenstrom-gespeisten Sendern verwendet werden?

Ja. Die analogen Eingänge unterstützen 4–20 mA Stromsignale und können mit schleifengespeisten Zweidraht-Transmittern verwendet werden, wenn diese ordnungsgemäß mit externen Netzteilen oder kompatiblen Anschlussfeldern konfiguriert sind.

Wie hoch ist die Aktualisierungsrate für analoge Eingänge beim 81AA03B-E?

Alle analogen Eingangskanäle werden alle 20 ms (50 Hz) aktualisiert, was für die meisten Prozesssteuerungsanwendungen, einschließlich Temperatur-, Druck- und Durchflussregelkreise, ausreichend ist.
