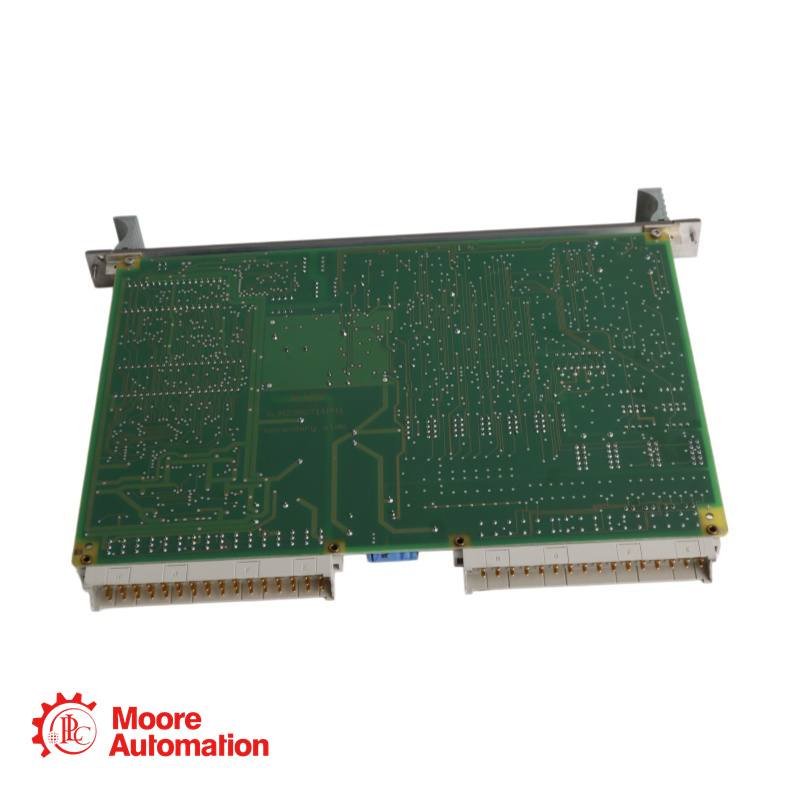

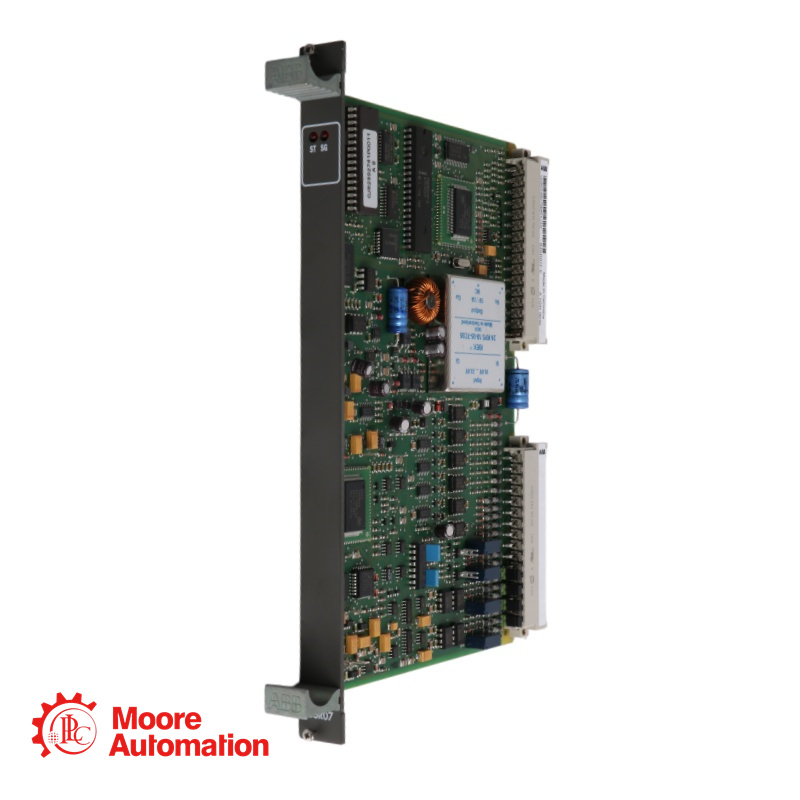

ABB GJR2392700R1210 83SR07F-E Steuermodul

Parameter

Spezifikation

Hersteller

ABB

Modellnummer

83SR07F-E

Bestellcode / Teilenummer

GJR2392700R1210

Produkttyp

Binäres Eingabemodul

Systemkompatibilität

Procontrol P14-Serie

Digitale Eingänge (DI)

32 Kanäle

Eingangsspannung

24 V Gleichstrom

Eingabetyp

Senke/Quelle konfigurierbar

Eingangsstrom

5 mA pro Kanal (typisch)

Ansprechzeit

< 2 ms

Wie viele digitale Eingänge bietet der ABB 83SR07F-E?

Das Modul bietet 32 ​​digitale Eingangskanäle und ist damit eines der digital am dichtesten ausgestatteten Module für das Procontrol P14-System.

Welche Feldgeräte können an den 83SR07F-E angeschlossen werden?

Das Modul unterstützt eine breite Palette von 24-V-Gleichstromgeräten, darunter:
Mechanische Kontakte: Endschalter, Drucktaster, Wahlschalter, Relaiskontakte
3-Draht-Näherungssensoren: Sowohl PNP- (Quelle) als auch NPN- (Senke) Konfigurationen
2-Draht-Sensoren: Induktive und kapazitive Näherungssensoren
Fotoelektrische Sensoren: Durchlicht-, Rückstrahl- und Streulichtsensoren
Ausgänge für Sicherheitseinrichtungen: Lichtvorhänge, Schutztüren, Not-Aus-Kontakte (mit entsprechender sicherheitszertifizierter Integration)

Worin besteht der Unterschied zwischen Senken- und Quellenkonfiguration?

Sink-Modus (NPN): Der Eingang bietet einen Pfad gegen Masse (0 V). Das Feldgerät liefert im aktiven Zustand +24 V an den Eingang.
Source-Modus (PNP): Der Eingang ist intern mit +24 V verbunden. Das Feldgerät stellt im aktiven Zustand einen Massepfad (0 V) bereit.
Der 83SR07F-E unterstützt die Konfiguration pro Kanal und ermöglicht so den Einsatz unterschiedlicher Gerätetypen auf demselben Modul.

Bietet das Modul eine Isolation zwischen den Kanälen?

Das Modul bietet eine optische Trennung zwischen den Feldeingängen und der Backplane-Logik. Die Kanäle teilen sich eine gemeinsame Referenzspannung (typischerweise 0 V oder +24 V, abhängig von der Senken-/Quellenkonfiguration), sind aber zum Schutz vor Störungen vom Steuerungssystem isoliert.
