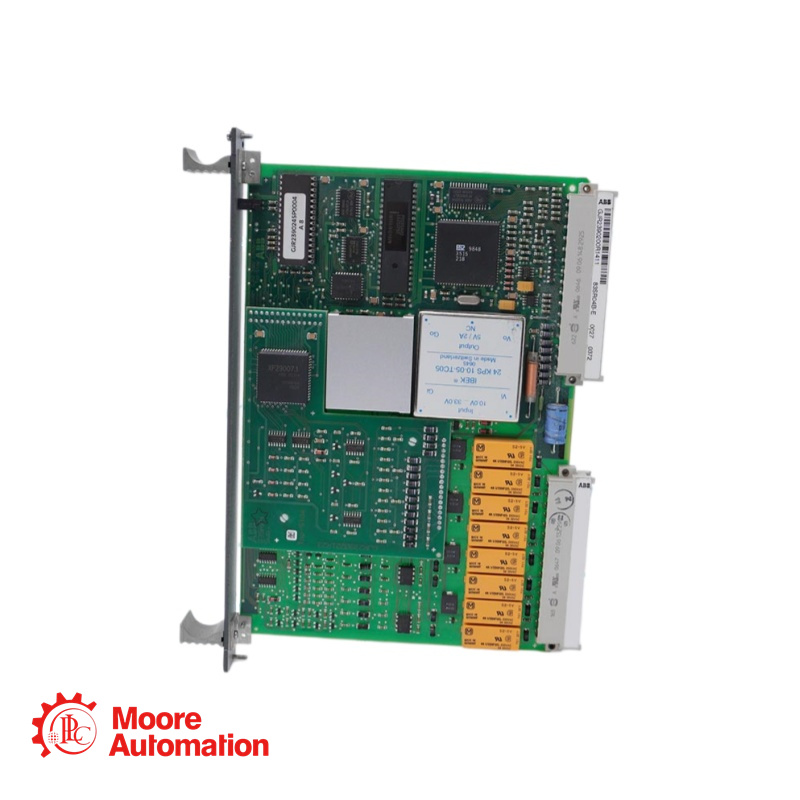

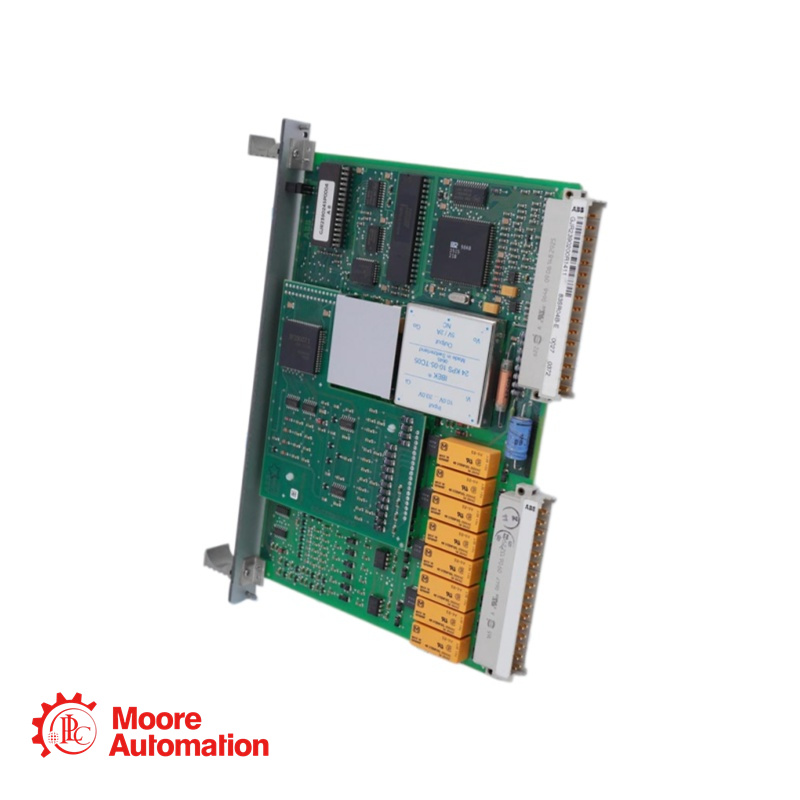

Die ABB GJR2390200R1411 83SR04AE ist ein hochdichtes binäres Ein-/Ausgabemodul, das für die Procontrol P14-Plattform entwickelt wurde. Mit 16 digitalen Eingängen und 16 digitalen Ausgängen in einem kompakten Gehäuse maximiert dieses Modul die Platzeffizienz im Schaltschrank und bietet gleichzeitig eine zuverlässige, schnelle digitale Signalverarbeitung für komplexe Automatisierungssysteme.
Marke :
ABBArtikelnummer :
GJR2390200R1411 83SR04AEGewicht :
0.4kgAbmessungen :
2x29.8x26.1cmHerkunftsland :
SwedenHS-Code :
8537101190Beschreibung :
Control Module Universal
>>>Preis leicht zu erhalten:
Kontakt: 5-Sterne-Managerin Frida
E-Mail:sales5@mooreplc.com
Telefon/WhatsApp/WeChat:+86 15359408275
>>>GJR2390200R1411 83SR04AE
Technische Kernspezifikationen
Parameter | Spezifikation |
Hersteller | ABB |
Modellnummer | 83SR04A-E |
Bestellcode / Teilenummer | GJR2390200R1411 |
Produkttyp | Binäres Eingabe-/Ausgabemodul |
Systemkompatibilität | Procontrol P14-Serie |
E/A-Konfiguration | Konfigurierbare digitale Ein-/Ausgänge |
Digitale Eingänge (DI) | 16 Kanäle (maximal) |
Digitale Ausgänge (DO) | 16 Kanäle (maximal) |
Gesamtzahl der E/A | Bis zu 32 digitale Punkte |
Eingangsspannung | 24 V DC (Senke/Quelle konfigurierbar) |
Ausgabetyp | Halbleiterrelais, 24 V DC / 0,5 A pro Kanal |
Ansprechzeit | < 2 ms (typisch) |
Kommunikationsprotokoll | MODBUS, CANopen, RS485 (über Backplane) |
Schutzklasse | IP20 |
Isolierung | Opto-isoliert zwischen Feld |
>>>GJR2390200R1411 83SR04AE
Detaillierte Beschreibung
Das ABB GJR2390200R1411 83SR04A-E ist ein vielseitiges Binär-Ein-/Ausgangsmodul für die Procontrol P14-Plattform. Mit bis zu 16 digitalen Eingängen und 16 digitalen Ausgängen in einem einzigen Modul bietet dieses Gerät zuverlässige digitale Signalverarbeitung für ein breites Spektrum industrieller Anwendungen.
>>>GJR2390200R1411 83SR04AE
Betriebliche Vorteile
▲Flexible I/O-Konfiguration: Das Modul unterstützt eine konfigurierbare Kanalzuordnung, sodass Benutzer das Eingangs-/Ausgangsverhältnis auf Basis spezifischer Anwendungsanforderungen optimieren können – ideal sowohl für Brownfield-Retrofits als auch für Greenfield-Installationen.
▲Robuste elektrische Isolation: Die optoisolierte Konstruktion gewährleistet einen zuverlässigen Betrieb auch in elektrisch störungsanfälligen Umgebungen und schützt empfindliche Steuerungselemente vor Feldverdrahtungsüberspannungen und -spitzen.
▲Standardisierte Integration: Kompatibel mit der Procontrol P14 Backplane-Architektur, ermöglicht die nahtlose Integration in bestehende ABB-Steuerungssysteme ohne Änderungen an Verkabelung oder Programmierung.
▲Globale Konformität: Vollständig zertifiziert nach UL, CE und CSA, wodurch die Einhaltung der Vorschriften für Installationen in Nordamerika, Europa und auf internationalen Märkten gewährleistet ist.
>>>GJR2390200R1411 83SR04AE
FAQ-Abschnitt
Worin besteht der Unterschied zwischen 83SR04AE und 83SR04C-E? |
Beide Module haben die gleiche Katalognummer GJR2390200R1411 und gehören zur Serie 83SR04 für Procontrol P14. Das Modul 83SR04C-E stellt eine neuere Revision mit verbesserter Reaktionszeit dar (< 1 ms vs. < 2 ms), verbesserte Diagnosefunktionen und aktualisierte Komponentenbeschaffung für eine längere Verfügbarkeit. Die 83SR04AE ist die Originalversion; beide sind innerhalb derselben Systemarchitektur funktional kompatibel. |
Wie viele digitale E/A-Punkte bietet der ABB GJR2390200R1411? |
Das Modul unterstützt maximal 16 digitale Eingänge und 16 digitale Ausgänge, insgesamt also bis zu 32 digitale Punkte pro Modul. Das tatsächliche Eingangs-/Ausgangsverhältnis lässt sich je nach Anwendungsbedarf konfigurieren und ermöglicht so Flexibilität im Systemdesign. |
Welche Ausgangsstromstärke haben die digitalen Ausgänge? |
Jeder digitale Ausgang ist für 0,5 A bei 24 V DC ausgelegt (Halbleiterrelais). Er eignet sich zum direkten Ansteuern kleiner Magnetspulen, Relaisspulen und Kontrollleuchten sowie zur Anbindung an nachgeschaltete Eingänge. Für höhere Stromlasten werden externe Zwischenrelais empfohlen. |
Kann der 83SR04AE mit 120-V-Wechselstrom-Feldgeräten verwendet werden? |
Nein. Das Modul ist für den Betrieb mit 24 V Gleichspannung ausgelegt. Feldgeräte, die Wechselspannung oder höhere Gleichspannungen benötigen, erfordern externe Schnittstellenrelais oder Trennmodule. |
>>>Warum sollten Sie sich für uns entscheiden?
- Lagerbestand: Verfügbarim Lager verfügbar - Lieferzeit: Schneller Versand in 1–3 Tagen - Versand: DHL/FedEx/UPS weltweit - Produktzustand: 100 % Original - Unterstützung: Datenblatt und technische Beratung verfügbar - Alles aus einer Hand: Wir führen zehntausende Artikel verschiedener Marken, darunter auch Auslaufmodelle aus dem Bereich Automatisierungstechnik – alles sofort versandbereit. Dank unseres umfangreichen Sortiments finden Sie alles an einem Ort und sparen so Zeit, Kosten und Aufwand.
