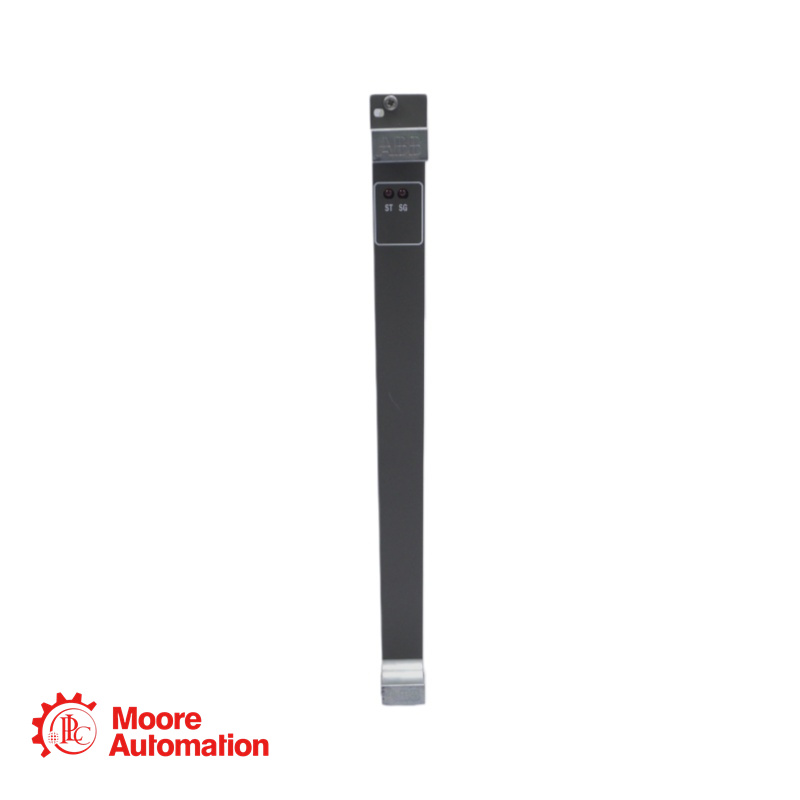

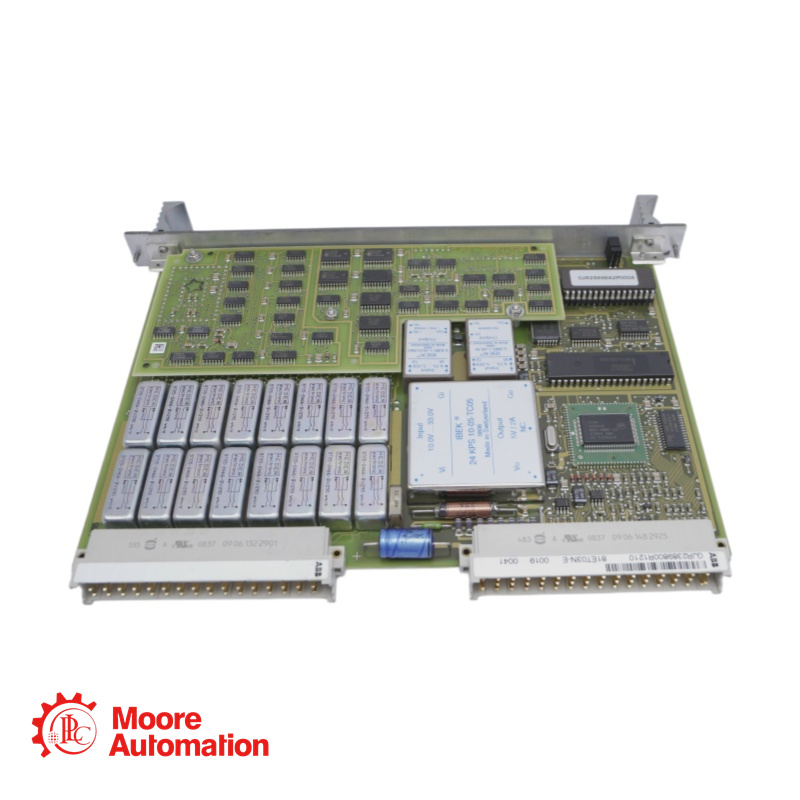

ABB GJR2389800R1210 81ET03N-E Temperatureingangsmodul

Parameter

Spezifikation

Hersteller

ABB

Modellnummer

81ET03N-E

Bestellcode / Teilenummer

GJR2389800R1210

Produkttyp

Temperatureingangsmodul

Systemkompatibilität

Procontrol P14, System 800xA, AC 800M Controller-Familie

Eingangskanäle

8 Kanäle

Unterstützte Sensortypen

Thermoelemente, RTDs (Pt100, Ni100 usw.), mV-Signale

Eingangssignalbereich

±50 mV, 0–10 V, 0–20 mA, 4–20 mA (konfigurierbar)

ADC-Auflösung

24-Bit

Temperaturmessbereich

-40 °C bis +150 °C

Genauigkeit

±0,5 °C bei 25 °C

Abtastrate

10 Abtastungen/Sekunde

Gleichtaktunterdrückung

>120 dB bei 50/60 Hz

Eingangsimpedanz

>1 MΩ

Isolierung

500 V Wechselstrom (Feld zu Logik)

Kommunikationsprotokoll

Modbus RTU

Betriebsspannung

24 V Gleichstrom

Stromverbrauch

4 W (max.)

Betriebstemperatur

-25 °C bis +70 °C

Lagertemperatur

-40 °C bis +85 °C

Wie viele Temperatureingangskanäle bietet das ABB 81ET03N-E?

Das Modul verfügt über 8 unabhängige Eingangskanäle, die jeweils für verschiedene Sensortypen und Messbereiche konfiguriert werden können. Dank dieser hohen Kanaldichte eignet es sich ideal für Anwendungen, die mehrere Temperaturmesspunkte mit einem einzigen Modul erfordern.

Welche Arten von Temperatursensoren sind mit dem 81ET03N-E kompatibel?

Das Modul unterstützt eine umfassende Palette von Sensoren, darunter:
Thermoelemente: Typen J, K, T, E, R, S, B, N
RTDs: Pt100, Pt1000, Ni100, Ni1000 (2-, 3- und 4-Draht-Konfigurationen)
Millivoltquellen: ±50 mV direkter Eingang
Analoge Signale: 0–10 V und 4–20 mA mit externen Signalaufbereitern

Welche Messgenauigkeit weist das ABB 81ET03N-E auf?

Das Modul bietet eine Genauigkeit von ±0,5 °C bei einer Umgebungstemperatur von 25 °C. Die 24-Bit-Auflösung ermöglicht eine außergewöhnlich hohe Messgenauigkeit. Temperaturdrift wird durch fortschrittliche Kompensationsalgorithmen minimiert.

Welches Kommunikationsprotokoll verwendet das 81ET03N-E?

Das Modul kommuniziert über das Modbus-RTU-Protokoll und ermöglicht so die nahtlose Integration mit ABB Procontrol P14, System 800xA und Systemen von Drittanbietern. Dieses Standardprotokoll gewährleistet umfassende Kompatibilität und vereinfachte Systemintegration.

Worin besteht der Unterschied zwischen 81ET03N-E und 81ET03E?

Die 81ET03N-E stellt die aktuelle Revision mit erweiterten Funktionen dar, darunter:
Höhere Kanaldichte (8 Kanäle im Vergleich zu früheren Varianten mit geringerer Kanaldichte)
Verbesserte 24-Bit-ADC-Auflösung
Erweiterter Temperaturbereich (-40 °C bis +150 °C)
Verbesserte Störfestigkeit mit >120 dB Gleichtaktunterdrückung
Aktualisierte Komponentenbeschaffung für längere Verfügbarkeit über den gesamten Lebenszyklus
