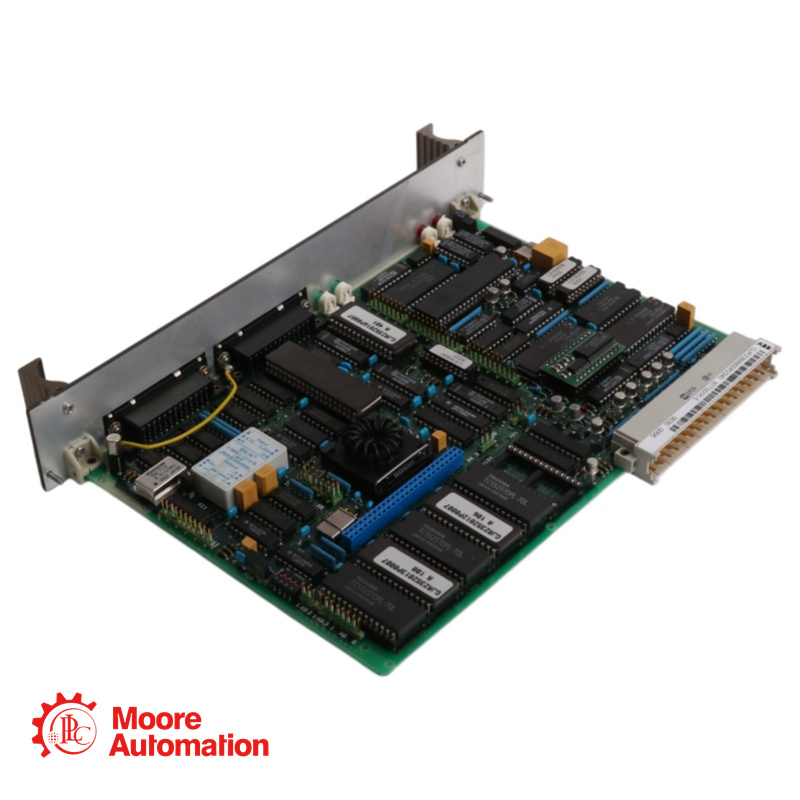

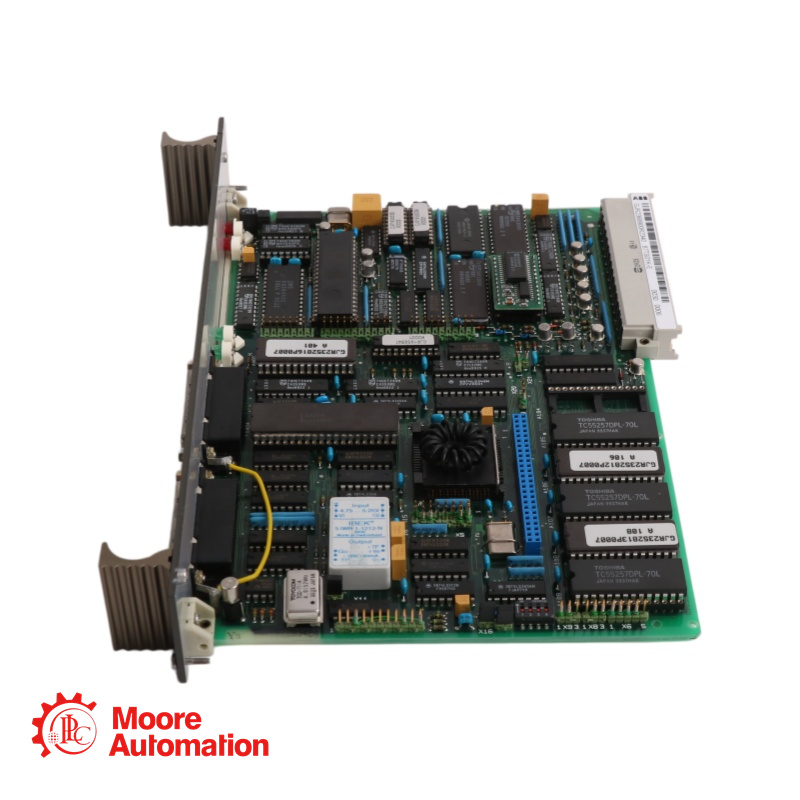

ABB GJR2368900R1348 87TS01K-E Kupplungsmodul

Parameter

Spezifikation

Hersteller

ABB (Brown Boveri & Cie)

Modellnummer

87TS01K-E

Bestellcode / Teilenummer

GJR2368900R1348

Produkttyp

Kopplungsmodul / Systemschnittstellenmodul

Systemkompatibilität

PROCONTROL P14-Serie

Hauptfunktion

System-zu-System-Kommunikationskopplung, serielle Schnittstelle für externe Systeme

Schnittstellentyp

RS232C / RS422 (seriell)

Eingangsspannung

25 V max

Ausgangsspannung

12 V max

Ausgangsstrom

10 mA

Kurzschlussstrom

150 mA max

Was ist die Hauptfunktion des Kupplungsmoduls ABB 87TS01K-E?

Das Kopplungsmodul 87TS01K-E bietet serielle Kommunikationsschnittstellen (RS232C oder RS422) zum Anschluss externer Systeme an das Prozessleitsystem PROCONTROL P14. Es ermöglicht die Anbindung von Prozessbedienerstationen (POS), Programmier-/Diagnosesystemen (PDDS), Steuerungs- und Diagnosestationen (CDS) sowie externen Rechnern.

Worin besteht der Unterschied zwischen GJR2368900R1348 und anderen Varianten des 87TS01K-E?

Die Produktlinie 87TS01K-E umfasst mehrere Bestellnummern mit unterschiedlichen Suffixen. Die Variante GJR2368900R1348 ist speziell für serielle Kopplungsanwendungen mit PROCONTROL P14 konfiguriert. Andere Varianten (z. B. R1510, R2200) können sich in ihrer E/A-Konfiguration, Systemkompatibilität (800xA vs. PROCONTROL) oder ihrem Funktionsumfang (Temperatureingang vs. Kommunikationskopplung) unterscheiden.

Welche externen Systeme können an den 87TS01K-E angeschlossen werden?

Das Modul unterstützt Verbindungen zu:
POS (Prozessbedienerstation): Für Bedienerschnittstelle und Prozessvisualisierung
PDDS (Programmier-, Diagnose- und Anzeigesystem): Für Systementwicklung und Diagnose
CDS (Control Diagnosis Station): Für erweiterte Systemdiagnose
Externe Computer: Jedes Computersystem mit kompatiblen seriellen RS232C- oder RS422-Schnittstellen.

Welche elektrischen Spezifikationen gelten für die serielle Schnittstelle?

Das Modul akzeptiert Eingangsspannungen bis zu ±25 V und liefert Ausgangsspannungen bis zu ±12 V bei einem maximalen Ausgangsstrom von 10 mA. Ein Kurzschlussschutz ist bis zu 150 mA vorhanden.

Ist das Modell 87TS01K-E mit dem ABB-System 800xA kompatibel?

Das Modul 87TS01K-E ist primär für das PROCONTROL P14-System konzipiert. Für System 800xA-Anwendungen werden in der Regel andere Kopplungsmodule oder Kommunikationsschnittstellen benötigt, wobei einige Varianten der 87TS01K-E-Familie je nach Bestellnummer unter Umständen kompatibel sind.
