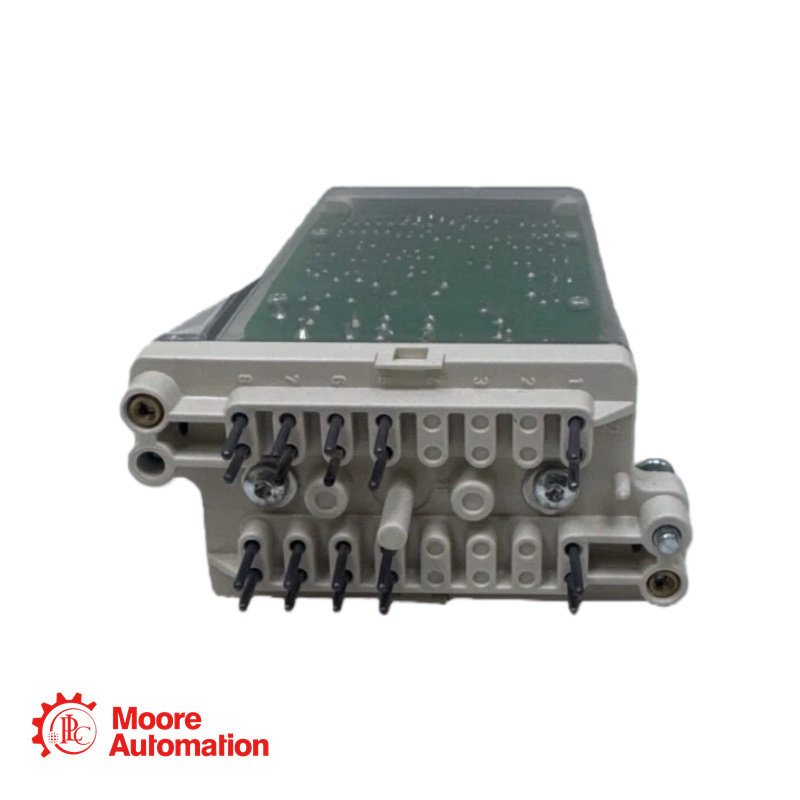

ABB EB143887SPER 1C1-AA Auslösekreis-Überwachungsrelais

BeschreibungIon

Das Auslösekreis-Überwachungsrelais EB143887SPER 1C1-AA Es dient zur Überwachung wichtiger Steuerkreise, wie z. B. von Leistungsschaltern und Trennschaltern sowie von Signalkreisen in elektrischen Anlagen. Im Allgemeinen wird pro zu überwachendem Stromkreis ein Überwachungsrelais benötigt. Sollen mehrere Zweige eines Stromkreises überwacht werden, können die erforderlichen Relais an denselben Steuerkreis angeschlossen werden.

Parameter

Überwachte Spannung des Stromkreises: 40-265 V DC
Messstrom: 1,5 mA, typ.
Minimale Restspannung im überwachten Stromkreis: >40 V DC
Hilfsversorgungsspannung und -strom:
Nennspannung Un:48/60/110/220 V DC
Betriebsspannung: 40–265 V DC
Stromaufnahme, typ.: 7 mA

Häufig gestellte Fragen

F: Was ist ein/e EB143887SPER 1C1-AA Wirklich?
A: Das Sper 1C1-AAJ ist mechanisch auf das COMBIFLEX-System abgestimmt. Der Versorgungsspannungsbereich des Relais beträgt 40–265 V DC.
F: Wie viel Strom benötigt ein/e EB143887SPER 1C1-AA verwenden?
A: Das Überwachungsrelais kann über die Anschlussleitungen der Treiberschaltung mit der Versorgungsspannung des überwachten Steuerkreises verbunden werden. Voraussetzung hierfür ist jedoch, dass die Steuerspule des überwachten Stromkreises durch den erhöhten Stromverbrauch von ca. 7–16 mA (abhängig vom Relaistyp) nicht beeinträchtigt wird und die Restspannung des überwachten Stromkreises über 40 V DC liegt.
F: In welchen Anwendungen ist EB143887SPER 1C1-AA typischerweise verwendet?
A:Es wird zur Überwachung von Leistungsschalter-Steuerkreisen, Trennschalter-Steuerkreisen und Signalkreisen in Energieanlagen und Umspannwerken verwendet.
