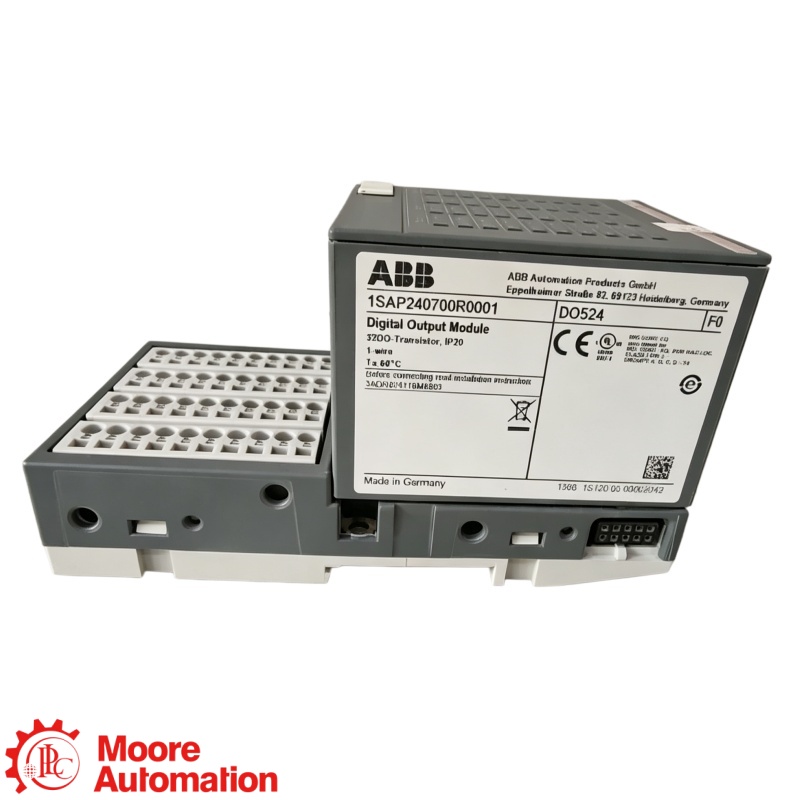

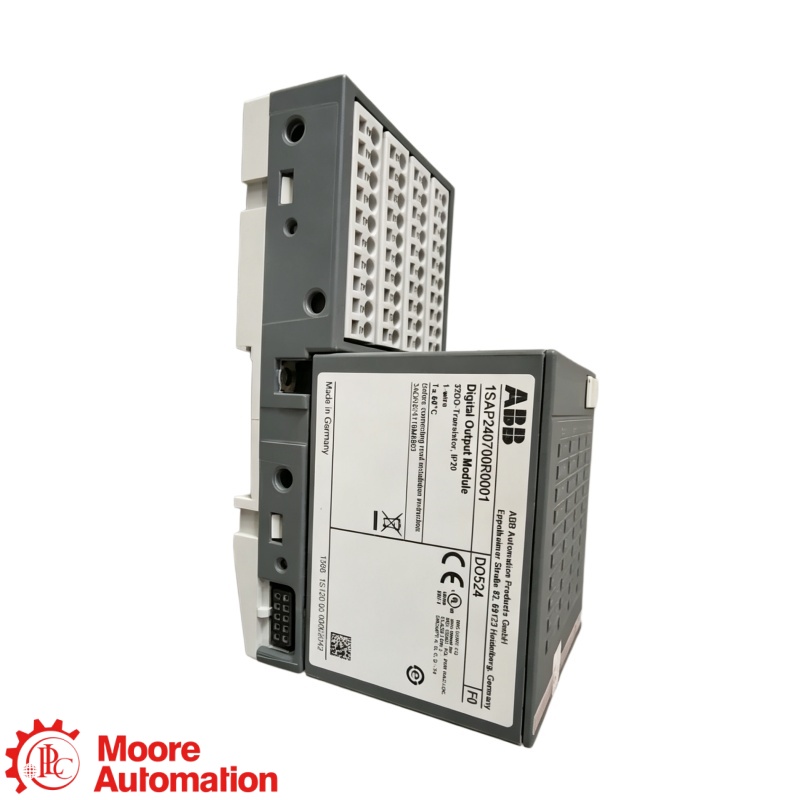

Der ABB DO524 Es handelt sich um ein digitales Ausgangsmodul AC500/S500 mit 32 geschützten Transistorausgängen, die in vier Gruppen angeordnet sind. Jeder Kanal schaltet eine 24-V-Gleichstromlast mit bis zu 0,5 A. Der Anschluss des Moduls erfolgt über eine TU515- oder TU516-Anschlusseinheit.
32 Transistorausgänge · 24 V DC · 0,5 A pro Kanal · vier geschützte Ausgangsgruppen.
DO524 Bietet 32 High-Side-Transistorausgänge zum Schalten von 24-V-DC-Feldlasten in einer ABB AC500/S500 E/A-Station. Die Ausgänge sind in vier Gruppen organisiert, und jeder Kanal verfügt über einen Kurzschluss- und Überlastschutz.
Bestellnummer bestätigen 1SAP240700R0001, Standard- oder XC-Version, TU515/TU516-Anschlussgerät, 24 V DC-Prozessversorgung, Gruppenverdrahtung, Laststrom und AC500/S500-Projektkompatibilität vor dem Austausch.
Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.
Bitte bestätigen Sie die vollständige ABB-Bestellnummer, die Standard- oder XC-Ausführung, die Anschlusseinheit, die 24-V-DC-Prozessversorgung und alle angeschlossenen Lasten.
Quelle: ABB DO524 Datenblatt, ABB AC500 Hardware-Dokumentation und ABB Produktseite für die Bestellnummer 1SAP240700R0001. Die Werte gelten unter den von ABB angegebenen Betriebs- und Derating-Bedingungen.
Bitte teilen Sie uns die vollständige Bestellnummer, die Standard- oder XC-Version, die Anschlusseinheit, die angeschlossenen Lasten und die Konfiguration des AC500/S500-Controllers mit, um Kompatibilität, Verfügbarkeit und Lieferzeit zu prüfen.
Offizielle ABB-Produkt- und technische Daten für DO524, vollständige Bestellnummer 1SAP240700R0001, mit dem aktuellen PDF-Datenblatt des Herstellers.
ABB dokumentiert das DO524 als digitales Ausgangsmodul AC500/S500 mit 32 geschützten Transistorausgängen in vier Gruppen. Die Ausgänge schalten 24-V-Gleichstromlasten mit bis zu 0,5 A pro Kanal und verwenden eine TU515- oder TU516-Anschlusseinheit.
OFFIZIELLES DATENBLATT ↗Bitte geben Sie die vollständige Bestellnummer, die Menge, die Standard- oder XC-Version, die Anforderungen an die Endgeräte, die Lastinformationen sowie Ihre technische oder kaufmännische Frage an.
Quelle: Offizielles ABB-Datenblatt DO524 3ADR010052 und ABB-Produktseite für die Bestellnummer 1SAP240700R0001.
ABB ↗ ist die Marke, AC500/S500 ist die Automatisierungsplattform, DO524 ist das komplette Modulmodell, digitales Ausgangsmodul ist der Produkttyp und 1SAP240700R0001 ist die Standard-Bestellkonfiguration, die mit einer TU515- oder TU516-Terminaleinheit verwendet wird.
Lokaler oder entfernter S500-E/A-Bus über eine kompatible AC500-CPU oder -Schnittstelle.
TU515 Schraubanschluss oder TU516 Federanschluss.
32 Transistorausgänge in vier Gruppen mit individuellem Kanalschutz.
24 V Gleichstrom, wobei die Last- und Montagegrenzen für die Installation geprüft wurden.
Empfängt Controller-Ausgangsdaten über den S500 I/O-Bus.
Schaltet 32 separate 24-V-Gleichstromlasten mit bis zu 0,5 A pro Kanal.
Vier Gruppen bieten kurzschluss- und überlastgeschützte Kanäle.
Verwendet eine TU515- oder TU516-Terminaleinheit und eine geprüfte 24-V-Gleichstrom-Prozessversorgung.
