ABB ACS800-11 GINT-6611C 68577349 Reversible Treiberplatine

Kontaktinformationen

ACS800-11 GINT-6611C 68577349 Spezifikationen

ACS800-11 GINT-6611C 68577349 Beschreibung

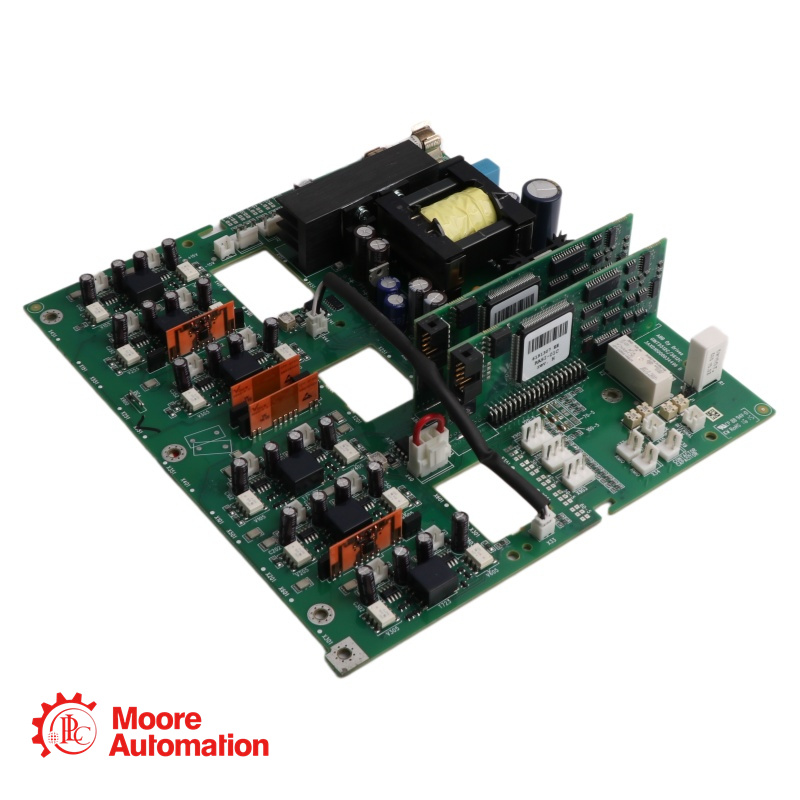

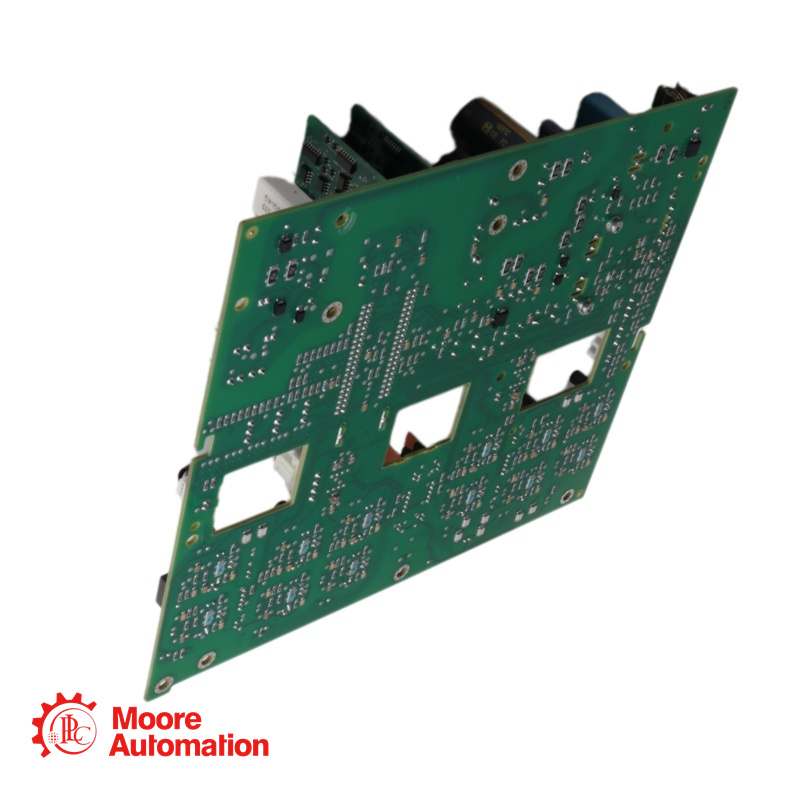

Die ABB ACS800-11 GINT-6611C 68577349 ist eine Hauptplatine, die speziell für die wandmontierten regenerativen Einzelantriebe der Serien ACS800-11 und ACS800-U11 entwickelt wurde.

ACS800-11 GINT-6611C 68577349 Alternative Namen

ACS800-11 GINT-6611C 68577349 Häufig gestellte Fragen

Was ist die Hauptfunktion der GINT-6611C-Platine?

Die GINT-6611C ist die Hauptschnittstellenplatine für die regenerativen Wandgeräte der Serie ACS800-11. Im Gegensatz zu herkömmlichen Antriebsplatinen steuert sie den bidirektionalen Leistungsfluss. Sie koordiniert die aktive Versorgungseinheit und den LCL-Filter und ermöglicht so, dass der Motor beim Bremsen Energie ins Netz zurückspeist, anstatt sie als Wärme abzuführen.

Welche Fehlercodes deuten typischerweise auf einen Ausfall der GINT-Platine hin?

Wenn das Bedienfeld des Antriebs die folgenden Codes anzeigt, ist wahrscheinlich die GINT-Platine oder deren Anschlüsse defekt:
FF51 (LINE CONV): Fehler des Leitungsseitigen Konverters; der häufigste Fehler im Zusammenhang mit GINT-Hardware.
3130 (VERSORGUNGSPHASE): Phasenausfall der Eingangsleistung, der von den Sensoren der GINT-Platine erkannt wurde.
3210 (DC LINK SWAP): Anomale Gleichstromwelligkeit oder Kommunikationsabbruch mit der Leistungsstufe.
Glasfaserfehler: Wenn die RMIO-Karte nicht mit dem leitungsseitigen Konverter kommunizieren kann.

Ist vor der Installation einer neuen Platine eine Hardwarekonfiguration erforderlich?

Ja. Das GINT-6611C ist ein universelles Ersatzteil. Vor dem Einbau in ein bestimmtes Laufwerk müssen Sie die Lötpads (Jumper) auf der Platine entsprechend den Strom- und Spannungswerten des Laufwerks konfigurieren.
Risiko: Falsche Lötpad-Einstellungen führen zu Strommessfehlern oder „Nennwertabweichungen“.
Tipp: Fotografieren Sie immer die Lötpad-Konfiguration auf der alten Platine und übertragen Sie sie exakt auf die neue.
