ABB 83SR51R1210 Steuermodul: Detaillierte E/A-Konfiguration und Feldsteuerungsfunktionen

Mar 27, 2026

Welche Rolle spielt der 83SR51R1210 im Procontrol P14-System?

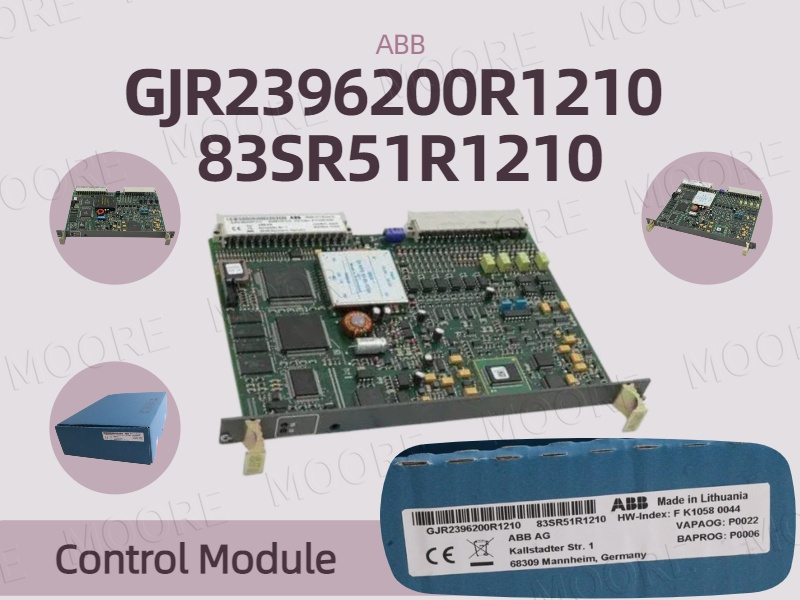

Die ABB 83SR51R1210 Steuermodul, Produkt-ID GJR2396200R1210, gehört Das Modul ist Teil des Procontrol P14-Steuerungssystems und wird als E/A-Modul für die Feldsignalverarbeitung klassifiziert. Es befindet sich zwischen Feldgeräten und der Steuerung und übernimmt sowohl die Eingangsdatenerfassung als auch die Ausgangsdatenverarbeitung. Das Modul ist in der P14-Architektur unter den Steuerungs- und Kommunikationskomponenten aufgeführt und für die direkte Integration in bestehende Racks ohne zusätzliche Schnittstellenschichten ausgelegt.

Wie ist die interne Kanalstruktur konfiguriert?
Das Modul verfügt über zwei unabhängige Kanäle für binäre und analoge Steuerung. Jeder Kanal ist mit vier digitalen Eingängen, einem digitalen Ausgang, zwei analogen Eingängen und einem analogen Ausgang ausgestattet. Dadurch bietet das Modul insgesamt zwölf Eingangskanäle und zwei Ausgangskanäle. Die Kanaltypen sind als AX und DX definiert und unterstützen die Verarbeitung analoger und digitaler Signale innerhalb derselben Hardware. Diese Konfiguration ermöglicht die gleichzeitige Erfassung von Statussignalen und die Übertragung von Steuersignalen über ein einziges Modul.

Welche physikalischen und technischen Spezifikationen gibt es?
Die Hardware-Abmessungen betragen 198 mm Tiefe, 261 mm Höhe und 20 mm Breite. Das Nettogewicht liegt bei 0,55 kg. Diese Parameter bestimmen den Installationsabstand und die Schrankanordnung in Steuerungssystemen mit P14-Racks. Das Modul verfügt über keine interne Batterie. Es entspricht der EU-Richtlinie 2011/65/EU (RoHS) und ist gemäß WEEE als Kleingerät mit Abmessungen unter 50 cm kategorisiert. Die Zollklassifizierung fällt unter integrierte elektronische Schaltungen und Steuerungskomponenten.

Welche Aktuatortypen lassen sich direkt ansteuern?
Der 83SR51R1210 Es ist für die direkte Anbindung an verschiedene Aktuatortypen in industriellen Systemen ausgelegt. Dazu gehören elektrohydraulische, elektropneumatische und elektrisch angetriebene Aktuatoren. Dank analoger und digitaler Ausgänge kann es Steuersignale senden und gleichzeitig über analoge und digitale Eingänge Rückmeldungen empfangen. So entsteht ein geschlossener Regelkreis innerhalb der I/O-Struktur des Moduls.

Wie wird das Modul bei der Systemintegration eingesetzt?

In einem Procontrol P14-System ist dieses Modul als Teil der Steuermodulgruppe installiert und über die System-Backplane mit übergeordneten Steuerungen verbunden. Es arbeitet mit Kommunikationsmodulen und Netzteilen zusammen, seine Funktion beschränkt sich jedoch auf die Signalverarbeitung (Ein- und Ausgänge). Eine Erweiterung erfolgt durch Hinzufügen weiterer Module. Verteiltes Steuerungssystem Module der gleichen Serie, da die Systemstruktur mehrere unterstützt DCS-Ersatzteile Die Kanäle arbeiten parallel. Die feste Kanalkonfiguration und die definierten Signalarten bestimmen die Zuordnung im technischen Entwurf und bei der Feldverdrahtung.

Wie ist die aktuelle Lagersituation für diese Serie?
Die Steuermodulserie Procontrol P14 ist zur langfristigen Versorgungssicherheit lagernd. Teile für die industrielle Automatisierung sind sofort versandbereit:

GJR2397800R0100 81AR01A-E Relaisausgangsmodul

GJR2368900R1550 87TS01K-E Digitales E/A-Modul

GJR2389800R1210 81ET03N-E Temperatureingangsmodul

GJR2392700R1210 83SR07F-E Steuermodul

GJR2368900R1348 87TS01K-E Kopplungsmodul

GJR2394100R1210 81AA03B-E Analogausgangsmodul

GJR2394100R1210 81AA03C-E Analogausgangsmodul

GJR2391500R1210 81EU01H-E Eingangsmodul

GJR2390200R1411 83SR04AE Steuermodul Universal

GJR2390200R1411 83SR04C-E Steuermodul Universal

GJR2396200R1210 83SR51E-E Steuermodul

GJR2396200R1210 83SR51F-E Steuermodul

Alle Geräte werden in handelsüblicher Industrieverpackung gelagert und jedes Modul wird vor dem Versand auf Modell und Zustand geprüft. Bestellungen können je nach Zielort und Lieferzeitanforderungen mit internationalen Kurierdiensten wie DHL, FedEx, UPS und TNT abgewickelt werden.

Kontaktieren Sie uns:
5-Sterne-Verkaufsleiterin: Frida

E-Mail:sales5@mooreplc.com
Telefon/WhatsApp/WeChat:+86 15359408275

Wir beliefern ABB GJR2396200R1210 83SR51R1210 mit verfügbarem Lagerbestand und Standard-Exportverpackung.
Der Versand kann je nach Bestimmungsort und Lieferanforderungen über DHL, FedEx, UPS oder TNT organisiert werden.
