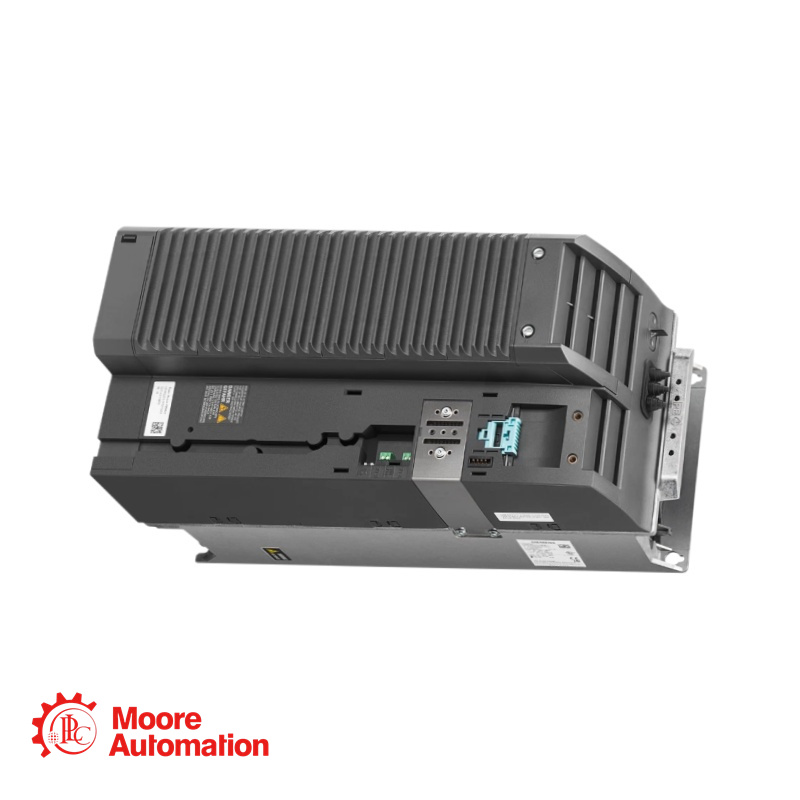

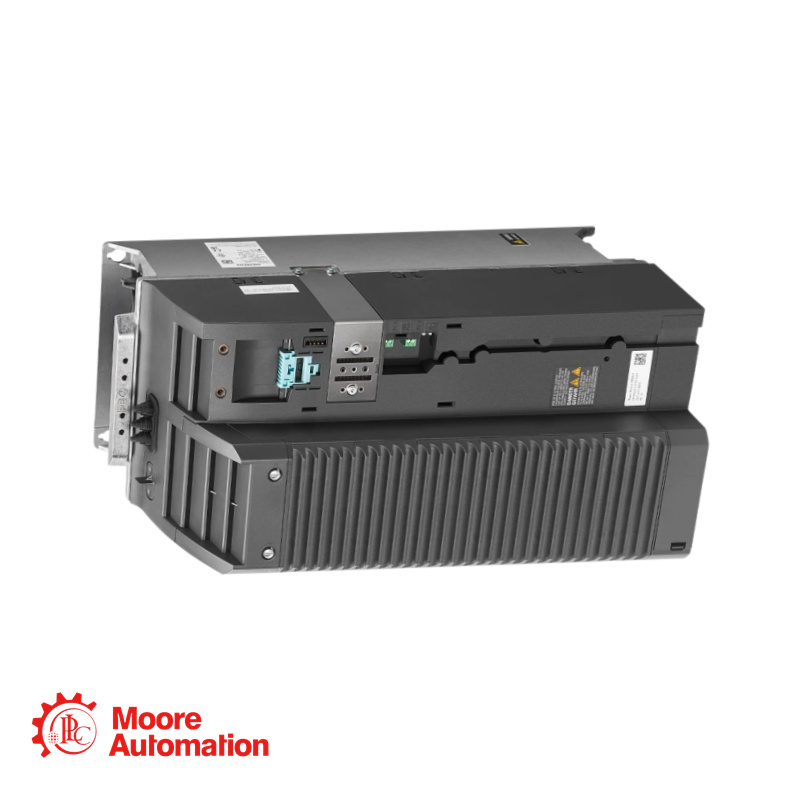

6SL3210-1PE27-5AL0 Siemens Leistungsmodul

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von 6SL3210-1PE27-5AL0

Das Siemens 6SL3210-1PE21-1AL0 ist ein Leistungsmodul der SINAMICS-Antriebsfamilie. Es handelt sich um ein dreiphasiges Wechselstrom-Eingangsgerät zur Ansteuerung von Motoren mit einer Nennausgangsleistung von bis zu 4,00 kW. Das Modul verfügt über ein integriertes internes Luftkühlsystem und erfüllt mehrere internationale Normen, darunter UL, cUL und CE. Es eignet sich für Standardantriebsanwendungen mit Vektor- oder V/f-Steuerung und bietet separate Überlastfunktionen für die Betriebsarten „Niedrige Überlast“ (LO) und „Hohe Überlast“ (HO). Das Siemens 6SL3210-1PE27-5AL0 ist ein Hochleistungsmodul der SINAMICS-Antriebsfamilie. Es wird mit dreiphasigem Wechselstrom betrieben und liefert eine Nennausgangsleistung von bis zu 37,00 kW für die Standardmotorsteuerung. Konzipiert für industrielle Anwendungen, bietet es duale Überlastfunktionen für die Betriebsarten „Niedrige Überlast“ (LO) und „Hohe Überlast“ (HO). Das Modul verfügt über einen integrierten Filter der Klasse A und Schraubklemmen für robuste Verbindungen und entspricht wichtigen internationalen Normen wie UL, cUL und CE.

Parameter

Eingang (Leitungsseite)
Anzahl der Phasen: 3 Wechselstrom
Netzspannung: 380 ... 480 V ± 10 %
Netzfrequenz: 47 ... 63 Hz
Bemessungsstrom (LO): 70,00 A
Bemessungsstrom (HO): 62,00 A

Ausgang (Motorseite)
Anzahl der Phasen: 3 Wechselstrom
Nennspannung: 400 V IEC / 480 V NEC
Nennleistung (LO): 37,00 kW / 50,00 PS
Nennleistung (HO): 30,00 kW / 40,00 PS
Bemessungsstrom (LO): 75,00 A
Nennstrom (HO): 60,00 A
Maximaler Ausgangsstrom: 120,00 A
Pulsfrequenz: 4 kHz
Ausgangsfrequenz (Vektorsteuerung): 0 ... 200 Hz
Ausgangsfrequenz (V/f-Regelung): 0 ... 550 Hz

Häufig gestellte Fragen

Welchen Zweck hat die DC-Zwischenkreisverbindung und warum ist die Kabellänge begrenzt?
A: Der Zwischenkreisanschluss ermöglicht den direkten Anschluss eines externen Bremsmoduls oder Bremswiderstands. Bei einer schnellen Verzögerung des Motors wird Energie in den Antrieb zurückgespeist, wodurch die Zwischenkreisspannung ansteigt. Der externe Widerstand leitet diese überschüssige Energie in Wärme ab. Die Kabellängenbegrenzung auf 10 m ist entscheidend, um parasitäre Induktivitäten zu minimieren, die Spannungsüberschwingen verursachen und die internen Komponenten des Antriebs oder den angeschlossenen Widerstand beschädigen könnten.

Warum weist dieses leistungsstärkere Modul deutlich längere zulässige Motorkabellängen auf als die Module der Baugröße FSB?
A: Größere Module mit höherer Leistung verfügen typischerweise über robustere Ausgangsstufen und interne Filter, die die Auswirkungen von Kabelkapazität und reflektierten Spannungswellen minimieren. Die Baugröße des FSD-Moduls ermöglicht den Einsatz von 200 m geschirmten und 300 m ungeschirmten Kabeln, im Vergleich zu den deutlich kürzeren Kabellängen bei kleineren FSB-Modulen. Dadurch kann der Antrieb in größeren Anlagen weiter vom Motor entfernt installiert werden.

Dieses Modul weist einen deutlich höheren Verschiebungsfaktor (cos φ = 0,99) und Wirkungsgrad als kleinere Modelle auf. Warum?
A: Leistungsstärkere Antriebe arbeiten prinzipiell mit einem besseren Leistungsfaktor bei Nennlast. Der Verschiebungsfaktor (cos φ) wird primär durch den netzseitigen Gleichrichter bestimmt, und sein Beitrag zum Gesamtleistungsfaktor (λ) wird bei höheren Leistungspegeln dominanter und nähert sich dem Wert 1 an. Der Wirkungsgrad ist ebenfalls höher (0,98 gegenüber 0,97), da der Anteil der fixen Verluste (z. B. für Steuerelektronik und Lüfterleistung) am Gesamtdurchsatz bei einem leistungsstärkeren Antrieb geringer ist.
