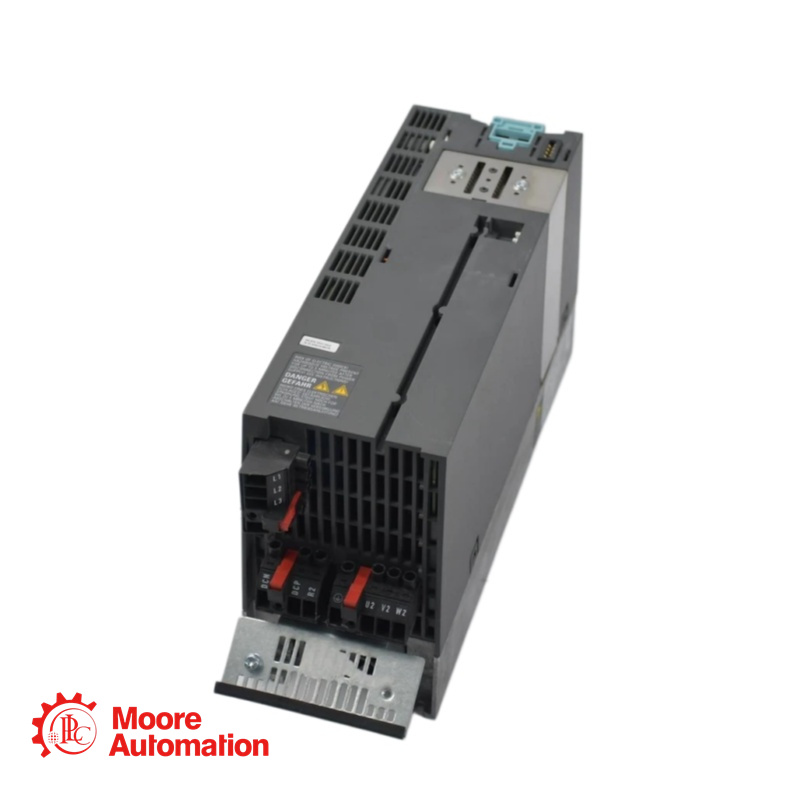

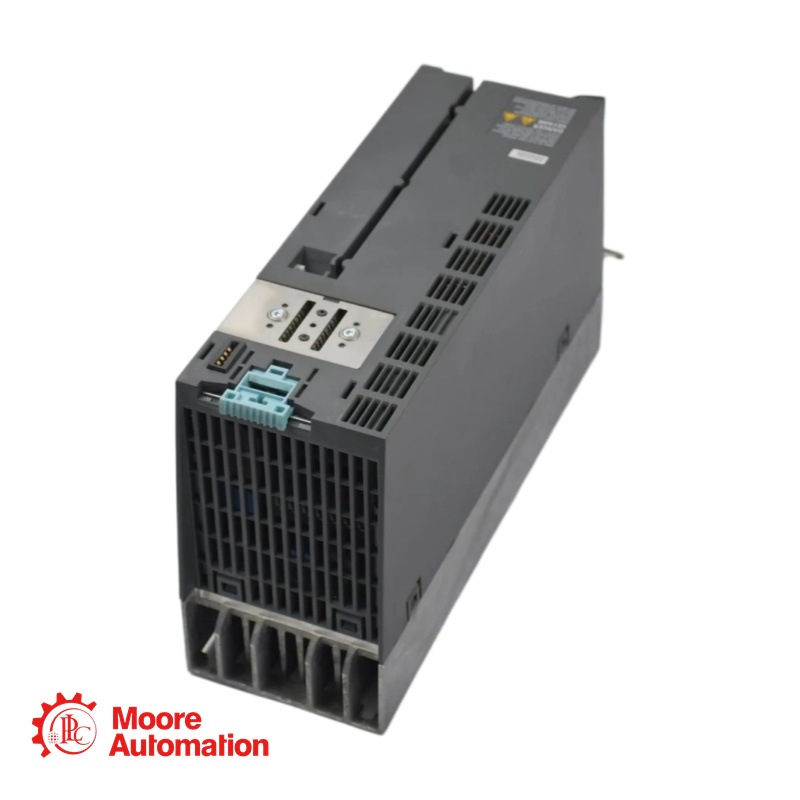

6SL3210-1PE21-8AL0 Siemens Leistungsmodul

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von 6SL3210-1PE21-8AL0

Das Siemens 6SL3210-1PE21-1AL0 ist ein Leistungsmodul der SINAMICS-Antriebsfamilie. Es handelt sich um ein dreiphasiges Wechselstrom-Eingangsgerät zur Ansteuerung von Motoren mit einer Nennausgangsleistung von bis zu 4,00 kW. Das Modul verfügt über ein integriertes internes Luftkühlsystem und erfüllt zahlreiche internationale Normen, darunter UL, cUL und CE. Es eignet sich für Standardantriebsanwendungen mit Vektor- oder V/f-Steuerung und bietet separate Überlastfunktionen für die Betriebsarten „Niedrige Überlast“ (LO) und „Hohe Überlast“ (HO).SINAMICS Leistungsmodul PM240-2 mit integriertem CL-A-Filter und integriertem Bremszerkleinerer, 3AC 380–480 V +10/-10 %, 47–63 Hz, Ausgangsleistung bei hoher Überlast: 5,5 kW für 200 % (3 s), 150 % (57 s), 100 % (240 s), Umgebungstemperatur: -10 bis +50 °C, Ausgangsleistung bei niedriger Überlast: 7,5 kW für 150 % (3 s), 110 % (57 s), 100 % (240 s), Umgebungstemperatur: -10 bis +40 °C, Abmessungen: 291 × 100 × 165 mm (H × B × T), Schutzart IP20, ohne Steuereinheit und Bedienfeld, zugelassen für CU-Firmware Version V4.6

Parameter

Eingang (Leitungsseite)
Anzahl der Phasen: 3 Wechselstrom
Netzspannung: 380 ... 480 V ± 10 %
Netzfrequenz: 47 ... 63 Hz
Bemessungsstrom (LO): 22,20 A
Bemessungsstrom (HO): 19,80 A

Ausgang (Motorseite)
Anzahl der Phasen: 3 Wechselstrom
Nennspannung: 400 V IEC / 480 V NEC
Nennleistung (LO): 7,50 kW / 10,00 PS
Nennleistung (HO): 5,50 kW / 7,50 PS
Bemessungsstrom (LO): 18,00 A
Bemessungsstrom (HO): 13,20 A
Maximaler Ausgangsstrom: 27,00 A
Pulsfrequenz: 4 kHz
Ausgangsfrequenz (Vektorsteuerung): 0 ... 200 Hz
Ausgangsfrequenz (V/f-Regelung): 0 ... 550 Hz

Häufig gestellte Fragen

Wann sollte ich den Modus „Hohe Überlastung“ (HO) anstelle des Modus „Niedrige Überlastung“ (LO) wählen?
A: Wählen Sie „Hohe Überlast“ (HO), wenn Ihre Anwendung ein hohes Anlaufdrehmoment erfordert oder hohe kurzzeitige Lasten bewältigt, da diese Option eine Überlast von 150 % für 57 Sekunden und 200 % für 3 Sekunden bietet. Wählen Sie „Niedrige Überlast“ (LO) für Anwendungen mit einer konstanten Last, die nur gelegentlich kurzzeitig die Dauerlast leicht überschreitet, da diese Option bei gleicher Hardware einen höheren Dauerstrom (18,00 A gegenüber 13,20 A) bietet.

Welche Bedeutung hat der Wert "0,009 m³/s Kühlluftbedarf"?
A: Dies ist der minimale Luftstrom, der für die ordnungsgemäße Kühlung des internen Kühlkörpers des Laufwerks erforderlich ist. Beim Einbau des Moduls in ein Gehäuse muss die Gehäusebelüftung bzw. das Kühlsystem so ausgelegt sein, dass mindestens dieser Luftstrom durch das Laufwerk gewährleistet ist, um eine Überhitzung und damit verbundene Leistungsreduzierung oder eine thermische Abschaltung zu verhindern.

Kann ich ein Motorkabel verwenden, das länger als 100 m ist?
A: Das Datenblatt gibt eine maximale Kabellänge von 100 m für ungeschirmte Kabel (50 m für geschirmte Kabel) an. Längere Kabel können aufgrund von Kabelkapazität und Reflexionen Spannungsspitzen an den Motorklemmen verursachen, die die Motorisolierung und die Ausgangskomponenten des Umrichters belasten können. Bei längeren Kabelstrecken wird dringend empfohlen, eine Motordrossel oder einen dv/dt-Ausgangsfilter zwischen Umrichter und Kabel zu installieren.
