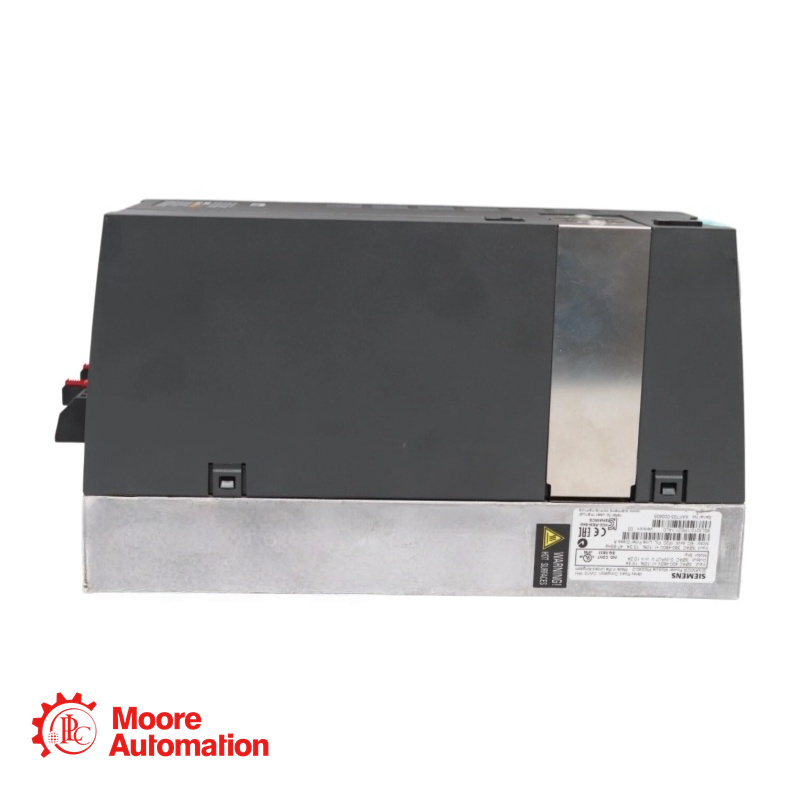

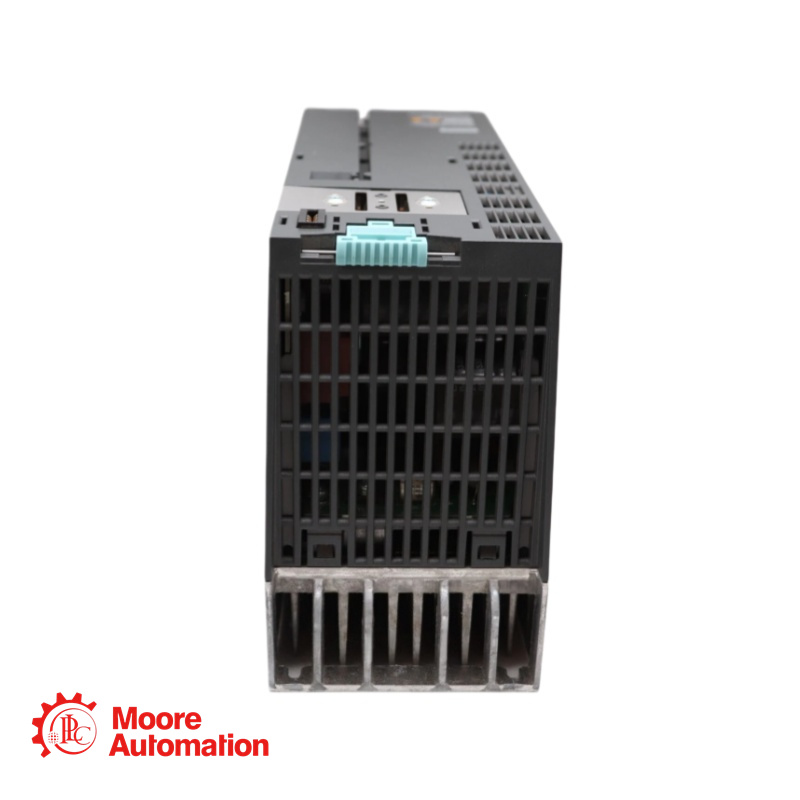

6SL3210-1PE21-1AL0 Siemens Leistungsmodul

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von6SL3210-1PE21-1AL0

Das Siemens 6SL3210-1PE21-1AL0 ist ein Leistungsmodul der SINAMICS-Antriebsfamilie. Es handelt sich um ein dreiphasiges Wechselstrom-Eingangsgerät zur Ansteuerung von Motoren mit einer Nennausgangsleistung von bis zu 4,00 kW. Das Modul verfügt über ein integriertes internes Luftkühlsystem und erfüllt zahlreiche internationale Normen, darunter UL, cUL und CE. Es eignet sich für Standardantriebsanwendungen mit Vektor- oder V/f-Steuerung und bietet separate Überlastfunktionen für die Betriebsarten „Niedrige Überlast“ (LO) und „Hohe Überlast“ (HO).

Parameter

Eingang (Leitungsseite)
Anzahl der Phasen: 3 Wechselstrom
Netzspannung: 380 ... 480 V ± 10 %
Netzfrequenz: 47 ... 63 Hz
Bemessungsstrom (LO): 13,30 A
Nennstrom (HO): 11,60 A

Ausgang (Motorseite)
Anzahl der Phasen: 3 Wechselstrom
Nennspannung: 400 V IEC / 480 V NEC
Nennleistung (LO): 4,00 kW / 5,00 PS
Nennleistung (HO): 3,00 kW / 4,00 PS
Bemessungsstrom (LO): 10,20 A
Nennstrom (HO): 7,70 A
Maximaler Ausgangsstrom: 15,40 A
Pulsfrequenz: 4 kHz
Ausgangsfrequenz (Vektorsteuerung): 0 ... 200 Hz
Ausgangsfrequenz (V/f-Regelung): 0 ... 550 Hz

Häufig gestellte Fragen

Worin besteht der Unterschied zwischen Betrieb mit niedriger Überlastung und Betrieb mit hoher Überlastung?
A: Das Modul bietet zwei Betriebsprofile für unterschiedliche Lastbedingungen. Niedrige Überlast (LO) eignet sich für Anwendungen mit hoher, kontinuierlicher Grundlast und geringer Überlastreserve (110 % für 57 s). Hohe Überlast (HO) ist für Anwendungen mit höherer transienter Überlastfähigkeit (150 % für 57 s, 200 % für 3 s) vorgesehen, wie z. B. anspruchsvolle Anlaufvorgänge. Beachten Sie, dass der Nennausgangsstrom und die Nennausgangsleistung im HO-Modus aufgrund der höheren Überlastreserve geringer sind.

Welche Temperaturbegrenzungen gelten für den Betrieb oberhalb der angegebenen Höhe?
A: Die Standardauslegung gilt für Installationshöhen bis zu 1.000 m über dem Meeresspiegel. Bei Installationen oberhalb dieser Höhe ist aufgrund der reduzierten Luftdichte und Kühlleistung eine Leistungsreduzierung erforderlich. Obwohl dieses Datenblatt keine Kennlinie für die Leistungsreduzierung enthält, ist es üblich, den Nennausgangsstrom für solche Antriebe um ca. 1 % pro 100 m über 1.000 m bis zur maximal zulässigen Höhe zu reduzieren.

Was bedeutet der Wert für den Leistungsverlust von 0,11 kW?
A: Der Leistungsverlust von 0,11 kW entspricht der vom Antriebsmodul unter Nennbetriebsbedingungen abgegebenen Wärme. Diese thermische Energie muss vom internen Luftkühlsystem abgeführt werden. Dieser Wert ist für die Auslegung des Schaltschranks entscheidend, um eine ausreichende Belüftung und Kühlung zu gewährleisten und zu verhindern, dass die Umgebungstemperatur im Schaltschrank die spezifizierten Grenzwerte des Antriebs überschreitet.
