Beschreibung

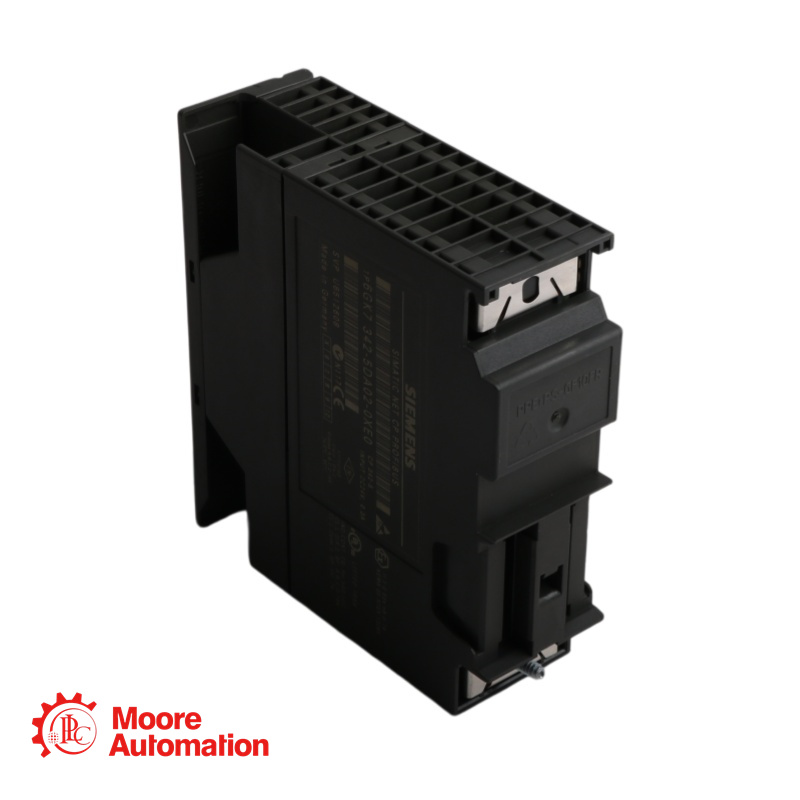

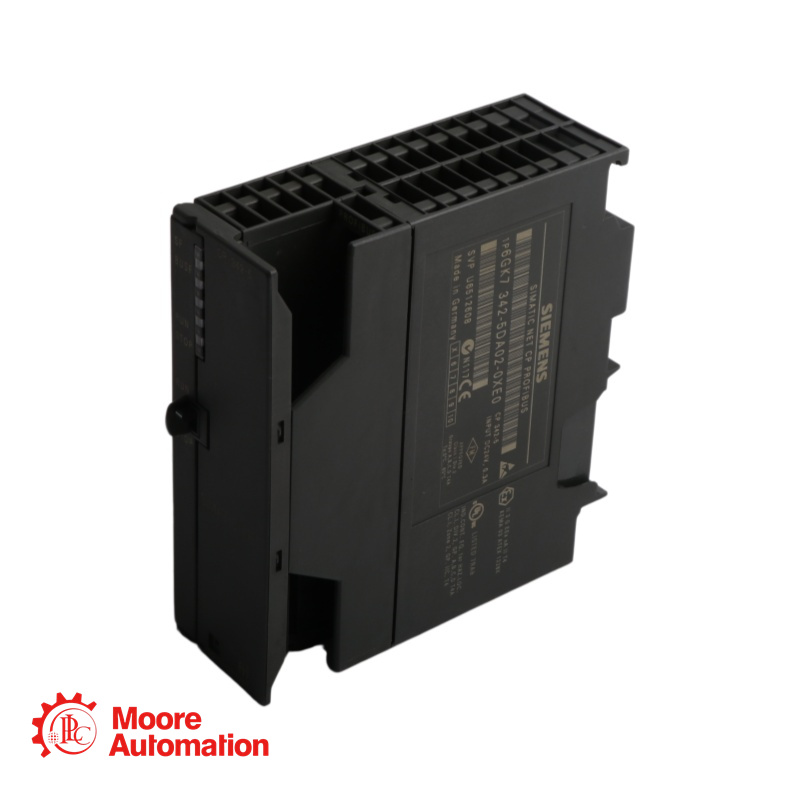

• Der 6GK7342-5DA02-0XE0 ist ein CP 342-5 Kommunikationsprozessor von Siemens SIMATIC NET, der für die Anbindung von SIMATIC S7-300 an PROFIBUS-Netzwerke entwickelt wurde. Nachfolgend finden Sie die detaillierten technischen Spezifikationen.

Spezifikation

●Produkttyp: Kommunikationsprozessor (CP)
●Produktbezeichnung: CP 342-5
●Kompatibel mit: SIMATIC S7-300
●Übertragungsrate: 9,6 kbit/s bis 12 Mbit/s
●Anzahl der Schnittstellen (PROFIBUS): 1
●Elektrischer Anschlusstyp: 9-polige Sub-D-Buchse (RS485)
●Industrielle Ethernet-Schnittstellen: 0
●Stromversorgungsanschluss: 4-polige Klemmenleiste (extern 24 V)
●Spannung vom Backplane-Bus: 5 V
●Externe Versorgungsspannung: 24 V DC (-15 % / +20 %)
●Stromverbrauch (5V-Rückwandplatine): 0,15 A (typisch)
●Stromverbrauch (24 V extern): 0,25 A (typisch)
●Leistungsverlust: 5 W

Anwendung

Der 6GK7342-5DA02-0XE0 wird häufig verwendet in:

PROFIBUS DP Master: Zentrale Steuerung von verteilten E/A-Systemen (ET 200-Serie usw.), Antrieben (SINAMICS, SIMODRIVE) und anderen Feldgeräten

PROFIBUS DP Slave: Intelligente S7-300-Station, die als Slave in einem übergeordneten PROFIBUS-Netzwerk fungiert.

PG/OP-Kommunikation: Verbindung von Programmiergeräten für Online-Diagnose, Überwachung und Inbetriebnahme; Verbindung von Bedienpanels (HMI)

S7-Kommunikation: Datenaustausch zwischen mehreren S7-300/400-Steuerungen über PROFIBUS

S5-Ablösung/Integration: Migration von SIMATIC S5 auf S7 unter Beibehaltung der Kommunikationskompatibilität

Häufig gestellte Fragen zu 6GK7342-5DA02-0XE0

• Frage 1: Unterstützt der CP 342-5 DPV1?

A:Nein. Diese Version (6GK7342-5DA02-0XE0) unterstützt nur DPV0. Für DPV1-Unterstützung sollten Sie die CP 342-5 DPV1-Version oder neuere Kommunikationsprozessoren in Betracht ziehen.

• Frage 2: Wie viele CP 342-5-Module können maximal pro S7-300-CPU verbaut werden?

A: Pro CPU können maximal 4 CP 342-5 Module installiert werden (abhängig vom CPU-Modell und der Rack-Konfiguration).

• Q3: Kann der CP 342-5 im TIA Portal verwendet werden?

A: Ja, die Konfiguration ist jedoch primär für STEP 7 Classic (V5.1 SP2 oder höher) ausgelegt. TIA Portal kann Einschränkungen aufweisen. Für neue Projekte empfiehlt Siemens die Verwendung neuerer Control Panels (CPs) wie CP 342-5 DPV1 oder CP 343-1 für Ethernet.

• Q4: Welches Kabel wird für den PROFIBUS-Anschluss benötigt?

A: Verwenden Sie ein Standard-PROFIBUS-Kabel (z. B. 6XV1830-0EH10) mit einem 9-poligen Sub-D-Stecker (z. B. 6ES7972-0BB12-0XA0). Der Stecker muss einen integrierten Abschlusswiderstand für die Endknoten besitzen.
