5069-L306ERMS2 GL 5380 SIL2 Bewegungssteuerung

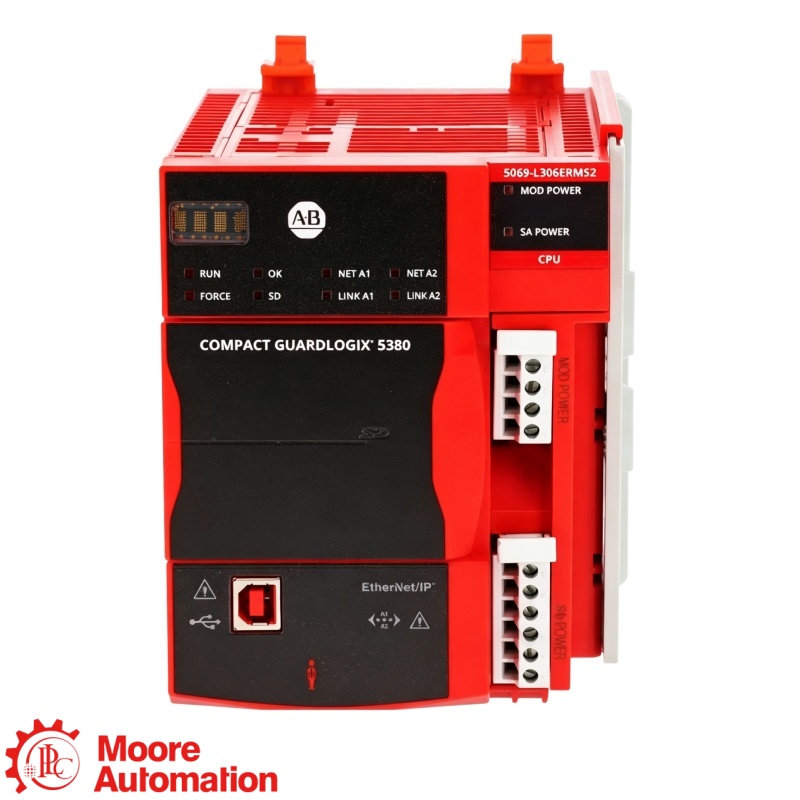

5069-L306ERMS2 Es handelt sich um eine GL 5380-Steuerung, die Standard-Maschinensteuerung, SIL 2/PLd-Sicherheitslogik und integrierte CIP-Motion-Technologie vereint. Ihre Konfiguration ist auf 0,6 MB Standardspeicher, 0,3 MB Sicherheitsspeicher, 8 lokale E/A-Module, 2 Achsen und 16 EtherNet/IP-Geräte beschränkt.

NEIN. 5069-L306ERMS2 bietet eine SIL 2 / PLd-fähige Sicherheitssteuerungsfunktion, die Konformität bezieht sich jedoch auf das gesamte validierte Sicherheitssystem, einschließlich Sensoren, E/A, Aktoren, Verdrahtung, Logik, Diagnose und Anwendungsberechnungen.

Das Produkt nutzt die Standard-Logix-Steuerung und eine geschützte Sicherheitsanwendung in separaten, konfigurierten Speicherbereichen: 0,6 MB Standard und 0,3 MB Sicherheit. Beide Projektbereiche müssen passen, und die Sicherheitssignatur sowie der Sperrstatus müssen korrekt verarbeitet werden.

Nein. Diese Katalogkonfiguration unterstützt maximal zwei integrierte Bewegungsachsen. Für zusätzliche Achsen ist ein GL-Modell mit höherer Kapazität erforderlich, vorausgesetzt, Antriebe, Sicherheitsfunktionen, Firmware und Netzwerkdesign sind kompatibel.

Der Controller ersetzt nicht die Konfiguration der Stromanschlussklemmen. Bitte prüfen Sie, ob das separat bestellte, kompatible 5069-Stromversorgungskabel (RTB), die 18…32-V-DC-MOD-Versorgung, die Kompatibilität der Sicherheits-I/Os und der korrekte Leiter-/Anschlusstyp vorhanden sind.

Sicherstellen und überprüfen Sie die korrekten Standard- und Sicherheitsprojekte, die Sicherheitssignatur, die Firmware-Revision, die Studio 5000-Kompatibilität, die E/A-Karte, die Geräteidentitäten, die 2-Achsen-Konfiguration, das 16-Geräte-Limit und die validierten Sicherheitsinbetriebnahmeprotokolle der Maschine.
