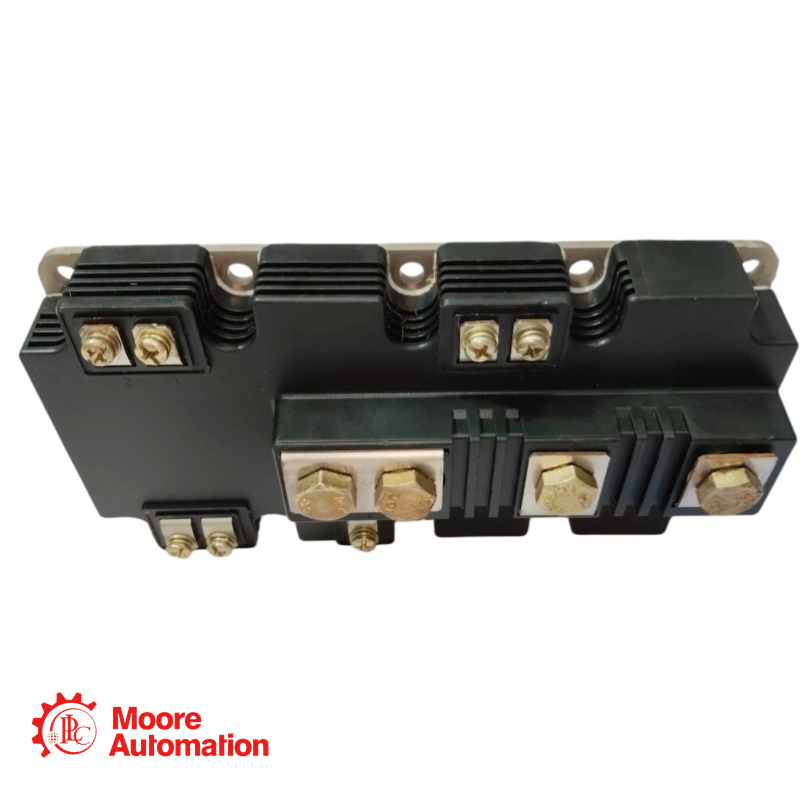

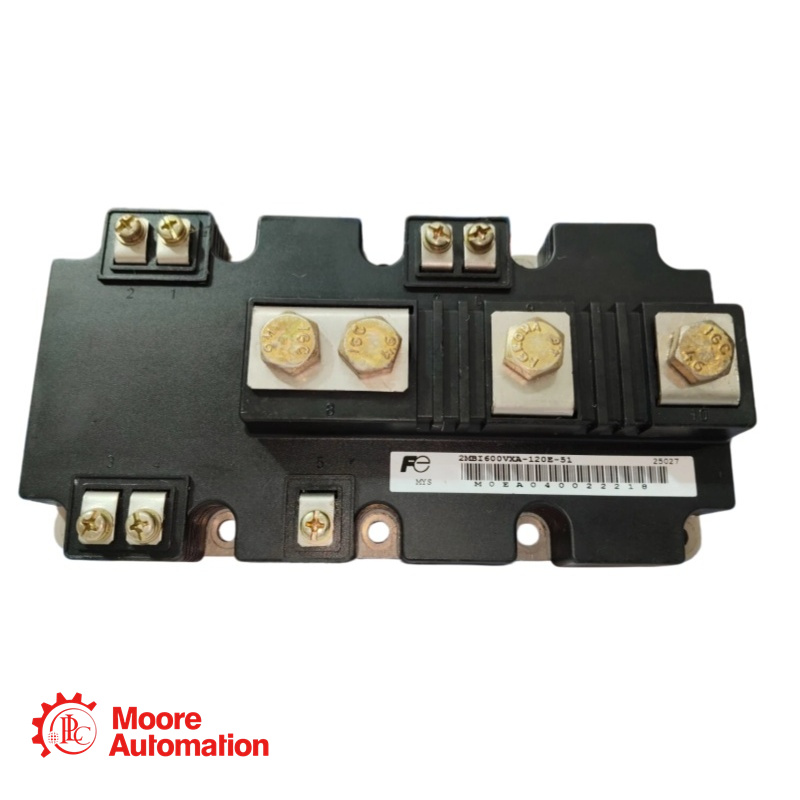

2MBI600VXA-120E-51 Fuji IGBT-Modul

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von 2MBI600VXA-120E-51

Das 2MBI600VXA-120E-51 ist ein Hochgeschwindigkeits-IGBT-Schaltmodul der V-Serie von Fuji Electric. Es bietet eine Nennspannung von 1200 V / 600 A und ist in einem 2-in-1-Gehäuse untergebracht, das sowohl einen IGBT als auch eine Freilaufdiode (FWD) für einen einzelnen Wechselrichterzweig integriert. Das Modul ist mit einer induktivitätsarmen Struktur ausgestattet, um Schaltverluste und Spannungsspitzen zu minimieren und eignet sich daher ideal für hocheffiziente Leistungswandlungssysteme.

Frequenzumrichter für Motorantriebe
AC- und DC-Servoantriebsverstärker
Unterbrechungsfreie Stromversorgungen
Industriemaschinen, wie zum Beispiel Schweißmaschinen

Parameter

Absolute Maximalwerte (Tc=25°C, sofern nicht anders angegeben)
Kollektor-Emitter-Spannung (Vces): 1200 V
Gate-Emitter-Spannung (Vges): ±20 V
Kollektorstrom, Impuls (Ic-Impuls): 1200 A für 1 ms
Verlustleistung des Kollektors (Pc): 3350 W pro Gerät

Häufig gestellte Fragen

Welche Anzugsmomente werden für die Schrauben zur Installation dieses Moduls empfohlen?
A: Um einen ordnungsgemäßen thermischen und elektrischen Kontakt ohne Beschädigung des Moduls zu gewährleisten, empfiehlt Fuji Electric die folgenden Drehmomente:
Befestigungsschrauben (M5): 3,0 ~ 6,0 N·m
Hauptanschlussschrauben (M8): 8,0 ~ 10,0 N·m
Messanschlussschrauben (M4): 1,8 ~ 2,1 N·m

Wozu befinden sich Sensoranschlüsse am Modul?
A: Die Messanschlüsse (Sense C1, Sense C2E1, Sense E2) dienen der präzisen Messung der Kollektor-Emitter-Spannung im Durchlasszustand und der Schaltcharakteristik. Durch die Verwendung dieser Kelvin-geschalteten Messanschlüsse wird die Messung nicht durch den Spannungsabfall an den Hochstrom-Hauptanschlüssen beeinflusst, wodurch ein präziser Messwert der Spannung des IGBT-Chips erzielt wird.
